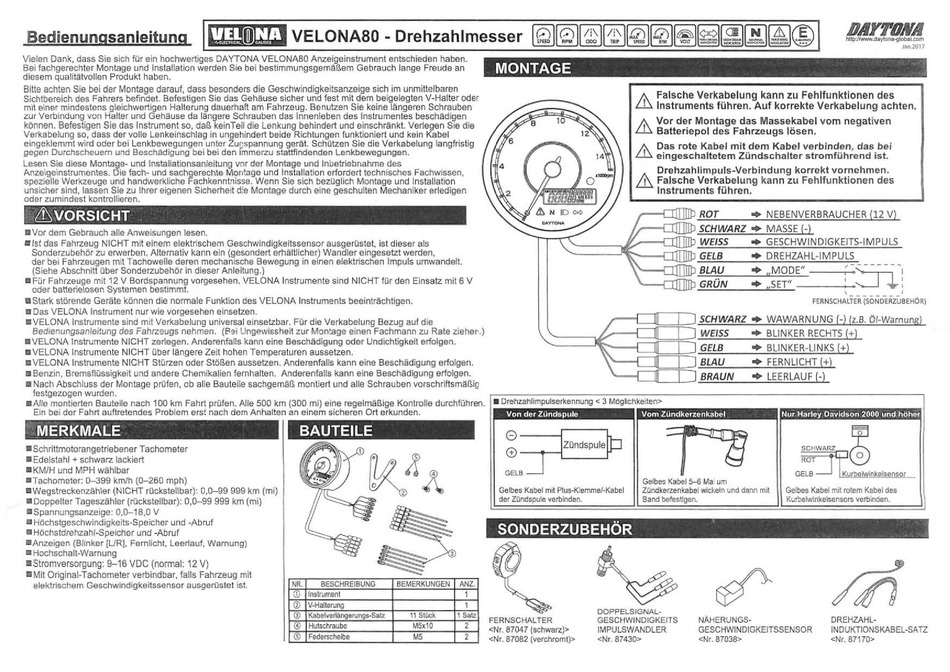

Bedienungsanleitung
DAYT
O
NA
hHp'llwww.daylono1jlobal.com
Jan
.2017
LUJJmll4J

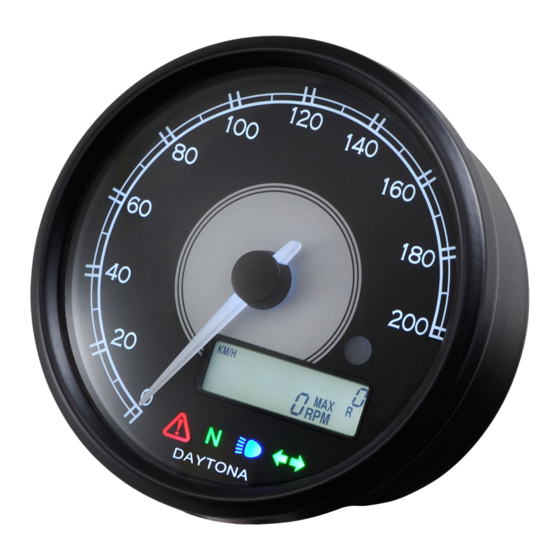

VELONABO -
Drehzahlmesser
~~~~~[2]~~~~~®
Vielen Dank, dass Sie sich für ein hochwertiges DAYTONA VELONABO Anzeigeinstrument entschieden
haben.
Bei fachgerechter
Montage und Installation werden Sie bei bestimmungsgemäßem Gebrauch lange Freude an
diesem
qualitätvollen
Produkt haben.
Bitte achten Sie bei
der
Montage darauf,
dass
besonders
die Geschwindigkeitsanzeige
sich im
unmittelbaren
Sichtbereich des
Fahrers befindet. Befestigen
Sie
das
Gehäuse
sicher und fest
mit
dem beigelegten V-Halter
oder
mit einer
mindestens
gleichwertigen
Halterung dauerhaft am Fahrzeug. Benutzen Sie keine längeren Schrauben
zur Verbindung von Halter
und
Gehäuse
d
a längere Schrauben
das Innenleben
des
Instrumentes
beschädigen
können.
Befestigen
Sie
das Instrument
so, daß
keinTeil
die
Lenkung
behindert und
einschränkt.
Verlegen Sie die
Verkabelung so, dass
der
volle Lenkeinschlag
in
ungehindert
beide Richtungen funktioniert und kein
Kabel
eingeklemmt
wird oder bei
Lenkbewegungen
unter
Zur;spannung
gerät.
SchOtzen Sie die Verkabelung langfristig
gegen Durchscheuern und Beschädigung bei
bei
den
immerzu
stattfindenden
Lenkbewegungen.
Lesen Sie
diese
Montage-
und Installationsanleitung vor
der Montage und
Inbetriebnahme
des
Anzeigeinstrumentes. Die fach-und sachgerechte
Mon~age
und Installation
erfordert technisches Fachwissen,
spezielle Werkzeuge und
handwerkliche Fachkenntnisse.
Wenn
Sie
sich
bezüglich
Montage
und
Installation
unsicher sind, lassen Sie zu Ihrer eigenen Sicherheit
d
!e
Montage
durch
eine geschulten Mechaniker
erledigen
oder zumindest kontrollieren.
&VORSICHT
a
vor
dem Gebrauch alle Anweisungen lesen.
•tst
das
Fahrzeug
NICHT mit einem elektrischem Geschwin
digkeitssensor
ausgerüstet. ist
dieser
als
Sonderzubehör zu
erwerben.
Alternativ
kann
ein
(gesondert
e
rhältlicher)
Wandler
eingesetzt werden.
der bei
Fahrzeugen
mit Tachowelle
deren
mechanische Bewegung
in einen elektrischen
Impuls
umwandelt.
(Siehe Abschnitt über Sonderzubehör
in dieser Anleitung.)
II
Für
Fahrzeuge mit 12
V
Bordspannung vorgesehen. VELO NA Instrumente
sind NICHT
für den Einsatz mit 6 V
oder batterielosen Systemen bestimmt.
lil
Stark störende Geräte können die
normale
Funktion
des V ELO NA Instruments beeinträchtigen.
• Das VELO
NA
Instrument
nur
wie vorgesehen
einsetzen.
II
VELO
NA
Instrumente sind mit Verkabelung
universal
einsetzbar. Für
die
Verkabelung
Bezug auf
die
Bedienungsanleitung des Fahrzeugs nehmen. (8ei
Ung ewissheit
zur Montage einen
Fachmann
zu Rate zieher.)
IIVELONA
Instrumente NICHT zerlegen. Anderenfalls
kann eine Beschädigung
oder
Undichtigkeit
erfolgen.
IIVELONA Instrumente NICHT
über
längere Zeit hohen Temperaturen aussetzen.
IIVELONA Instrumente
NICHT Stürzen oder
Stößen aussetzen. Anderenfalls kann eine
Beschädigung
erfolgen.
•
Benzin,
Bremsflüssigkeit und andere
Chemikalien
fernhalten.
Anderenfalls
kann eine
Beschädigung erfolgen.
• Nach Abschluss der Montage prüfen
,
ob
alle Bauteile sachgemäß montiert und
alle
Schrauben vorschriftsmäßig
festgezogen wurden.
MONTAGE
1:..
Falsche Verkabelung
kann
zu Fehlfunktionen
des
~
Instruments führen
.
Auf
korrekte
Verkabelung
achten.
1:..
Vor
der Montage das Massekabel vom negativen
~
Batteriepol
des Fahrzeugs
lösen
.
1:..
Das
rote
Kabel mit dem Kabel
verbinden,
das
bei
L..ß
eingeschaltetem
Zündschalter stromführend
ist.
Drehzahlimpuls-Ve
rbindung korrekt
vornehme n.
Lß
Falsche
Verkabelung kann zu
Fehlf
unkt io
ne
n
des
Instruments
führen
.
ROT
+
NEBENVERBRAUCHER
(12
V)
SCHWARZ
+
MASSE
(-)
WEISS
+
GESCH
W INDI GKEITS-
IMPULS
GELB
+
DREHZAH
L-
I
MPULS
.!:~~~{J~~~-..::~·
L . ! :
·
~~E~~~ ~~~
E
__
'_'-~~~~~-=-
: -=
-
s-
-
i
-:
\
I
FERNSCHALTER (söN'o-ERZÜBEHÖR)
II
AIIe montierten
Bauteile nach
100
km Fahrt prüfen.
Alle 500
km
(300
mi) eine regelmäßige Kontrolle durchführen.
•
Drehzahlimpulserkennung
< 3 Möglichkeilen>
Ein
bei der Fahrt
auftretendes Problem
erst
nach dem
Anhalten
an
einem
sicheren
Ort
e
rkunden.
.
MERKMALE
•
schrittmotorangetriebener
Tachometer
•
Edelslahl
+
schwarz lackiert
•
KM/H
und
MPH
wählbar
•Tachometer:
0-399 km/h (0-260 mph)
&
Wegstreckenzähler (NICHT
rückstellbar): 0,0-99 999
km
(mi)
•Doppelter Tageszähler (rückstellbar):
0 ,0-99
999 km (mi)
• Spannungsanzeige:
0,0-18,0 V
D
Höchstgeschwindigkeits-Speicher
und -Abruf
B
Höchstdrehzahl-Speicher
und
-Abruf
IIAnzeigen
(Blinker
[UR],
Fernlicht, Leerlauf, Warnung)
l!ll
Hochschalt-Warnung
!!I
Stromversorgung:
9-16
VDC
(normal:
12
V)
a
Mit Original-Tachometer verbind bar, falls
Fahrzeug
mit
elektrischem
Geschwindigkeitssensor
ausgerüstet
ist.
BAUTEILE
NR.
BESCHREIBUNG
BEMERKUNGEN
(i)
Instrument
0
V-Halterung
®
Kabelverlängerungs-Satz
11 StOck
@
Hutschraube
M5x10
5
Federscheibe
M5
ANZ.
1
1
Satz
2
2
Vo
n der
Zündspule
e
--r-
-,
e
---,-L__:__j
GELB
Gelbes Kabel
mit
Plus-Klemmet-Kabel
der
Zündspule
verbinden.
Vom Zündkerzenkabel
Gelbes Kabel5--0
Mal
um
Zündkerzenkabel
wickeln und
dann
mit
Band
befestigen.
SONDERZUBEHÖR
.
Nur Harley Davidson 2000 und höher
Kurbelwinkelsensor
Gelbes
Kabel
mit rotem
Kabel
des
Kurbelwinkelsensors
verbinden.
FERNSCHALTER
<Nr.
87047
(schwarz)>
<Nr. 87082 (verchromt)>
DOPPELSIGNAL-
GESCHWINDIGKEITS
IMPULSWANDLER
<Nr.
87430>
NÄHERUNGS-
GESCHWINDIGKEITSSENSOR
<Nr.
87038>
DREHZAHL-
INDUKTIONSKABEL-SATZ
<Nr.
87170>
