autorisiertem Personal durchgeführt werden. Män-
gel sind vor Weiterbetrieb zu beseitigen.
Vor Beginn von Reparaturarbeiten muss der Schrau-
ber vom Hydraulikaggregat getrennt werden und
die Hydraulikschläuche müssen drucklos sein.
Lecköl gefährdet die Umwelt. Eventuell austre-
tendes Öl muss daher sicher aufgefangen oder
gebunden und ordnungsgemäß entsorgt werden.
3.
Betrieb
Der alkitronic® Norwolf Hydraulikschrauber darf
nur in Betrieb genommen werden, wenn die tech-
nischen Daten (Drehmomenttabelle beachten) mit
den Druckeinstellungen am Hydraulikaggregat
übereinstimmen.
Der alkitronic® Norwolf Hydraulikschrauber und
das Hydrau lik aggregat müssen geerdet sein, um
eventuellen Stromschlägen vorzubeugen.
Der Betriebsdruck für alkitronic® Norwolf Hydrau-
likschrauber und Einzelteile darf 700 bar nicht
überschreiten.
Belastbarkeitsangaben für Adapter und Einsätze
beachten, um Sach- oder Personenschäden zu
vermeiden.
3.1
Inbetriebnahme
Verbindung X-Driver Antriebskopf mit A-Drive.
Die Vorgehensweise ist beim V-Drive Gehäuse
identisch.

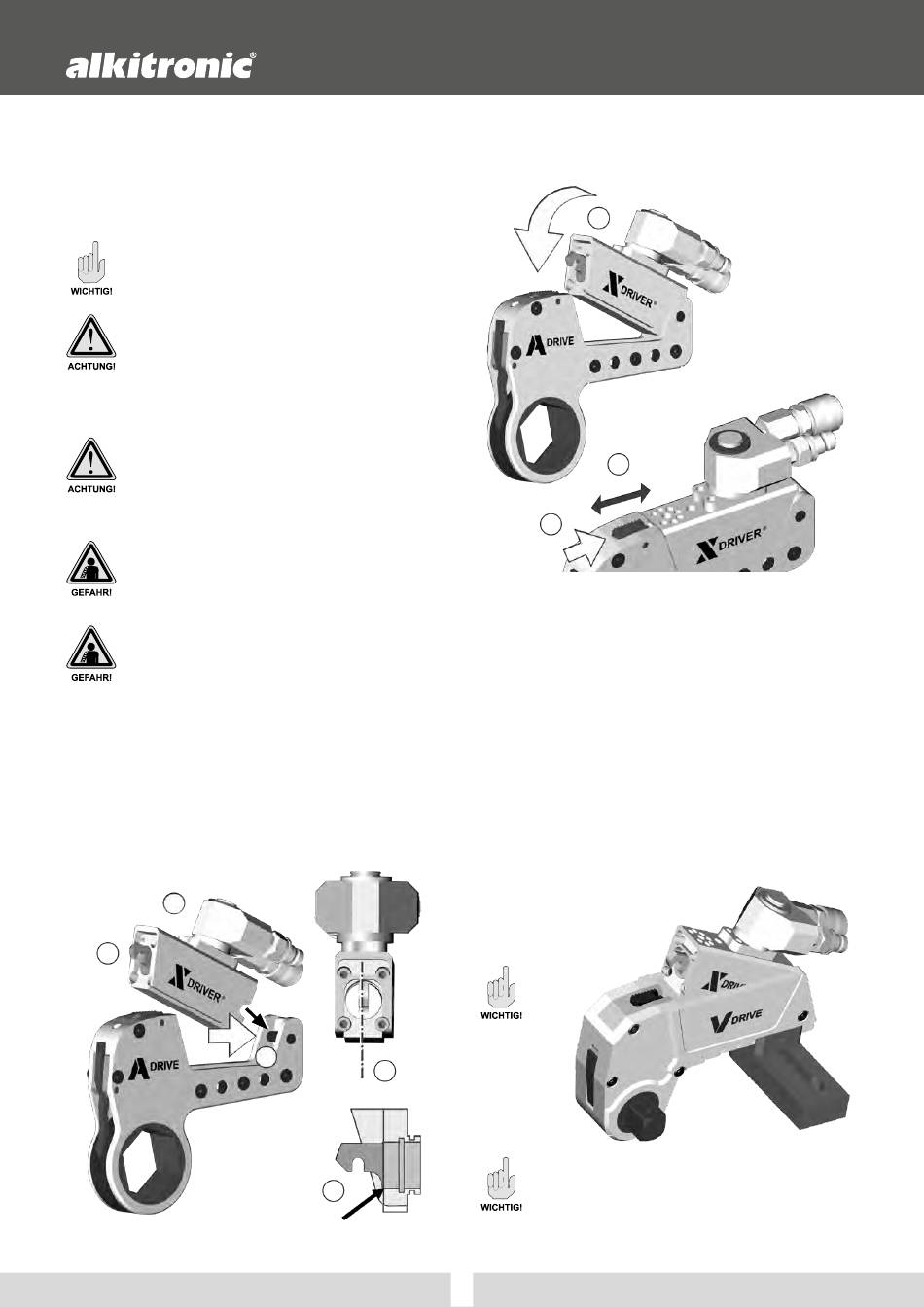

Abb. 1
1
2
NORWOLF
Hydraulische Drehmomentschrauber
5
3
4
6
8
7
Abb. 1
(1) X-Driver Antriebskopf mit Hydraulikanschlüssen
(2) Kolbenstange mit Haken
(3) Kolbenstange mit Haken senkrecht ausrichten
(4) Kolbenstange in den Zylinder einfahren,
Ausführung wie Abbildung
(5) X-Driver Gehäusemulde über den Bolzen
platzieren
(6) X-Driver Antriebskopf nach unten schwenken
Abb. 2
(7) Federgelagerte Schiebe-Sicherung
(8) Schieber zurückziehen, X-Driver fest nach
unten drücken. Den Schieber loslassen, der X-
Driver ist jetzt arretiert. Nochmals überprüfen!
Beim Ausbau des X-Drivers ist in umgekehrter Reihenfoge
zu verfahren.
Information: Das V-Drive Ge-
häuse ist im Gegensatz zum
A-Drive seitlich geschlossen.
Schrauber und Anschlüsse immer auf Sauberkeit
und Leichtgängigkeit überprüfen. Gelenke, Gleitflä-
chen, Verzahnungen etc. reinigen und leicht einfet-
ten. Verschraubungen gegebenenfalls nachziehen.
Siehe Seite 13, Schmierstellen/Teilewartung.
5
Abb. 2
