Wartung und Prüfung
Prüfung
7.3.4
Messung des Schutzleiterwiderstandes
Messen zwischen Schutzkontakt des Steckers und berührbaren leitfähigen Teilen, z. B.
Gehäuseschrauben. Während der Messung muss die Anschlussleitung über die ganze Länge, besonders
jedoch in der Nähe der Gehäuse- und Steckereinführungen, bewegt werden. Dadurch sollen
Unterbrechungen im Schutzleiter festgestellt werden. Ebenfalls sind alle von außen berührbaren
leitfähigen Gehäuseteile zu prüfen, um eine ordnungsgemäße PE- Verbindung für Schutzklasse I
sicherzustellen.
Der Widerstand darf bei einer Netzanschlussleitung bis 5m Länge 0,3 Ω nicht übersteigen. Bei längeren
Leitungen erhöht sich der zulässige Wert um 0,1 Ω je 7,5m Leitung. Der höchst zulässige Wert ist 1 Ω.
7.3.5
Messung des Isolationswiderstandes
Um auch die Isolation im Inneren des Gerätes bis hin zum Trafo prüfen zu können, muss der
Netzschalter eingeschaltet sein. Ist ein Netzschütz vorhanden, so ist dieses zu überbrücken oder die
Messung muss an beiden Seiten durchgeführt werden.
Der Isolationswiderstand darf nicht kleiner sein als:
Netzstromkreis
Schweißstromkreis und Elektronik
Netzstromkreis
Betrifft "Schweißstromkreis und Elektronik"
Wird das Kühlgerät einzeln gemessen, müssen alle Steuerleitungen des Steuersteckers (8-polig)
kontaktiert werden.
7.3.6
Messen des Ableitstromes (Schutzleiter- und Berührungsstrom)
Diese Messungen können nicht mit einem normalen Multimeter gemacht werden! Selbst viele Prüfgeräte
für VDE 0702 (vor allen Dingen ältere) sind nur für 50/60 Hz gedacht. Bei Inverterschweißgeräten
kommen jedoch deutlich höhere Frequenzen vor, von denen einige Messgeräte gestört werden, andere
bewerten die Frequenz falsch.
Ein Prüfgerät muss die Anforderungen nach VDE 0404-2 erfüllen. Für die Frequenzgangbewertung ist
dort wiederum auf DIN EN 61010-1 Anhang A - Messschaltung A1 verwiesen.
Bei den Messungen muss das Schweißgerät eingeschaltet sein und Leerlaufspannung
liefern!
1. Schutzleiterstrom: < 5 mA
2. Ableitstrom von den Schweißbuchsen, jeweils einzeln, nach PE: < 10 mA
7.3.7
Messen der Leerlaufspannung
1k0
0k2
0...5k

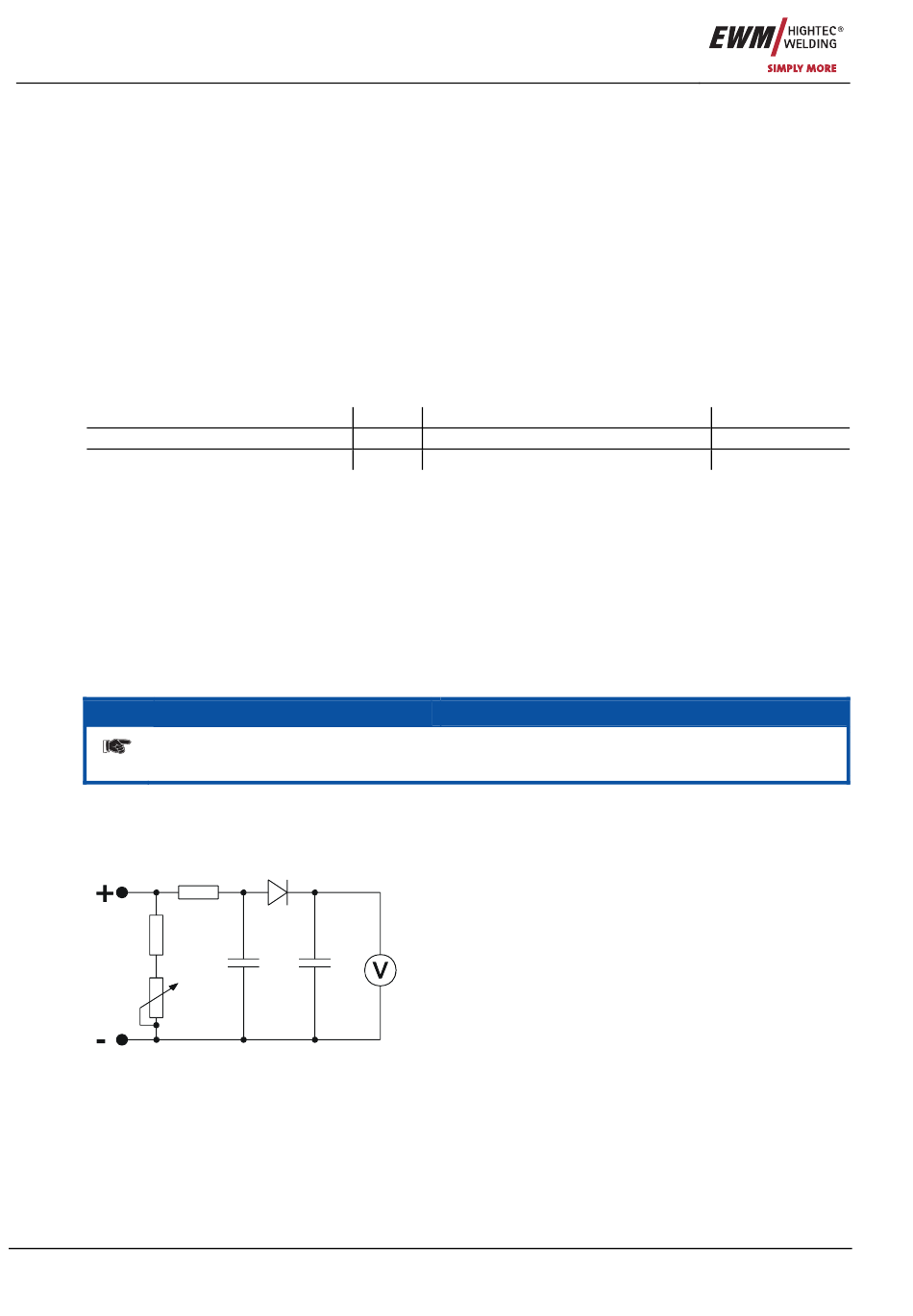

Messschaltung nach DIN EN 60974-1
20
gegen
gegen
gegen
1N 4007
Die Messschaltung an die Schweißstrombuchsen
anschließen. Das Voltmeter muss Mittelwerte anzeigen
und einen Innenwiderstand ≥ 1 MΩ haben. Bei
stufengeschalteten Geräten die höchste
Ausgangsspannung einstellen (Stufenschalter). Während
der Messung das Potentiometer von 0 kΩ bis 5 kΩ
6u8F
10nF
verstellen. Die gemessene Spannung soll von der
Leistungsschildangabe um nicht mehr als +/- 5%
abweichen und darf nicht höher als 113V (bei Geräten mit
VRD: 35V) sein.
Schweißstromkreis und Elektronik
Schutzleiterkreis (PE)
Schutzleiterkreis (PE)
HINWEIS
5 MΩ
2,5 MΩ
2,5 MΩ
Art. Nr.: 099-008593-EWM00
