Lumen IRIS Montageanleitung
IRIS
(Schutzklasse I. und II.)

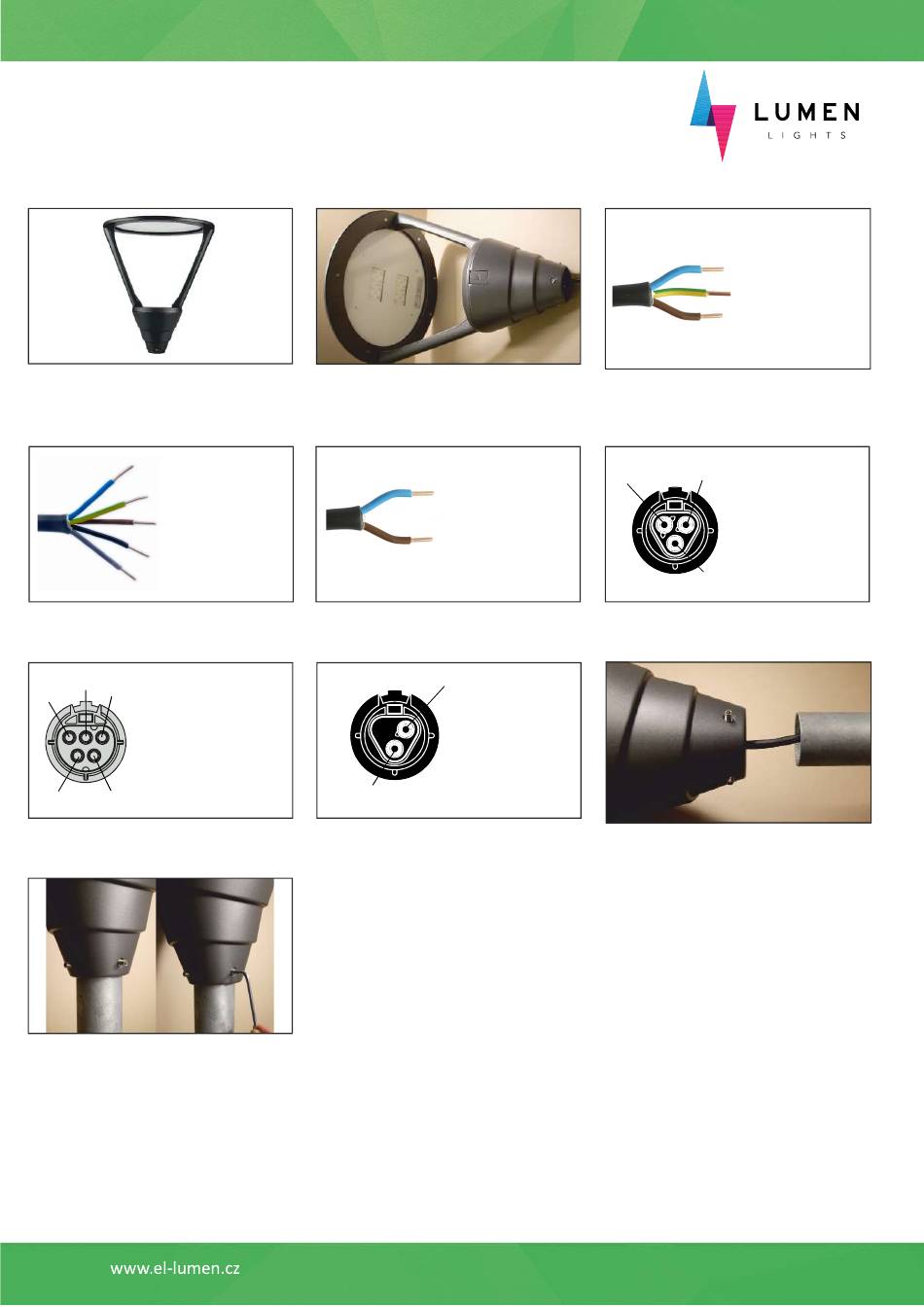

1. Die Leuchte auspacken.
4. Das 5-adrige Kabel an
die Stromversorgung anschließen.
Klasse I.
N - Neutralleiter - blau
PE - Schutzleiter, Erdung – gelb-grün
L - Außenleiter (Phasen) – braun
DALI - schwarz
DALI - grau
7. 5-poliger Stecker Gessis,
Klasse I.
Vorderansicht
PE
N
3
1 – Außenleiter (Phasen) – braun
N - Neutralleiter - blau
PE - Schutzleiter, Erdung – gelb-grün
2 - DALI schwarz
3 - DALI grau
2
1
10. Die Leuchte mit vier Schrauben
befestigen. Empfohlener Drehmoment 8Nm.
8 Nm
2. Die Leuchte auf die Montage an
einem Mast vorbereiten.
5. Das 2-adrige Kabel an
die Stromversorgung anschließen.
Klasse II.
N - Neutralleiter - blau
L - Außenleiter (Phasen) – braun
8 2-poliger Stecker Gessis,
.
Klasse II.
1
1 – Außenleiter (Phasen) – braun
2 - Neutralleiter – blau
2
Montageanleitung
3. Das 3-adrige Kabel an
die Stromversorgung anschlie en.
N - Neutralleiter - blau
PE - Schutzleiter, Erdung – gelb-grün
L - Phasenleiter braun
6. 3-poliger Stecker Gessis,
Klasse I.
Vorderansicht
N
L
L – Außenleiter (Phasen) – braun
PE - Schutzleiter, Erdung – gelb-grün
N - Neutralleiter – blau
PE
9. Die Leuchte auf einen Mast aufsetzen
und auf die gewünschte Position stellen.
ß
Seite 1
V.11/2022
