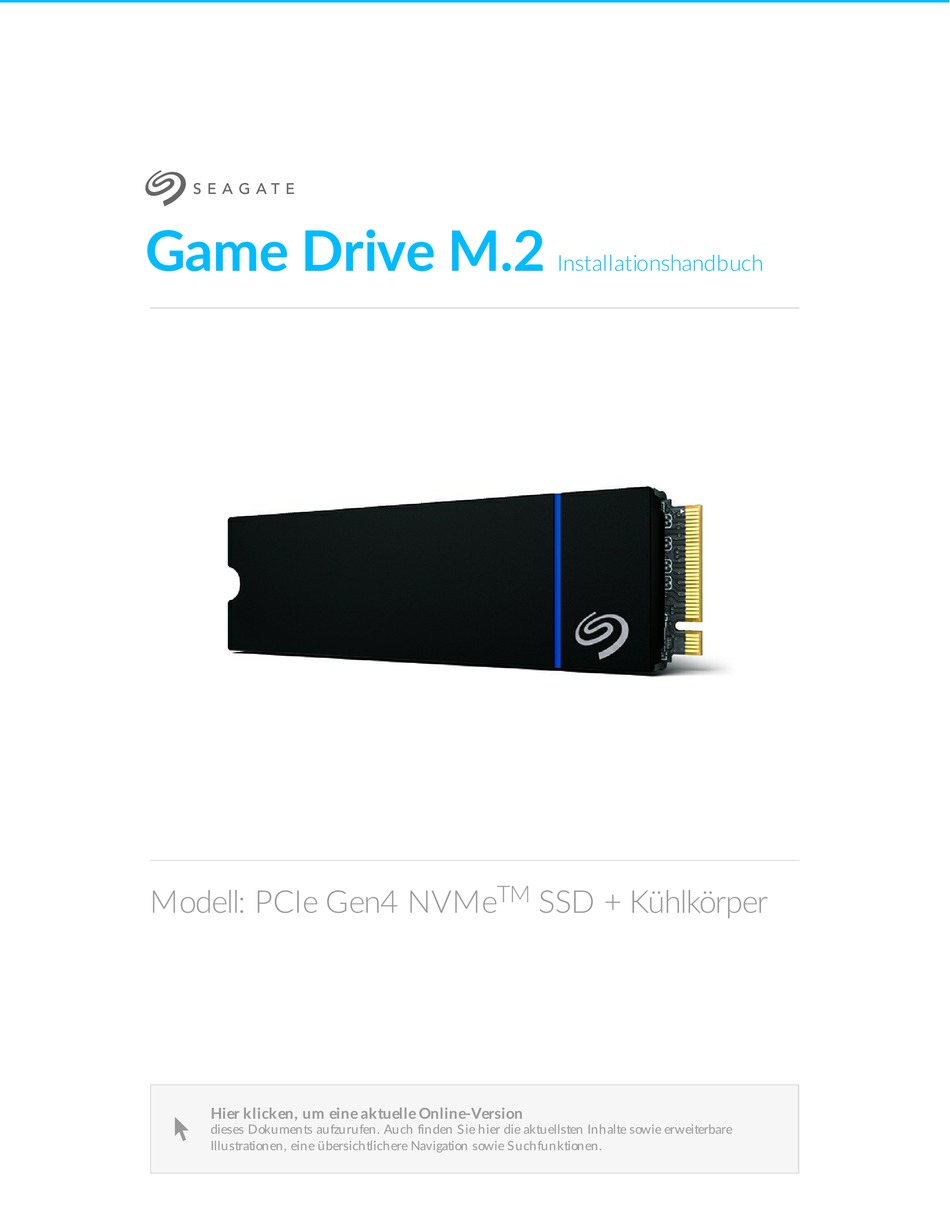

- Seite 1 Game Drive M.2 Installationshandbuch Modell: PCIe Gen4 NVMe SSD + Kühlkörper Hier klicken, um eine aktuelle Online-Version dieses Dokuments aufzurufen. Auch finden Sie hier die aktuellsten Inhalte sowie erweiterbare Illustrationen, eine übersichtlichere Navigation sowie Suchfunktionen.
-
Seite 2: Inhaltsverzeichnis
Benötigtes Zubehör 2 Installieren der Game Drive M.2 ................... -
Seite 3: Einführung
Der Kühlkörper der Game Drive M.2 ist vorinstalliert. Wenn er entfernt wird, kann die Game Drive M.2 beschädigt werden. Die Abmessungen der Game Drive M.2 betragen 80,15 mm (L) x 24,20 mm (B) x 9,50 mm (H). Bitte prüfen Sie, ob Ihr System ausreichend Platz zur Installation bietet. -
Seite 4: Installieren Der Game Drive M.2
Installieren der Game Drive M.2 Schri 1 – Konsole abschalten Trennen Sie alle Kabel und Geräte von der Konsole. Lassen Sie die Konsole ein wenig abkühlen. Legen Sie die Konsole auf eine ebene Oberfläche mit einer sauberen Schutzabdeckung. Entfernen Sie den Sockel und positionieren Sie die Konsole so, dass das Logo nach unten und die Power-Taste von Ihnen weg zeigt. -
Seite 5: Schritt 4 - Ssd-Schraube Entfernen
Entfernen Sie vorsichtig die SSD-Schraube im Slot und heben Sie den Abstandshalter an. Versetzen Sie den Abstandshalter an die Aussparung, die mit „80“ markiert ist. Schri 5 – Game Drive M.2 einlegen Stecken Sie die Game Drive M.2 vorsichtig in den Erweiterungsanschluss, bis sie fest im Slot sitzt. Game Drive M.2 9/19/22... -
Seite 6: Schritt 6 - Gam E Drive M.2 Befestigen
Anschluss und Konsole beschädigt werden. Schri 6 – Game Drive M.2 befes gen Vergewissern Sie sich, dass die Game Drive M.2 bündig auf dem Abstandshalter aufliegt. Befestigen Sie die Game Drive M.2, indem Sie die SSD-Schraube in den Abstandshalter eindrehen. -
Seite 7: Schritt 9 - Wieder Verbinden
Schri 9 – Wieder verbinden Befestigen Sie den Sockel und verbinden Sie das Netzkabel und sonstige Kabel wieder mit der Konsole. Schalten Sie das System ein. Wenn Ihre Game Drive M.2 noch nie in einer Konsole verwendet wurde, lesen Sie die Anleitung zur Formatierung. -
Seite 8: Support Und Services
Support und Services Online-Support und -Dienste Navigieren Sie zu www.seagate.com/contacts. Garan esupport Navigieren Sie zu www.seagate.com/support/warranty-and-replacements. Game Drive M.2 9/19/22...
