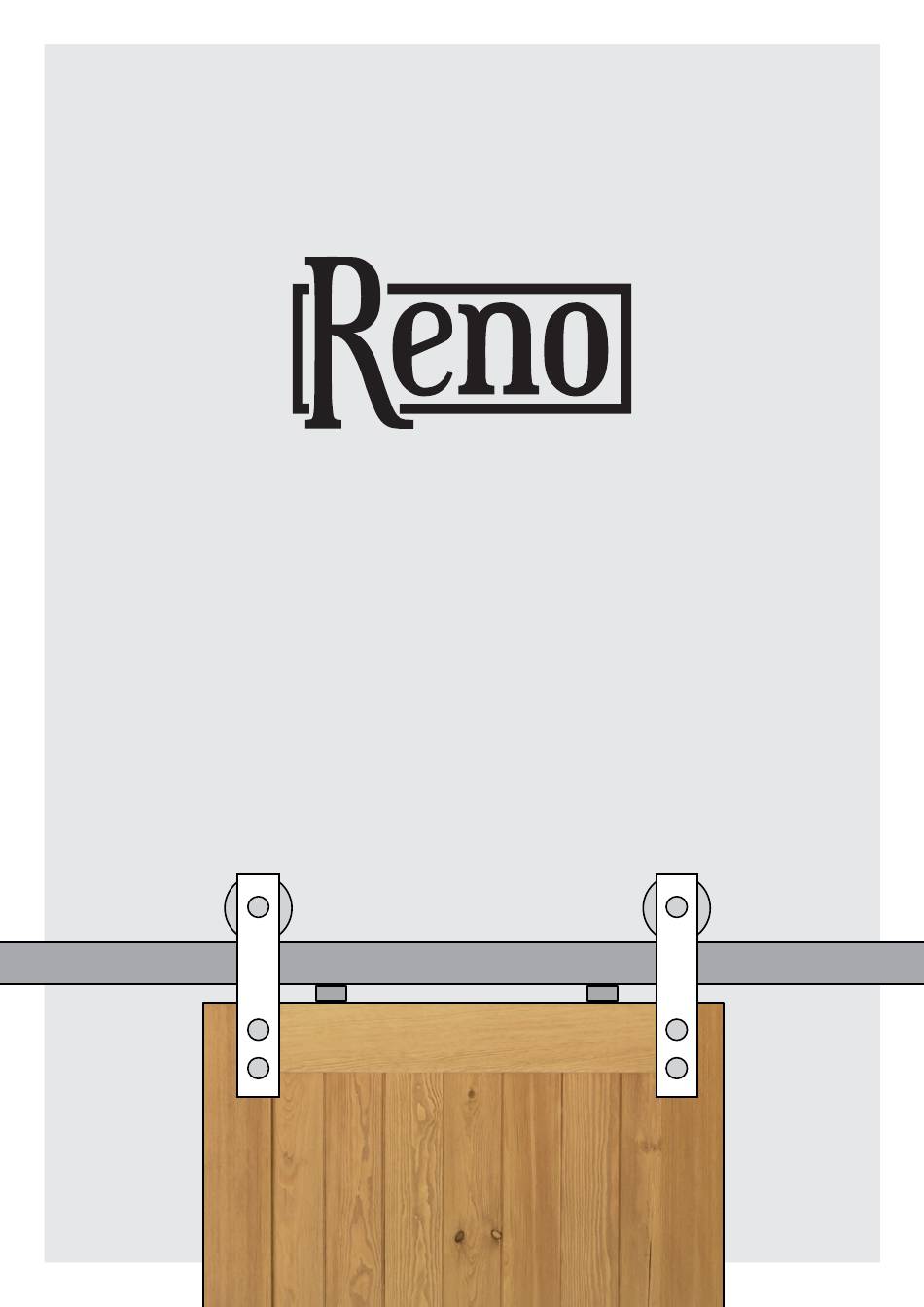

- Seite 1 MONTAGEANLEITUNG Simple...
-
Seite 2: Wichtige Montagehinweise
WICHTIGE MONTAGEHINWEISE Für Standardsysteme für einflügelige und zweiflügelige Tür Alle Reno-Schiebesysteme dürfen nur an die Konstruktionen oder Wände angebracht werden, bei denen man mit Schrauben mit 6 cm Länge gearbeitet werden kann. Die Wand oder Konstruktion muss so ausgelegt sein, dass sie das für das System vorgegebenes Gewicht tragt. - Seite 3 (oder 2x Schiene + Verbindungsstück) 2x Anti-Sprung 5x Schraube* 1x Bodenführung 5x Dübel* 2x Stopper * Die Anzahl der Schrauben, Distanzhülsen und Dübel hängt von der Länge der Schiene ab RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
-
Seite 4: Montage Der Führungsschiene
MARKIEREN SIE DIE BEFESTIGUNS- MARKIEREN SIE DIE BEFESTIGUNS- PUNKTE - EINFLÜGELIGE TÜR PUNKTE - ZWEIFLÜGELIGE TÜR 1/2 Länge der 1/2 Länge der Führungsschiene Führungsschiene 2,5 cm 1/2 Breite der Türöffnung TÜRÖFFNUNG TÜRÖFFNUNG RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de... - Seite 5 Befestigen des Verbinders zwei Türstopper auf der Führungsschiene (auf beiden Seiten des Verbinders). Die Position der Stopper wird nach dem Einbau der Tür angepasst. SCHRAUBEN SIE DIE FÜHRUNGSSCHIENE AN DER WAND AN Ø12 Schraube Distanzhülse Dübel Führungsschiene RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de...
-
Seite 6: Montage Die Aufhänger - Einflügelige Tür
* 5 cm für schmale Türen (Breite < 70 cm) 4 cm 4 cm TÜR 9 cm 9 cm BOHREN SIE DIE LÖCHER Ø10 Mutter Mutter Vorderseite Rückseite Vorderseite Rückseite RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de... -
Seite 7: Montage Die Aufhänger - Zweiflügelige Tür
* 5 cm für schmale Türen (Breite < 70 cm) 4 cm 4 cm TÜR 9 cm 9 cm BOHREN SIE DIE LÖCHER Ø10 Mutter Mutter Vorderseite Rückseite Vorderseite Rückseite RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de... -
Seite 8: Montage Der Tür
Anti-Sprünge in der Nähe Anti-Sprünge nach dem der Türaufhänger oder Aufhängen der Tür so ein, direkt dahinter (nicht dass sie nicht über die Tür mehr als 10 cm vom hinausragen. Aufhänger entfernt). RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de... -
Seite 9: Montage Der Türboden- Führung Und Die Türstopper
Inbusschlüssel fest. Bei Doppeltüren die Position der geschlossener Tür immer in einer Linie mit der Tür steht. beiden zuvor montieren Mittel Stopper anpassen. Wiederholen Sie dies in der vollständig geöffneter Position. RENO Sp. z o. o. | Warschau, Polen support@renotueren.de | www.renotueren.de... - Seite 10 RENO Sp. z o. o. Warschau, Polen support@renotueren.de www.renotueren.de...
