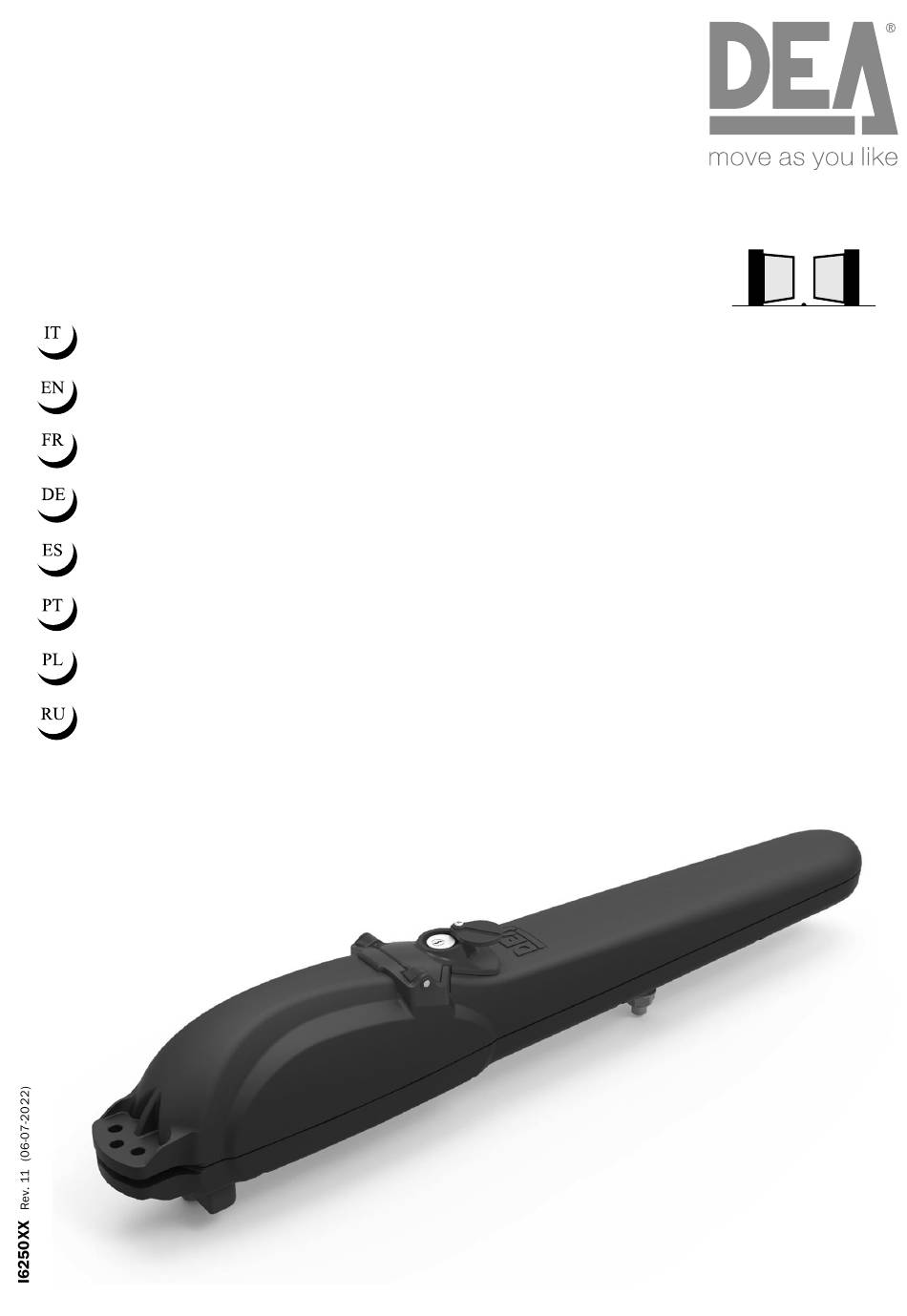

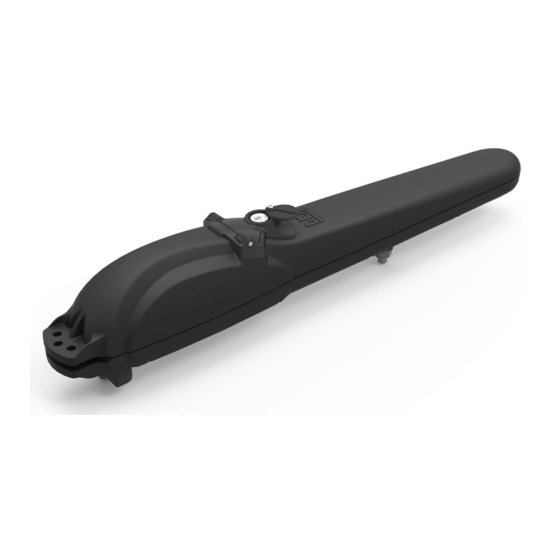

MAC /
STING
Operatore elettromeccanico per cancelli ad ant a battente
I stru z io ni d ' u s o ed av ve r ten ze
Electro-mec hanical operator for swing gates
O pe ra tin g in st ru c t io n s and wa rn in g s
Opérateur électromécanique pour por t ails batt ants
Noti ce d'e mp l oi et ave r ti ss eme n t s
Elektromec hanisc her Antrieb für Flügeltore
B e di e nu n g s anl ei tu n g u n d H inwei se
Operador electromecánico para puer t as con hoja batiente
I nst rucci o n e s de u so y adver te nc ia s
Operador electromecânico para por tões de folha batente
I nst ruçõ e s p ar a u t ili zaç ão e a d ve r t ê nc ia s
S iłow nik el ek t r om ec h a n i c zny d o br am sk rz y dłow yc h
I nst rukcj a mo nt aż u i u ż yt kowan ia
Э лек т ром еха н и ч ес ки й п р и вод д ля рас п а ш ны х в о р о т
Инструкции и пре д у пр е жд е н и я

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dea MAC

  • Seite 1 MAC / STING Operatore elettromeccanico per cancelli ad ant a battente I stru z io ni d ’ u s o ed av ve r ten ze Electro-mec hanical operator for swing gates O pe ra tin g in st ru c t io n s and wa rn in g s Opérateur électromécanique pour por t ails batt ants...

  • Seite 3: Inhaltsverzeichnis

    ATTENZIONE DEA System ricorda che la scelta, la disposizione e l’installazione di tutti i dispositivi ed i materiali costituenti l’assieme completo della chiusura, devono avveni- re in ottemperanza alle Direttive Europee 2006/42/CE (Direttiva macchine), 2014/30/ UE (compatibilità...
  • Seite 4 La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza. ATTENZIONE L’utilizzo di parti di ricambio non indicate da DEA System e/o il riassem- blaggio non corretto possono causare situazioni di pericolo per persone, animali e cose;...

  • Seite 5: Descrizione Prodotto

    MAC/STING è un prodotto destinato ad essere installato su cancelli ad anta battente civili ed industriali come attuatore per l’au- tomatismo di funzionamento, è costituito essenzialmente da un motoriduttore meccanico che aziona, attraverso la vite di manovra, la chiocciola fi...

  • Seite 6: Collegamenti Elettrici

    SBLOCCO VERSIONE STANDARD • Ruotare il coperchietto posto sul dorso di MAC in modo da scoprire il foro sagomato sottostante. • Inserire nel foro sagomato la chiave di sblocco in dotazione prestando attenzione al verso di inserimento (Fig. 8.a).
  • Seite 7 MAC / STING N.O. N.C. SPIA CANCELLO APERTO 24V 15W ELETTROSERRATURA art.110 N.O. N.C. ROSSO ROSSO BIANCO BIANCO VERDE VERDE MARRONE MARRONE...

  • Seite 8: Сводная Информация О Мерах

    MAC / STING N.O. N.C. SPIA CANCELLO APERTO 230V max 150W ELETTROSERRATURA art.110 N.O. N.C. NERO GRIGIO MARRONE MARRONE GRIGIO INTERRUTTORE ONNIPOLARE NERO ALIMENTAZIONE 230V~ 50Hz ±10% 3 x 1,5 mm BIANCO BIANCO VERDE VERDE MARRONE MARRONE...
  • Seite 9 MAC / STING Schema di collegamento per STING/24/R Il modello STING/24/R, viene fornito con un relé di tipo OMRON G2R-1-SN, che deve essere cablato seguendo le indicazioni dello schema sotto riportato al fi ne di garantire la completa reversibilità del motore in caso di mancanza di tensione.

  • Seite 10: Messa In Servizio

    6.1 Collaudo dell’impianto Il collaudo è un’operazione essenziale al fi ne di verifi care la corretta installazione dell’impianto. DEA System vuole riassumere il corretto collaudo di tutta l’automazione in 4 semplici fasi: •...
  • Seite 11 WARNING Product use in abnormal conditions not foreseen by the manufacturer may generate hazardous situations; meet the conditions indicated in these instructions. WARNING DEA System reminds all users that the selection, positioning and installa- tion of all materials and devices which make up the complete automation system, must comply with the European Directives 2006/42/CE (Machinery Directive), 2014/30/UE (electromagnetic compatibility), 2014/35/UE (low voltage electrical equipment).
  • Seite 12 WARNING Using spare parts not indicated by DEA System and/or incorrect re-assem- bly can create risk to people, animals and property and also damage the product. For this reason, always use only the parts indicated by DEA System and scrupulously follow all assembly instructions.

  • Seite 13: Product Description

    Inspect the “Contents of the Package” (Pic. 1) and compare it with your product for useful consultation during assembly. Transport MAC/STING is always delivered packed in boxes that provide adequate protection to the product, however, pay attention to all infor- mation that may be provided on the same box for storage and handling.

  • Seite 14: Electrical Connections

    STANDARD VERSION UNBLOCKING • Turn the cap placed on the back of MAC in order to discover the underlying shaped hole. • Insert the release key inside the shaped hole paying attention to the direction of insertion (Pic. 8.a).
  • Seite 15 MAC / STING N.O. N.C. OPEN GATE WARNING LIGHT 24V 15w ELECTRIC-LOCK art.110 N.O. N.C. BLUE BLUE WHITE WHITE GREEN GREEN BROWN BROWN...
  • Seite 16 MAC / STING N.O. N.C. OPEN GATE WARNING LIGHT 230V max 150W ELECTRIC-LOCK art.110 N.O. N.C. BLACK GRAY BROWN BROWN GRAY OMNIPOLAR CIRCUIT BRAKER BLACK POWER SUPPLY 230V~ 50Hz ±10% 3 x 1,5 mm WHITE WHITE GREEN GREEN BROWN BROWN...
  • Seite 17 MAC / STING Wiring diagram for STING/24/R The STING/24/R model is supplied with an OMRON G2R-1-SN type relay, which must be wired following the indications of the wiring diagram below in order to guarantee complete reversibility of the motor in the event of a power failure.

  • Seite 18: Product Disposal

    6.1 Installation test The testing operation is essential in order to verify the correct installation of the system. DEA System wants to summarize the proper testing of all the automation in 4 easy steps: •...
  • Seite 19 ; respecter les conditions prévues sur cette notice d’utilisation. ATTENTION DEA System vous rappelle que le choix, la position et l’installation de tous les dispositifs et les matériaux qui constituent l’ensemble complet de la fermeture, doivent être exécutés conformément aux Directives Européennes 2006/42/CE (Direc-...
  • Seite 20 être potentiellement dangereux pour les personnes, les animaux et les choses. De plus, cela peut provoquer des dysfonctionnements du pro- duit. Par conséquent, utilisez toujours les pièces indiquées par DEA System et suivez les instructions données pour l’assemblage.

  • Seite 21: Description Du Produit

    MAC/STING est un produit destiné à être installé sur des portails battants à usage résidentiel et industriel comme actionneur pour l’automatisation de fonctionnement, il comprend principalement un moto-réducteur mécanique qui actionne le limaçon solidarisé à la fi...

  • Seite 22: Branchements Éléctriques

    DÉBLOCAGE DE LA VERSION STANDARD • Tournez le petit couvercle rouge positionné sur le MAC afi n de decouvrir le trou en dessous. • Insérez dans le trou la clé de déverrouillage en dotation en faisant attention au sens (Fig. 8.a).
  • Seite 23 MAC / STING N.O. N.C. LAMPE TÉMOIN PORTAIL OUVERT 24V 15w ELÉCTRO-SERRURE art.110 N.O. N.C. ROUGE BLEU BLEU ROUGE BLANCHE BLANCHE VERT VERT MARRON MARRON...
  • Seite 24 MAC / STING N.O. N.C. LAMPE TÉMOIN PORTAIL OUVERT 230V max 150W ELÉCTRO-SERRURE art.110 N.O. N.C. NOIRE GRIS MARRON MARRON GRIS INTERRUPTEUR OMNIPOLAIRE NOIRE ALIMENTATION 230V~ 50Hz ±10% 3 x 1,5 mm BLANCHE BLANCHE VERT VERT MARRON MARRON...
  • Seite 25 MAC / STING Schéma de câblage pour STING/24/R Le modèle STING/24/R est fourni avec un relais de type OMRON G2R-1-SN, qui doit être câblé en suivant les indications du schéma de câblage ci-dessous afi n de garantir une réversibilité complète du moteur en cas de coupure de courant.

  • Seite 26: Mise En Service

    être exécutée exclusivement par du personnel qualifi é qui doit être responsable de tous les tests requis par le risque présent; 6.1 Essai d’installation L’essai est une opération essentielle afi n de vérifi er la correcte installation du système. DEA System résume le fonctionnement cor- rect de toute l’automatisation en 4 phases très simples: •...
  • Seite 27 Gefahrensituationen führen; die von der vorliegenden Anleitung vorge- sehenen Bedingungen beachten. ACHTUNG DEA System weist darauf hin, dass alle Vorrichtungen und Materialien des kompletten Schließsystems im Einklang mit den EU-Richtlinien 2006/42/EG (Maschi- nenrichtlinie), 2014/30/UE (Elektromagnetische Verträglichkeit), 2014/35/UE (Nieder- spannungsgeräte) gewählt, bereitgestellt und installiert werden müssen.
  • Seite 28 Reinigungs- und Wartungsarbeiten sind vom Benutzer vorzunehmen und dürfen nicht unbeaufsichtigten Kindern überlassen werden. ACHTUNG Durch Verwendung von Ersatzteilen, die nicht von DEA System angegeben sind bzw. falschen Wiederzusammenbau können Personen, Tiere gefährdet oder Gegen- stände beschädigt werden; zudem können dadurch Produktdefekte verursacht werden.

  • Seite 29: Produktbeschreibung

    Versorgungsspannung, der Reversibilität und des Vorhandenseins eines Motor-Encoders. MAC/STING ist dafür bestimmt, als Antrieb für Betriebsautomatiken an Flügeltoren in Wohn- und Industrieanlagen installiert zu wer- den und besteht vorwiegend aus einem mechanischen Getriebemotor, der mit einer Stellschraube die am Vorderanschluss montierten Schraubenmutter bewegt.

  • Seite 30: Entriegelung Des Getriebemotors

    Antrieb an der gleichen Stelle wieder verriegeln. ENTRIEGELUNG STANDARDVERSION • Den Deckel auf der Rückseite von MAC so drehen, dass das geformte Loch darunter freigelegt ist. • In das geformte Loch den mitgelieferten Entriegelungsschlüssel stecken und dabei auf die Einsteckrichtung achten (Abb. 8.a).
  • Seite 31 MAC / STING N.O. N.C. KONTROLLLEUCHTE TOR OFFEN 24V max 15W ELEKTROSCHLOSS Art.110 N.O. N.C. BLAU BLAU WEIß WEIß GRÜN GRÜN BRAUN BRAUN...
  • Seite 32 MAC / STING N.O. N.C. KONTROLLLEUCHTE TOR OFFEN 230V max 150W ELEKTROSCHLOSS Art.110 N.O. N.C. SCHWARZ GRAU BRAUN BRAUN GRAU ALLPOLSCHALTER SCHWARZ NETZANSCHLUSS 230V~ 50Hz ±10% 3 x 1,5 mm WEIß WEIß GRÜN GRÜN BRAUN BRAUN...

  • Seite 33: Schaltplan Für Sting/24/R

    MAC / STING Schaltplan für STING/24/R Das Modell STING/24/R wird mit einem Relais des Typs OMRON G2R-1-SN geliefert, das gemäß den Angaben im nachstehenden Schaltplan verdrahtet werden muss, um die vollständige Umkehrbarkeit des Motors im Falle eines Stromausfalls zu gewährleisten.

  • Seite 34: Abnahme Der Anlage

    Prüfungen durchführen muss, die zur Erhebung einer vorliegenden Gefahr vorgesehen sind; 6.1 Abnahme der Anlage Die Abnahme ist ein sehr wichtiger Vorgang, um zu überprüfen, ob die Anlage richtig installiert ist. DEA System möchte hier die rich- tige Abnahme der Automatik in vier einfachen Schritten zusammenfassen: •...
  • Seite 35 ATENCIÓN DEA System recuerda que la elección, la disposición y la instalación de todos los dispositivos y los materiales que constituyen el conjunto completo del cierre deben realizarse cumpliendo las Directivas Europeas 2006/42/CE (Directiva máquinas), 2014/30/UE (compatibilidad electromagnética), 2014/35/UE (equipos eléctricos de...
  • Seite 36 La limpieza y el mantenimiento destinado a ser efectuado por el usuario no debe ser efectuado por niños sin vigilancia. ATENCIÓN El uso de repuestos no indicados por DEA System y/o el remontaje no cor- recto pueden causar situaciones de peligro para personas, animales y cosas; además pueden causar malfuncionamientos en el producto;...

  • Seite 37: Descripción Del Producto

    MAC/STING es un producto destinado a ser instalado en puertas con hoja batiente de uso civiles e industriales, como actuador para el automatismo de funcionamiento, está constituido fundamentalmente por un motorreductor mecánico que acciona, a través del husillo de maniobra, la tuerca del husillo fi...

  • Seite 38: Conexiones Eléctricas

    DESBLOQUEO VERSIÓN ESTÁNDAR • Girar la tapa situada en la parte trasera de MAC para descubrir el orifi cio perfi lado que se encuentra debajo de la misma. • Introducir en el orifi cio perfi lado la llave de desbloqueo entregada, prestando atención al sentido de introducción (Fig. 8.a).
  • Seite 39 MAC / STING N.O. N.C. INDICADOR LUMINOS PUERTA ABIERTA 24V 15w ELECTROCERRADURA art.110 N.O. N.C. ROJO AZUL AZUL ROJO BLANCO BLANCO VERDE VERDE MARRÓN MARRÓN...
  • Seite 40 MAC / STING N.O. N.C. INDICADOR LUMINOS PUERTA ABIERTA 230V max 150W ELECTROCERRADURA art.110 N.O. N.C. NEGRO GRIS MARRÓN MARRÓN GRIS INTERRUPTOR OMNIPOLAR NEGRO ALIMENTACIÓN ELÉCTRICA 230V~ 50Hz ±10% 3 x 1,5 mm BLANCO BLANCO VERDE VERDE MARRÓN MARRÓN...
  • Seite 41 MAC / STING Diagrama de cableado para STING/24/R El modelo STING/24/R se suministra con un relé tipo OMRON G2R-1-SN, el cual debe cablearse siguiendo las indicaciones del esquema de cableado a continuación para garantizar la completa reversibilidad del motor en caso de corte de energía.

  • Seite 42: 33 6 Puesta En Servicio

    EN12453. ATENCIÓN El uso de repuestos no indicados por DEA System y/o el remontaje no correcto pueden causar situaciones de peligro para personas, animales y cosas; además pueden causar malfuncionamientos en el producto; siempre utilizar las partes indicadas por DEA System y seguir escrupulosamente las instrucciones para el montaje.
  • Seite 43 ATENÇÃO A utilização do produto em condições anómalas não previstas pelo fabrican- te pode causar situações de perigo; respeite as condições previstas nestas instruções. ATENÇÃO A DEA System lembra a todos os utilizadores que a selecção, localização e instalação de todos os materiais e dispositivos que compõem o sistema de automação completa, devem respeitar as directivas comunitárias 2006/42/CE (Directiva Máqui-...
  • Seite 44 ATENÇÃO A utilização de peças sobresselentes não indicadas pela DEA System e / ou remontagem incorrecta podem criar riscos para as pessoas, animais e bens e também danifi car o produto. Por esta razão, utilize apenas as partes indicadas pela DEA System e siga escrupulosamente as instruções de montagem.

  • Seite 45: Descrição Do Produto

    MAC/STING identifi ca uma família de motorredutores com diferentes características: tensão de alimentação, a reversibilidade e a presença de encoder. MAC/STING é um produto destinado a ser instalado em portões de folha batente em residências e indústrias como actuador para automatizações de funzionamento, é constituído essencialmente por um motorredutor mecânico que, mediante o parafuso de manobra, acciona a parte fi...

  • Seite 46: Ligações Eléctricas

    DESBLOQUEIO DA VERSÃO STANDARD • Rode a tampa colocada na parte traseira do MAC, a fi m de descobrir o furo de desbloqueio. • Insira a chave de desbloqueio no furo tento em atenção à posição da mesma (Fig. 8.a).
  • Seite 47 MAC / STING N.O. N.C. LUZ DE AVISO DE PORTA ABERTA 24V 15w FECHADURA ELECTRICA art.110 N.O. N.C. VERMELHO AZUL AZUL VERMELHO BRANCO BRANCO VERDE VERDE CASTANHO CASTANHO...
  • Seite 48 MAC / STING N.O. N.C. LUZ DE AVISO DE PORTA ABERTA 230V max 150W FECHADURA ELECTRICA art.110 N.O. N.C. PRETO CINZA MARROM MARROM CINZA INTERRUPTOR OMNIPOLAR PRETO DE ALIMENTAÇÃO 230V~ 50Hz ±10% 3 x 1,5 mm BRANCO BRANCO VERDE VERDE...
  • Seite 49 MAC / STING Diagrama de cablagem para STING/24/R O modelo STING/24/R é fornecido com um relé tipo OMRON G2R-1-SN, que deve ser cabeado seguindo as indicações do esquema elétrico abaixo para garantir a completa reversibilidade do motor em caso de falha de energia.

  • Seite 50: Manutenção

    6.1 Teste da instalação A realização de testes é essencial a fi m de verifi car a correcta instalação do sistema. A DEA System resume o teste adequado de toda a automatização em 4 passos fáceis: •...
  • Seite 51 UWAGA DEA System przypomina, ze wybór, wykorzystanie i montaż wszystkich urządzeń i akcesoriów, stanowiących pełny system automatyzacji powinien odbywać się w zgodności z Dyrektywami Europejskimi: 2006/42/CE (Dyrektywa o Maszynach),...
  • Seite 52 Czyszczenie i konserwacja wykonywana przez użytkownika, nie może być wyko- nywana przez dzieci niebędące pod nadzorem. UWAGA Wykorzystywanie części zamiennych innych niż te wskazane przez DEA Sy- stem i/lub montaż niepoprawny, mogą prowokować sytuacje niebezpieczne dla ludzi, zwierzat i przedmiotów materialnych, a takze wpływać na wadliwe funkcjonowanie urządzenia;...

  • Seite 53: Opis Produktu

    Należy sprawdzić “Zawartość opakowania” (rys. 1) przez konfrontację z własnym produktem, może się to okazać przydatne w trakcie montażu. Transport MAC/STING jest zawsze dostarczany w kartonowych pudełkach, co winno gwarantować właściwą ochronę produktu. Zaleca się jednak uważne zapoznanie się ze wszystkimi wskazówkami umieszczonymi na pudełku, które dotyczą sposobu magazynowania i obchodzenia się z siłownikiem.

  • Seite 54: Podłączenia Elektryczne

    ODBLOKOWANIE WERSJI STANDARDOWEJ • Obrócić pokrywę usytuowaną na grzbiecie MAC-a, w taki sposób aby odsłonić otwór na klucz wysprzęglający znajdujący się pod nią; • Włożyć do otworu klucz wysprzęglający znajdujący się w zestawie, zwracając uwagę na kierunek wkładania (rys 8.a);...
  • Seite 55 MAC / STING N.O. N.C. 24V 15w ELEKTROZAMEK art.110 N.O. N.C. CZERWONY GRANATOWY GRANATOWY CZERWONY BIAŁY BIAŁY ZIELEŃ ZIELEŃ BRĄZ BRĄZ...
  • Seite 56 MAC / STING N.O. N.C. 230V max 150W ELEKTROZAMEK art.110 N.O. N.C. CZARNY SZARY BRĄZ BRĄZ SZARY CZARNY 230V~ 50Hz ±10% 3 x 1,5 mm BIAŁY BIAŁY ZIELEŃ ZIELEŃ BRĄZ BRĄZ...
  • Seite 57 MAC / STING Schemat połączeń dla STING/24/R Model STING/24/R jest dostarczany z przekaźnikiem typu OMRON G2R-1-SN, który należy okablować zgodnie ze wskazówkami na poniższym schemacie elektrycznym, aby zagwarantować całkowitą odwracalność silnika w przypadku awarii zasilania. Zaleca się zainstalowanie łatwo dostępnego wyłącznika dwubiegunowego w celu odłączenia zasilania od silnika w przypadku ręcznego użycia bramy.

  • Seite 58: Oddanie Do Eksploatacji

    EN12445, która określa metody testowania które mają na celu sprawdzenie auto- matyki do bram. DEA System zwraca uwagę na fakt, że którekolwiek z działań związanych z montażem, konserwacją, czyszczeniem lub naprawą całego systemu zamykania winny być wykonywane wyłącznie przez osoby wykwalifi kowane, które biorą na siebie cała odpowiedzialność za ryzyko mogące zaistnieć...

  • Seite 59: Предупреждения

    ВНИМАНИЕ Использование продукции в аномальных условиях, не предусмотренных заводом-производителем, может создать опасные ситуации; необходимо соблюдать условия, изложенные в настоящем документе инструкций. ВНИМАНИЕ DEA System напоминает, что выбор, размещение и установка всех составных устройств и материалов полностью собранной системы должны осуществляться в соответствии с Европейскими Директивами 2006/42/СЕ (Директива...
  • Seite 60 выполняться детьми без присмотра. ВНИМАНИЕ Использование запасных частей, не обозначенных производителем DEA System, и/или неправильная сборка могут создавать опасность для людей, животных и вещей, а также привести к неисправности изделия; всегда используйте только запасные части, рекомендованные DEA System, и тщательно следуйте всем...

  • Seite 61: Настройка И Монтаж 59 7 Техническое Обслуживание

    MAC/STING - это семейство приводов с различными характеристиками, касательно напряжения питания, реверсивности и наличия энкодера. MAC/STING предназначен для монтажа на распашные ворота, состоит из механического мотор-редуктора, который приводит в движение ходовой винт. MAC/STING дополняется набором аксессуаров, перечисленных в таблице “АКСЕССУАРЫ ПРОДУКТА” (стр 71).

  • Seite 62: Электрические Подключения

    MAC / STING 4.2 Выполните следующие предварительные действия до осуществления монтажа: • Закрепите задний кронштейн к столбу при помощи сварки (Рис. 5.); • Установите передний кронштейн к воротам при помощи сварки (Рис. 6.); • Приложите привод в горизонтальном положении, закрепите его вначале к переднему кронштейну, затем к заднему кронштейну...
  • Seite 63 MAC / STING Н.О. Н.З. ОБЩ. art.110 Н.О. Н.З. ОБЩ. КРАСНЫЙ СИНИЙ СИНИЙ КРАСНЫЙ БЕЛЫЙ БЕЛЫЙ ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ КОРИЧНЕВЫЙ КОРИЧНЕВЫЙ...
  • Seite 64 MAC / STING Н.O. Н.З. Общ art.110 Н.O. Н.З. Общ ЧЕРНЫЙ СЕРЫЙ КОРИЧНЕВЫЙ КОРИЧНЕВЫЙ СЕРЫЙ ЧЕРНЫЙ 3 x 1,5 mm БЕЛЫЙ БЕЛЫЙ ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ КОРИЧНЕВЫЙ КОРИЧНЕВЫЙ...
  • Seite 65 MAC / STING Схема электропроводки для STING/24/R Модель STING/24/R поставляется с реле типа OMRON G2R-1-SN, которое должно быть подключено в соответствии с указаниями на приведенной ниже схеме подключения, чтобы гарантировать полную реверсивность двигателя в случае сбоя питания. Рекомендуется установка легкодоступного двухполюсного выключателя для отключения питания двигателя в случае ручного...

  • Seite 66: Техническое Обслуживание

    Пробный запуск очень важен для обеспечения максимальной безопасности и соблюдения всех правил, включая требования стандарта EN 12445, который устанавливает методы испытаний для проверки автоматики ворот. DEA System напоминает, что все монтажные работы, техобслуживание, чистку или ремонтные работы любой части автоматики должны выполняться исключительно квалифицированным персоналом, который должен нести ответственность за все испытания, требуемые...
  • Seite 67 - DEA de segurança; será em função destas considerações que realizará uma análise dos System fournit ces indications que vous pouvez considérer comme valables pour une...
  • Seite 68 MAC / STING 797 mm 110 mm...
  • Seite 69 AT T E N T I O N Pour les modèles réversibles, avec des battants de longueur identique, réduire de 1/3 MAC - STING - MAC/EN le poids admissible maximum de la porte par rapport à ce qui est indiqué dans le graphique “...
  • Seite 70 MAC / STING...
  • Seite 71 MAC / STING...
  • Seite 72 MAC / STING 3x1,5 mm² 4x1 mm² Rosso, Red, Rouge, Rot, Rojo, Nero, Black, Noir, Schwartz, Grigio, Grey, Gris, Grau, Gris, Blu, Blue, Bleu, Blau, Giallo/Verde, Yellow/Green, Jaune/Vert, Giallo/Verde, Yellow/Green, Jaune/Vert, Gelb/Grün, Amarillo/verde, Amarelo/Verde, Gelb/Grün, Amarillo/verde, Amarelo/Verde, NET /C 230V Cable 3x1,5 mm²...
  • Seite 73 Таблица “АКСЕССУАРЫ ИЗДЕЛИЯ”. Descrizione, Description, Description, Article Beschreibung, Descripción, Descrição, Opis Code Prolunga per motori serie LOOK - MAC/STING - Extension for MAC/ STING and LOOK rams Prolongateur pour vérin MAC/STING et LOOK MAC-LOOK/P Verlängerung für Motoren der Baureihe LOOK - MAC/STING Extensión para pistones MAC/STING y LOOK...

  • Seite 75: Regole Di Sicurezza

    fi ne di evitare ogni possibile rischio. PULIZIA ED ISPEZIONI L’unica operazione che l’utente può e che deve fare è quella di rimuovere da MAC/STING foglie, rami e ogni altro detrito che ne ingombri il movimento. Attenzione! Operare sempre in mancanza di tensione! D EA SYSTE M S.p .A .
  • Seite 76 è rilasciata sotto la propria esclusiva responsabilità e si riferisce al seguente prodotto: MAC - MAC/EN - MAC/R - MAC/24 - MAC24/EN - MAC/24/E Modello apparecchio/Prodotto: STING - STING/EN - STING/24 - STING/24-BOOST - STING/24/R...

  • Seite 77: Safety Rules

    All MAC/STING models are equipped with a release device which must be operated as follows: STANDARD VERSION UNBLOCKING • Turn the cap placed on the back of MAC in order to discover the underlying shaped hole. • Insert the release key inside the shaped hole paying attention to the direction of insertion (Pic. 8.a).
  • Seite 78 E-Mail address: deasystem@deasystem.com declare that the DoC is issued under our sole responsibility and belongs to the following product: MAC - MAC/EN - MAC/R - MAC/24 - MAC24/EN - MAC/24/E Apparatus model/Product: STING - STING/EN - STING/24 - STING/24-BOOST - STING/24/R...

  • Seite 79: Règles De Sécurité

    fi n d’éviter toutes risques. NETTOYAGE ET INSPECTIONS La seule opération que l’utilisateur peut et doit faire est de débarrasser MAC/STING des feuilles, des brindilles et de tout autre détritus qui pourrait entraver sa manoeuvre. Attention! Opérez toujours quand la tension est coupée! D EA SYSTE M S.p .A .
  • Seite 80 DoC est émis sous notre seule responsabilité et qu'il concerne et accompagne le produit suivant : MAC - MAC/EN - MAC/R - MAC/24 - MAC24/EN - MAC/24/E Modèle d'appareil / Produit : STING - STING/EN - STING/24 - STING/24-BOOST - STING/24/R Type : Opérateur électromécanique pour portails battants...

  • Seite 81: Anweisungen Für Den Endbenutzer

    Hindernissen. Achtung! Eingriffe immer mit getrennter Stromzufuhr vornehmen! DEA SYST E M S .p. A . - V i a De ll a Te c ni c a, 6 - I TALY 36013 P IOV ENE RO CCH E T T E ( V I ) tel.

  • Seite 82: Eu-Konformitätserklärung

    E-Mail-Adresse: deasystem@deasystem.com erklärt, dass die Konformitätserklärung unter unserer alleinigen Verantwortung ausgestellt wurde und das folgende Produkt betrifft: MAC - MAC/EN - MAC/R - MAC/24 - MAC24/EN - MAC/24/E Vorrichtung Modell/Produkt STING - STING/EN - STING/24 - STING/24-BOOST - STING/24/R Typ.

  • Seite 83: Reglas De Seguridad

    DESBLOQUEO VERSIÓN ESTÁNDAR • Girar la tapa situada en la parte trasera de MAC para descubrir el orifi cio perfi lado que se encuentra debajo de la misma. • Introducir en el orifi cio perfi lado la llave de desbloqueo entregada, prestando atención al sentido de introducción (Fig.
  • Seite 84 Dirección de correo electrónico: deasystem@deasystem.com Declara que el DoC se emite bajo nuestra exclusiva responsabilidad y corresponde al siguiente producto: MAC - MAC/EN - MAC/R - MAC/24 - MAC24/EN - MAC/24/E Modelo del aparato/Producto: STING - STING/EN - STING/24 - STING/24-BOOST - STING/24/R Tipo: Operador electromecánico para puertas con hoja batiente...

  • Seite 85: Regras De Segurança

    LIMPEZA E INSPECÇÕES A única operação que o utilizador pode e deve efectuar é retirar do MAC/STING: folhas, ramos e todos os demais detritos que atrapalhem o seu movimento. Atenção! Realize estas operações com a alimentação eléctrica à máquina desligada! D EA SYSTE M S.p .A .
  • Seite 86 Endereço de e-mail: deasystem@deasystem.com declaramos que a DC é emitida sob a exclusiva responsabilidade e pertence ao produto seguinte: MAC - MAC/EN - MAC/R - MAC/24 - MAC24/EN - MAC/24/E Modelo do aparelho/produto: STING - STING/EN - STING/24 - STING/24-BOOST - STING/24/R Tipo: Operador electromecânico para portões de folha batente...

  • Seite 87: Czyszczenie I Przeglądy

    ODBLOKOWANIE WERSJI STANDARDOWEJ • Obrócić pokrywę usytuowaną na grzbiecie MAC-a, w taki sposób aby odsłonić otwór na klucz wysprzęglający znajdujący się pod nią; • Włożyć do otworu klucz wysprzęglający znajdujący się w zestawie, zwracając uwagę na kierunek wkładania (rys 8.a);...
  • Seite 88 36013 Piovene Rocchette (VI) - ITALY Telefon: +39 0445 550789 Adres e-mail: deasystem@deasystem.com MAC - MAC/EN - MAC/R - MAC/24 - MAC24/EN - MAC/24/E STING - STING/EN - STING/24 - STING/24-BOOST - STING/24/R Typ: Seria: 2006/42/EU (MD) .1.1 - 1.1.2 - 1.1.3 - 1.1.5 - 1.2.1 - 1.2.6 - 1.3.1 - 1.3.2 - 1.3.3 - 1.3.4 - 1.3.7 - 1.3.9 - 1.5.1 - 1.5.2 - 1.5.4 - 1.5.5 - 1.5.6 - 1.5.7 - 1.5.8 - 1.5.10 - 1.5.11 - 1.5.13 -1.6.1 - 1.6.2 - 1.6.4 - 1.7.2 - 1.7.3 - 1.7.4...

  • Seite 89: Правила Безопасности

    ПРЕДУПРЕЖДЕНИЕ Отключите питание к блоку управления до релиза мотор-редуктор. В случае, если вы не можете выключить питание, вы обязательно должны повторной блокировки двигателя в положении, в котором она была не заперта. Все модели MAC/STING оснащены механизмом разблокировки, который должен работать следующим образом: РАЗБЛОКИРОВКА СТАНДАРТНОГО ИСПОЛНЕНИЯ...
  • Seite 90 Via Della Tecnica, 6 36013 Piovene Rocchette (VI) - ITALY +39 0445 550789 deasystem@deasystem.com MAC - MAC/EN - MAC/R - MAC/24 - MAC24/EN - MAC/24/E STING - STING/EN - STING/24 - STING/24-BOOST - STING/24/R U (MD) VII B. - 1.1.2 - 1.1.3 - 1.1.5 - 1.2.1 - 1.2.6 - 1.3.1 - 1.3.2 - 1.3.3 - 1.3.4 - 1.3.7 - 1.3.9 - 1.5.1 - 1.5.2 - 1.5.4 - 1.5.5 - 1.5.6 - 1.5.7 - 1.5.8 - 1.5.10 - 1.5.11 - 1.5.13 -1.6.1 - 1.6.2 - 1.6.4 - 1.7.2 - 1.7.3...
  • Seite 92 BATCH DEA SYSTEM S.p.A. Via Della Tecnica, 6 - 36013 PIOVENE ROCCHETTE (VI) - ITALY tel: +39 0445 550789 - fax: +39 0445 550265 Internet: http:\\www.deasystem.com - E-mail: deasystem@deasystem.com...
