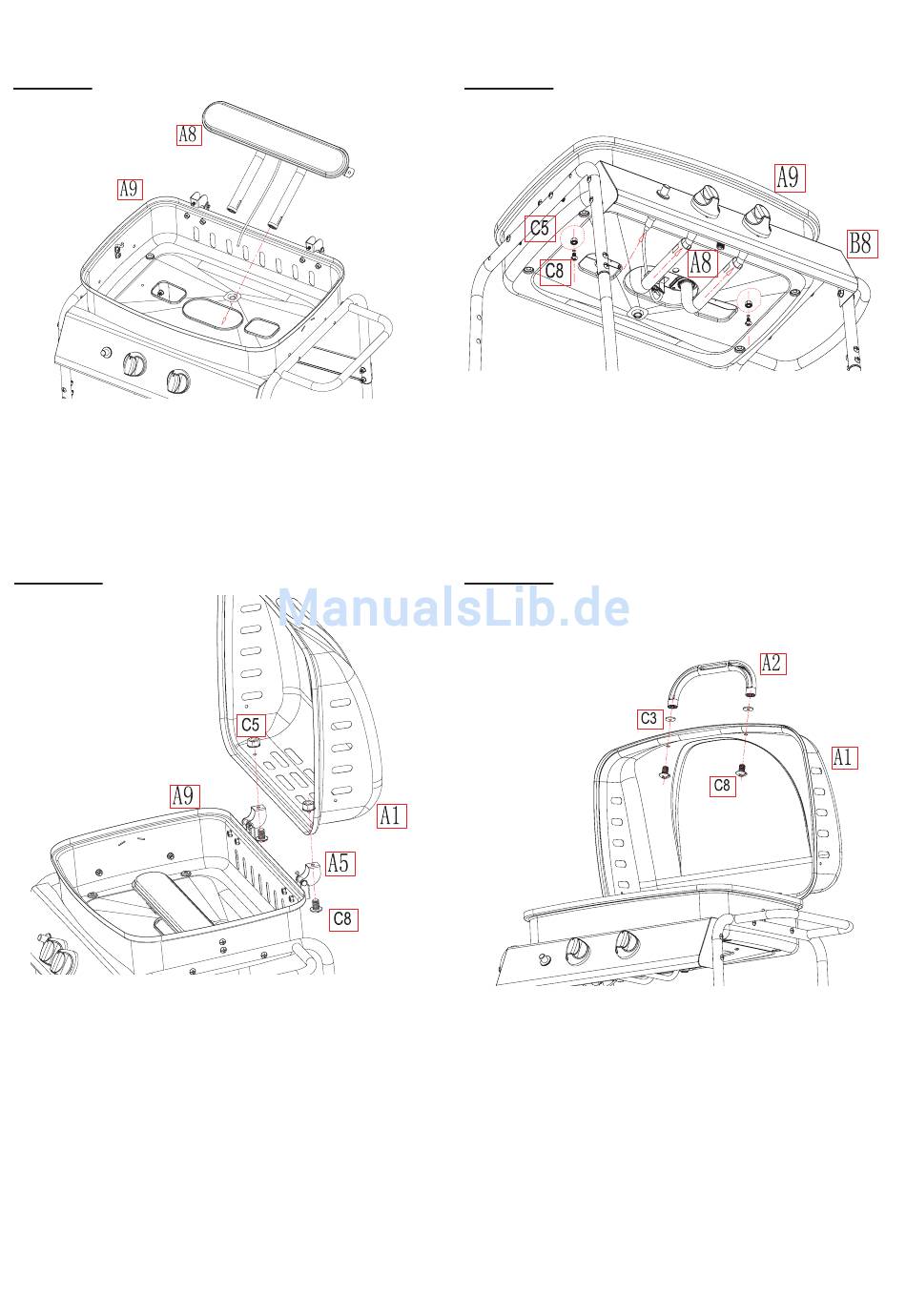

Schritt 9
Den Brenner (A8) durch die Öffnung im Brennergehäuse (A9)
stecken.
Schritt 11
Den Deckel (A1) mit den Scharnieren (A5) am Brennerge-
häuse (A9) mit Schrauben M5 x 10 (C8) und Muttern M5 (C5)
befestigen.
Schritt 10
Die Ventile an der Bedienblende (B8) mit den Venturirohren
am Brenner (A8) ausrichten. Stellen Sie sicher, dass alle
Ventilspitzen vollständig in die Venturirohre fassen und gut
ausgerichtet sind. Die Rohrenden sitzen lose über den Düsen.
Dieser Luftspalt ist gewünscht!
Den Brenner (A8) am Brennergehäuse (A9) mit Schrauben M5 x
10 (C8) und Muttern M5 (C5) befestigen. Die Brennerelektrode in
das Ventil an der Bedienblende (B8) setzen.
Schritt 12
Die Unterlegscheiben (C3) zwischen Deckelgriff (A2) und
Deckel (A1) legen und den Deckelgriff mit Schrauben M5 x 10
(C8) befestigen.
9
