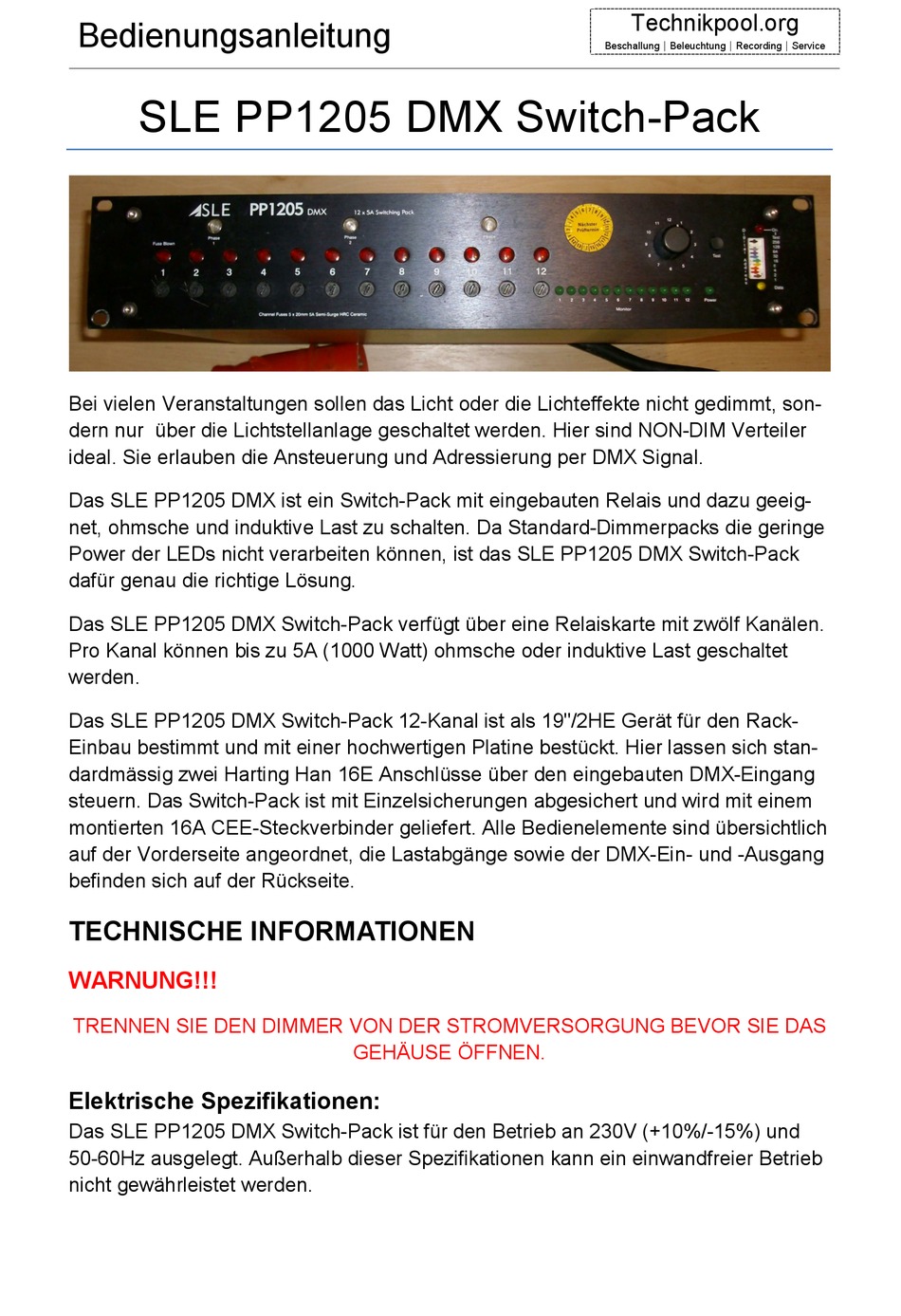

SLE PP1205 Bedienungsanleitung
Dmx switch-pack
Technikpool.org
Bedienungsanleitung
BeschallungBeleuchtungRecordingService
SLE PP1205 DMX Switch-Pack
Bei vielen Veranstaltungen sollen das Licht oder die Lichteffekte nicht gedimmt, son-
dern nur über die Lichtstellanlage geschaltet werden. Hier sind NON-DIM Verteiler
ideal. Sie erlauben die Ansteuerung und Adressierung per DMX Signal.
Das SLE PP1205 DMX ist ein Switch-Pack mit eingebauten Relais und dazu geeig-
net, ohmsche und induktive Last zu schalten. Da Standard-Dimmerpacks die geringe
Power der LEDs nicht verarbeiten können, ist das SLE PP1205 DMX Switch-Pack
dafür genau die richtige Lösung.
Das SLE PP1205 DMX Switch-Pack verfügt über eine Relaiskarte mit zwölf Kanälen.
Pro Kanal können bis zu 5A (1000 Watt) ohmsche oder induktive Last geschaltet
werden.
Das SLE PP1205 DMX Switch-Pack 12-Kanal ist als 19"/2HE Gerät für den Rack-
Einbau bestimmt und mit einer hochwertigen Platine bestückt. Hier lassen sich stan-
dardmässig zwei Harting Han 16E Anschlüsse über den eingebauten DMX-Eingang
steuern. Das Switch-Pack ist mit Einzelsicherungen abgesichert und wird mit einem
montierten 16A CEE-Steckverbinder geliefert. Alle Bedienelemente sind übersichtlich
auf der Vorderseite angeordnet, die Lastabgänge sowie der DMX-Ein- und -Ausgang
befinden sich auf der Rückseite.
TECHNISCHE INFORMATIONEN
WARNUNG!!!
TRENNEN SIE DEN DIMMER VON DER STROMVERSORGUNG BEVOR SIE DAS
GEHÄUSE ÖFFNEN.
Elektrische Spezifikationen:
Das SLE PP1205 DMX Switch-Pack ist für den Betrieb an 230V (+10%/-15%) und
50-60Hz ausgelegt. Außerhalb dieser Spezifikationen kann ein einwandfreier Betrieb
nicht gewährleistet werden.
Inhaltszusammenfassung für SLE PP1205
- Seite 1 über die Lichtstellanlage geschaltet werden. Hier sind NON-DIM Verteiler ideal. Sie erlauben die Ansteuerung und Adressierung per DMX Signal. Das SLE PP1205 DMX ist ein Switch-Pack mit eingebauten Relais und dazu geeig- net, ohmsche und induktive Last zu schalten. Da Standard-Dimmerpacks die geringe Power der LEDs nicht verarbeiten können, ist das SLE PP1205 DMX Switch-Pack...
- Seite 2 Max. Last : 13.9kW @ 230V Last pro Kanal: min. 0.1A, max. 5A Stromverbrauch ohne Last: 10W Der SLE PP1205 DMX Switch-Pack ist für ohmsche, induktive Lasten und dimmbare elektronische Trafos (kompatibel mit Phasenanschnittdimmer) ausgelegt. Belüftung und Kühlung Das SLE PP1205 DMX Switch-Pack ist mit einem Lüfter gekühlt.
- Seite 3 Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService Kontrollleuchte für die Sicherung Eine rote Anzeige befindet sich über jeder Kanalsicherung und leuchtet, wenn die Sicherung durchgebrannt ist. Anschluss an den DMX-512 Controller Die Verbindung zwischen Controller und Gerät muss mit einem zweipoligen ge- schirmten Kabel erfolgen. Die Steckverbindung geht über 5-polige XLR-Stecker und - Kupplungen.
- Seite 4 Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Nachdem Sie die Startadresse definiert haben, können Sie das SLE PP1205 DMX Switch-Pack über Ihren Controller ansteuern. Technische Daten Power-Input: 3-phasig 230/380V / 50Hz ...
