EVENTEK ET300 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für EVENTEK ET300
-
Seite 2: Bedienfeld

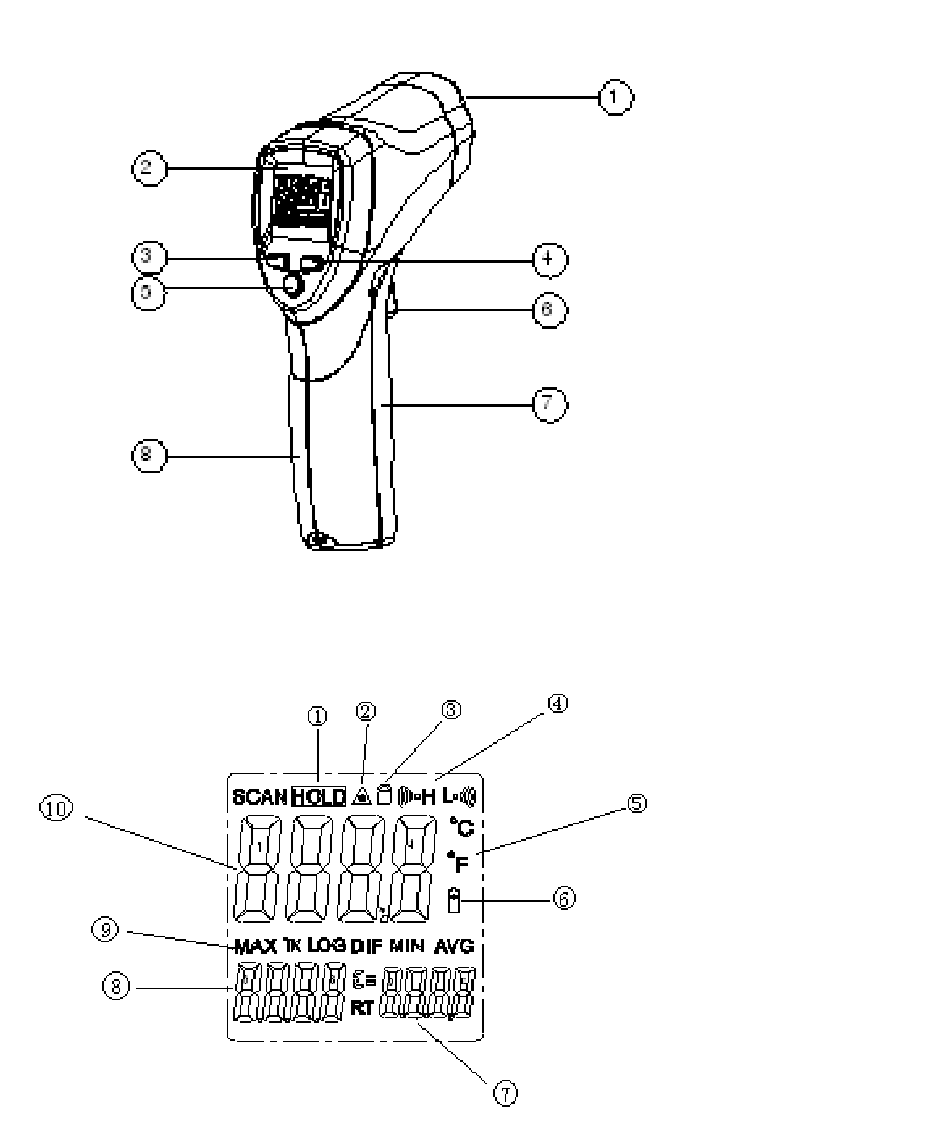

BEDIENFELD Infrarot-Sensor LCD-Display ▲-Taste / Laserpointer ▼-Taste / Beleuchtung Modus-Taste Auslöser Messung Batteriefachdeckel Griff DISPLAYANZEIGE 1) HOLD-Symbol 2) Symbol „Laser aktiv“ 3) Verschluss-Symbol 4) Symbol Alarmgrenzwert hoch / tief 5) Symbol °C / °F 6) Batteriezustandsanzeige 7) Anzeige Emissionsgrad 8) Anzeige der gemessenen (Max) Maximum-Temperatur 9) Symbol Max-Wert 10) Aktuell gemessene Temperatur TASTATUR... -
Seite 3: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Das Infrarot-Thermometer FIRT 550-Pocket misst schnell und berührungslos die Oberflächentemperatur von Wänden, Böden, oder anderen Objekten, die schwer zugänglich sind (sich bewegen, unter elektrischer Spannung stehen, heiß sind). Die von der gemes- senen Oberfläche abgestrahlte Wärme wird von einem Sensor in eine Temperaturanzeige umgewandelt. -
Seite 4: Technische Daten
• Anzeige des Maximalwertes • LCD-Display mit Hintergrundbeleuchtung • Festlegung von Alarmwerten TECHNISCHE DATEN Optische Auflösung (D:S) 12 : 1 Auflösung Display 0,1°C Genauigkeit bei Umgebungstemperatur -50°C bis +20°C ± 2,5°C +20°C bis +300°C ± 1,0 % +300°c bis +550°C ±... -
Seite 5: Bedienung
Das Verhältnis von Messabstand zur Messfleckgröße ist relevant für die Bewertung, welchen Messbereich Sie abdecken. Je größer der Abstand zwischen Gerät und Objekt, desto größer der Mess- bereich. Schalten Sie den Laserpointer ein; dieser zeigt Ihnen den genauen Messfleck an. Beachte: Das Ziel muss immer größer sein als der Messfleck. - Seite 6 Emissionsgrad Der Emissionsgrad ist ein Wert, der die Energieabstrahlungscharak- teristik eines Materials beschreibt. Je höher dieser Wert, desto höher die Fähigkeit eines Materials, seine eigene Wärmestrahlung ohne Einfluss von Reflexionen auszustrahlen (z. B. Oberflächen aus Metall haben nur einen sehr niedrigen Emissionsgrad – dies muss bei der Interpretation der Messwerte berücksichtigt werden).
- Seite 7 MAX-Temperaturwert Im Display wird die im Messzeitraum (zwischen Drücken und Los- lassen des Messauslösers) gemessene Maximaltemperatur ( Display- ) angezeigt. anzeige 8 Beachte: Wenn das Gerät aus einer warmen Umgebung in eine kalte ge- bracht wird oder umgekehrt, vor der Messung einige Minuten warten, bis der IR-Sensor sich an die Umgebungstemperatur angepasst hat.
- Seite 8 MODE-TASTE Mit der Mode-Taste gelangen Sie ins Menü, wo Sie verschiedene Werte festlegen können. Mode-Taste 1 x drücken Einstellung des Emissionsgrades mit den ▼/ ▲-Tasten. EMS setzen Mode-Taste 2 x drücken Einstellung LOCK an/aus mit den ▼/ ▲- Tasten. Mit LOCK an wird eine Dauer- LOCK an/aus messung durchgeführt, ohne dass Sie den Messauslöser ständig gedrückt hal-...
-
Seite 9: Pflege Und Wartung
PFLEGE UND WARTUNG EINLEGEN / WECHSELN DER BATTERIE Wenn das Symbol im Display erscheint, muss die Batterie ausgetauscht werden. Batteriefachdeckel öffnen, alte Batterie ent- nehmen und neue 9V Batterie einlegen. Polarität beachten. Batte- riefachdeckel wieder schließen. Gerät gelegentlich mit einem feuchten Tuch reinigen. Keine scharfen Reinigungsmittel verwenden. -
Seite 10: Haftungsausschluss
• Es kann nicht ausgeschlossen werden, dass das Gerät andere Geräte stört oder von anderen Geräten gestört wird. GARANTIE • Die Garantie beträgt zwei (2) Jahre, beginnend mit dem Ver- kaufsdatum. • Die Garantie erstreckt sich nur auf Mängel wie Material- oder Herstellungsfehler sowie auf die Nichterfüllung zugesicherter Eigenschaften. - Seite 11 • Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn. • Der Hersteller und sein Vertreter haften nicht für Folge- schäden und entgangenen Gewinn durch Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwendung außerhalb der üblichen Einsatzbereiche.
