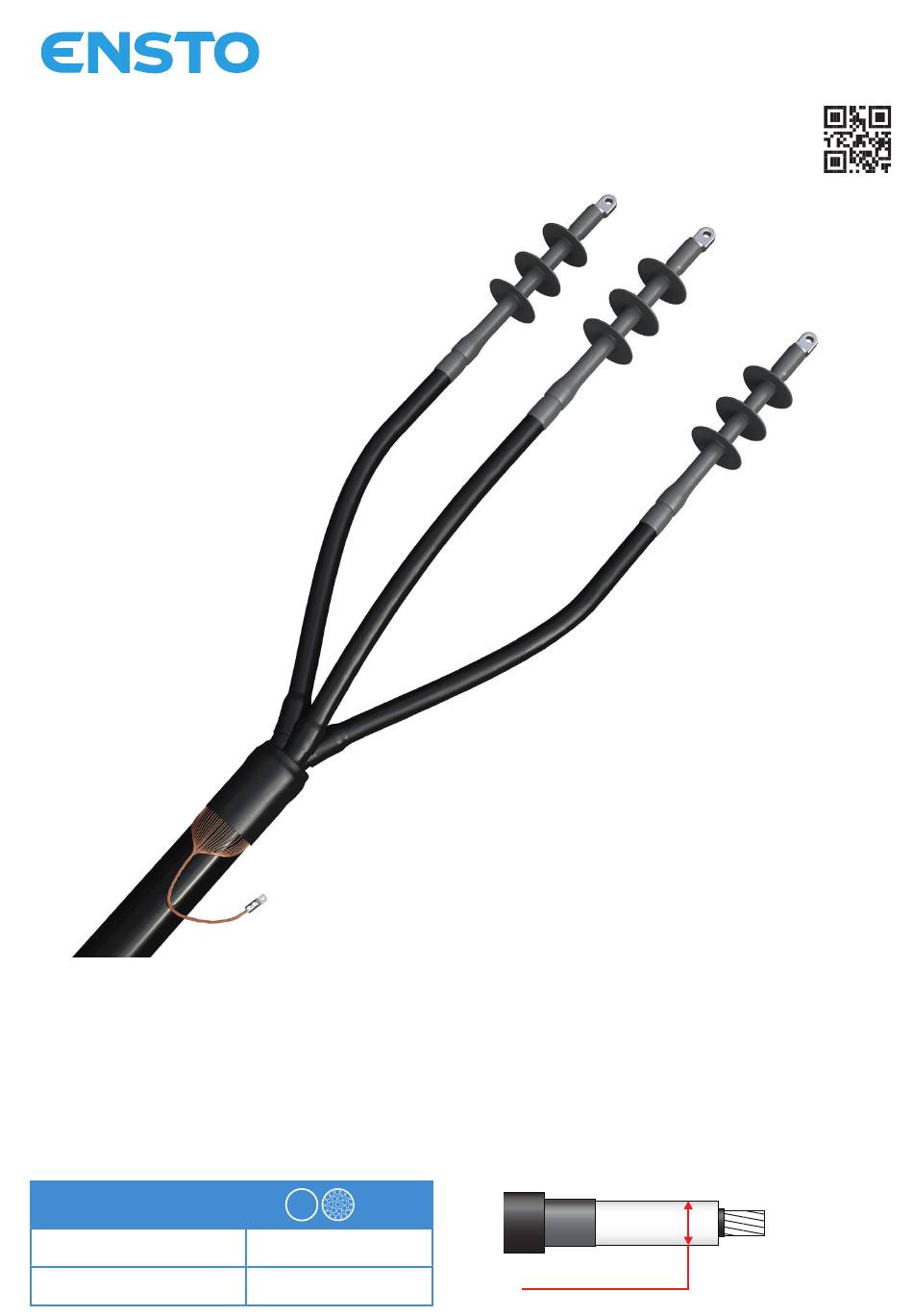

ensto COTH3.2402L Installationsanleitung

Vorschau ausblenden

Quicklinks

Diese Anleitung herunterladen
COTH3.2402L
U
/U (U
) kV
o
m
12.7/22 (24) kV
6.35/11 (12) kV
mm
2
10-95
35-95
Ø: 13.8 ... 27.0 mm
PEM-COTH3_2402L
2022-05-16
Revision D
loading

Verwandte Anleitungen für ensto COTH3.2402L

Inhaltszusammenfassung für ensto COTH3.2402L

  • Seite 1 PEM-COTH3_2402L 2022-05-16 Revision D COTH3.2402L /U (U ) kV 12.7/22 (24) kV 10-95 Ø: 13.8 ... 27.0 mm 6.35/11 (12) kV 35-95...
  • Seite 2 - Ensto accepterer intet erstatningsansvar i forbindelse med forkert anvendelse, fejlagtig instal- kommende som utfører montasjen. lation af produkter eller manglende overholdelse af nationale sikkerhedsforskrifter eller øvrige - Ensto tar ikke noe ansvar vedrørende krav som følge av feil bruk, feil installasjon eller ignorerte bestemmelser. nasjonale sikkerhetsforskrifter eller andre nasjonale bestemmelser.
  • Seite 3 2022-05-16 Revision D PEM-COTH3_2402L 3/20 CTSBGEL12-35L PEE64 150 mm CATTG12.18/100-35L CT149 SSET16 1100 mm PA23 SSBO10 PEE39/1500 LA95N13SB1 PEE225W LUG6-50/12LVTIN PEM-COTH3_2402L PEE92.10 1000 mm SSM83.3 1x360 mm SMG200 2x100 mm MPA21 RFL15 RFL15 PEE64.1 600 mm...
  • Seite 4 4/20 PEM-COTH3_2402L Revision D 2022-05-16 PEE64 PEE64 700-1400 SSM83 SSM83 x 2/3 100%...
  • Seite 5 2022-05-16 Revision D PEM-COTH3_2402L 5/20 SSM83 x 2/3 100% SSM83 SSBO10 SSBO10...
  • Seite 6 6/20 PEM-COTH3_2402L Revision D 2022-05-16 PEE92.10 PEE92.10...
  • Seite 7 2022-05-16 Revision D PEM-COTH3_2402L 7/20 LUG6-50/12LVTIN ≥ 90 Nm SSET16 SSET16...
  • Seite 8 8/20 PEM-COTH3_2402L Revision D 2022-05-16 SSM83 SSM83 60 mm SSET16 SSET16...
  • Seite 9 2022-05-16 Revision D PEM-COTH3_2402L 9/20 SSET16 PEE64.1 PEE64.1 Ø ≥ 13.8...
  • Seite 10 10/20 PEM-COTH3_2402L Revision D 2022-05-16 CATTG12.18/100-35L CATTG12.18/100-35L CATTG12.18/100-35L CATTG12.18/100-35L...
  • Seite 11 2022-05-16 Revision D PEM-COTH3_2402L 11/20 ⌀ mm² mm² mm² mm² d = 15 90° 10-70 90° 10-70 LA95N13SB1 3.6-12 10-95 10-50 120° 10-50 120° 10-50 = 26 1 . . 2 . . > 90 Nm 3 . . 4 . . 5 .
  • Seite 12 12/20 PEM-COTH3_2402L Revision D 2022-05-16 CT149 CT149 SMG200 SMG200 SMG200 PEE225W PEE225W...
  • Seite 13 2022-05-16 Revision D PEM-COTH3_2402L 13/20 SMG200 SMG200 CATTG12.18/100-35L PEE225W PEE225W RFL15 RFL15 RFL15...
  • Seite 14 14/20 PEM-COTH3_2402L Revision D 2022-05-16 CTSBGEL12-35L CTSBGEL12-35L...
  • Seite 15 2022-05-16 Revision D PEM-COTH3_2402L 15/20...
  • Seite 16 16/20 PEM-COTH3_2402L Revision D 2022-05-16...
  • Seite 17 2022-05-16 Revision D PEM-COTH3_2402L 17/20 12 kV 24 kV 36 kV 42 kV §§§ §§§ §§§ §§§ §§§ §§§ §§§ §§§ (mm) (mm) § § § = according to local requirements...
  • Seite 18 18/20 PEM-COTH3_2402L Revision D 2022-05-16...
  • Seite 19 2022-05-16 Revision D PEM-COTH3_2402L 19/20...
