Lektri-Co 1P7K Benutzer- Und Installationshandbuch

Vorschau ausblenden Andere Handbücher für 1P7K:
Diese Anleitung herunterladen
Inhaltsverzeichnis

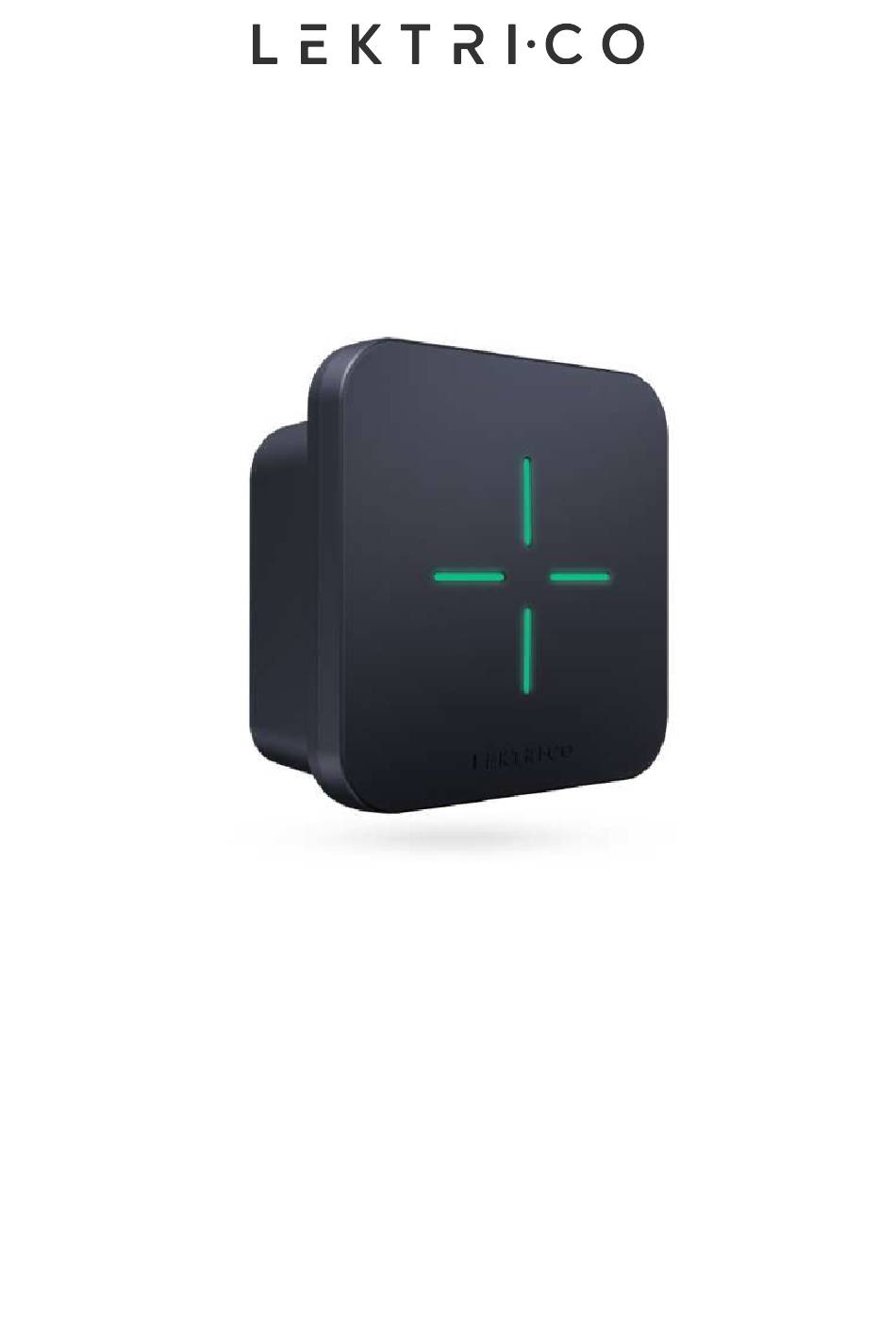

1P7K
Benutzer- und
Installationshandbuch
Version der Dokumentation: v2.2
Juli 2022
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lektri-Co 1P7K

Inhaltszusammenfassung für Lektri-Co 1P7K

  • Seite 1 1P7K Benutzer- und Installationshandbuch Version der Dokumentation: v2.2 Juli 2022...

  • Seite 2: Haftungsausschluss

    Anhänge, sind vertraulich und nur für 1P7K-Benutzer bestimmt. Jegliche Weitergabe oder Verteilung (in jeglichem Format) ist daher strengstens verboten und gesetzwidrig. Alle Softwareanwendungen oder Webportale, die für den Betrieb des 1P7K- Ladegeräts erforderlich sind, müssen Lizenzvereinbarungen unterliegen und dürfen nur unter den Bedingungen der jeweiligen Vereinbarung genutzt werden.
  • Seite 3 Vielen Dank, dass Sie sich für den Kauf des Ladegerätes LEKTRI.CO 1P7K entschieden haben! In diesem Handbuch finden Sie ausführliche Erläuterungen zur Installation, Einrichtung und Verwendung des Ladegeräts. Für andere Sprachen, Videoanleitungen oder Unterstützung gehen Sie bitte auf die untenstehende URL: https://lektri.co/1p7k...

  • Seite 4: Inhaltsverzeichnis

    Inhalt 1. SICHERHEITSHINWEISE ....................... 5 2. MACHEN SIE SICH MIT IHREM LADEGERÄT 1P7K VERTRAUT ........6 3. TECHNISCHE ANGABEN ..................... 8 3.1. Allgemeine Eigenschaften ..................8 3.2. Elektrische Eigenschaften ..................8 3.3. Konnektivität ....................... 8 3.4. Mechanische Eigenschaften ..................8 3.5.

  • Seite 5: Sicherheitshinweise

    Übereinstimmung mit den in Ihrem Land geltenden elektrischen Vorschriften installiert werden. Das Ladegerät 1P7K ist ein elektrisches Gerät, das immer an 230 V Wechselstrom angeschlossen ist. Das Berühren von nicht isolierten Teilen (z. B. Leiterplattenstifte im Inneren, Steckverbinder, nicht isolierte Teile von Kabeln) führt zu einem Stromschlag.

  • Seite 6: Machen Sie Sich Mit Ihrem Ladegerät 1P7K Vertraut

    Das 1P7K ist ein kompaktes, einfach zu bedienendes Steckerladegerät. Herzlichen Glückwunsch zur Teilnahme an der elektrischen Revolution! Ihr 1P7K ist ein einphasiges Ladegerät, das Ihr Elektrofahrzeug mit bis zu 7,4 kW aufladen kann. Seine intelligenten Funktionen ermöglichen es Ihnen, das Ladegerät über die mobile App LEKTRI.CO aus der Ferne zu steuern und einzustellen.
  • Seite 7 DAS PRODUKTETIKETT BEFINDET SICH AUF DER RÜCKSEITE DES LADEGERÄTS. DAS ETIKETT ENTHÄLT NÜTZLICHE INFORMATIONEN ÜBER DAS PRODUKT. • Hersteller • Seriennummer und ein Strichcode • Elektrische Eigenschaften • Eigenschaften der Umwelt • Zertifizierungen Abb. 2 Produktetikett des Ladegeräts 1P7K Benutzer- und Installationshandbuch 1P7K...

  • Seite 8: Technische Angaben

    • Gewicht: 4 kg (einschließlich Ladekabel, Stecker und Verpackung). • Schutzart: IP54 • Schockschutz: IK10 • Werkstoff: PC + ABS, flammhemmend (V0), recycelbar, UV-beständig. • Steckverbinder des Stromversorgungskabels: WAGOTM-Steckverbinder für Hebelwirkung, auf der Leiterplatte montiert • Länge des Ladekabels: 5m Benutzer- und Installationshandbuch 1P7K...

  • Seite 9: Umwelteigenschaften

    • Temperaturbereich für Lagerung und Transport: -30°C und +60°C • Relative Luftfeuchtigkeit: maximal 96% nicht kondensierend 3.6. ZUSTAND DER LED-LEUCHTEN Das Ladegerät 1P7K verfügt auf der Vorderseite über eine Status-LED in Form eines Kreuzes, die, je nach Ladestatus, in verschiedenen Farben leuchtet. Benutzer- und Installationshandbuch 1P7K...
  • Seite 10 LED-LEUCHTE DES LADEGERÄTES LED 1P7K Die verschiedenen Ladezustände werden durch unterschiedliche LED-Farben dargestellt, wie unten beschrieben: GRÜN blinkend: verfügbar und mit Wi-Fi verbunden. GRÜN leuchtet konstant: verfügbar und nicht in Gebrauch (nicht mit dem Elektrofahrzeug verbunden). BLAU konstant ein: ist mit dem Elektrofahrzeug verbunden und wartet darauf, dass das Fahrzeug sein Ladeprogramm startet.

  • Seite 11: Transport Und Lagerung

    3.7. TRANSPORT UND LAGERUNG Das Ladegerät 1P7K sollte mit großer Sorgfalt transportiert werden, um Stöße zu vermeiden, die das Produkt beschädigen könnten. Legen Sie keine schweren Gewichte auf dem oberen Teil der Verpackung des Ladegeräts. Treten Sie nicht auf das Ladegerät, das Ladekabel und den Stecker.
  • Seite 12 Zusätzlich zu den oben genannten Normen verfügt das Ladegerät 1P7K über die folgenden Zertifizierungen: • CE-Zertifizierung - Einhaltung der Gesundheits-, Sicherheits- und Umweltstandards für den Europäischen Wirtschaftsraum (EWR). • Beschränkung gefährlicher Stoffe - das Design und der Herstellungsprozess dieses Produkts entsprechen der RoHS 2 Richtlinie 2011/65/EU.

  • Seite 13: Installation Des Ladegerätes 1P7K

    Ladegeräts 1P7K beginnen, sollten Sie dieses Dokument sorgfältig lesen, alle Warnhinweise beachten und sämtliche Anweisungen, die in diesem Handbuch ACHTUNG! beschrieben sind, befolgen. 4.1. NOTWENDIGE WERKZEUGE Für die ordnungsgemäße Installation des Ladegeräts 1P7K sind die folgenden Werkzeuge erforderlich: Hammer Bohrmaschine Bohrer Kegelförmiger...

  • Seite 14: Vor Der Installation Des Ladegerätes 1P7K

    Metallmastes bei Regen nicht in einer Wasserpfütze steht. 4.3. VOR DER INSTALLATION DES LADEGERÄTES 1P7K • Vor der Installation des Ladegeräts 1P7K muss die Elektroinstallation zur Versorgung des Ladegeräts mit elektrischer Energie installiert werden. Die elektrische Anlage zur Versorgung des Ladegeräts mit elektrischer Energie muss die folgenden Eigenschaften aufweisen: •...

  • Seite 15: Etappen Der Installation

    Sie die in Abschnitt 4.2 Planung der Installation beschriebenen Empfehlungen berücksichtigen. 4.4.1. WANDMONTAGE Um das Ladegerät 1P7K an der Wand zu installieren, befolgen Sie die unten beschriebenen Installationsschritte. Installationsschritte: Nehmen Sie das Ladegerät aus der Verpackung und stellen Sie sicher,...
  • Seite 16 Wand. Zur schnellen und ordnungsgemäßen Markierung der Befestigungspunkte verwenden Sie bitte die mitgelieferte Bohrschablone. Es wird empfohlen, das Ladegerät 1P7K in einer Höhe von 1,3 m über dem Boden zu installieren. Bohren Sie Löcher in die Wand, wo die Punkte markiert sind. Der Durchmesser der Löcher hängt von der Art der verwendeten Ankerbolzen...
  • Seite 17 Ladegeräts einzuführen. Es sind 2 leicht zu Abb. 4 Bohrschablone für schneidende Bereiche vorhanden, durch die die Befestigungspunkte des das Stromversorgungskabel in das Ladegerät 1P7K-Ladegeräts eingeführt werden kann. Ein Bereich befindet Abb. 5 Schnittflächen für das Stromversorgungskabel Benutzer- und Installationshandbuch 1P7K...
  • Seite 18 Rückseite. Wenn die linke untere Aussparung verwendet wird, überspringen Sie diesen Schritt. Charger Wall Sealing Abb. 6 Befestigungspunkte des 1P7K Wenn Sie die Schrauben zu fest anziehen, kann das Kunststoffgehäuse des Ladegeräts brechen. ACHTUNG! Befestigen Sie das Hauptgehäuse des Ladegeräts an der Wand, indem Sie...
  • Seite 19 Steckverbinder eingesteckt sind und dass keine losen Teile der Andern oder Adern mit Draht (elektrischer Schutz vor direktem Kontakt) sichtbar sind. Ein falscher Anschluss kann zu einem falschen Kontakt führen, der eine Brandgefahr darstellen kann. Abb. 8 Verdrahtungsreihenfolge für das Stromversorgungskabel Benutzer- und Installationshandbuch 1P7K...
  • Seite 20 Prüfen Sie, ob die Gummidichtung an der Innenkante des Gehäuses an der vorgesehenen Stelle festsitzt. Wenn die Frontabdeckung über einer Gummidichtung angebracht wird, die nicht richtig befestigt ist, kann die Schutzart IP54 des Ladegeräts beeinträchtigt werden. Abb. 10 Installationsverfahren der Frontabdeckung Benutzer- und Installationshandbuch 1P7K...
  • Seite 21 Weitere Informationen zu den LEDs auf der Frontabdeckung finden Sie in Abschnitt 3.6 Zustand der LED-Leuchten. 23. Verbinden Sie das Ladegerät 1P7K mit Ihrem Wi-Fi-Netzwerk, um es zu verwalten und einzustellen. Bitte folgen Sie den Anweisungen in Kapitel 6. ENJOY YOUR NEW 1P7K CHARGER.

  • Seite 22: Installation Auf Einem Metallmast (Option -Kann Separat Gekauft Werden)

    Ladegerät 1P7K zu bieten, hat LEKTRI.CO einen optionalen Metallmast entwickelt, der separat erworben werden kann. Um das Ladegerät 1P7K auf dem Metallmast zu installieren, folgen Sie bitte den Installationsanweisungen, die im Handbuch beschrieben sind und mit dem Metallmast geliefert werden.

  • Seite 23: Ladegerät Startet Nicht

    • prüfen Sie, ob die Stifte des Anschlusssteckers beschädigt oder verschmutzt sind (z. B. durch Staub oder Schmutz); Schalten Sie die Stromversorgung des Ladegeräts 1P7K immer über den entsprechenden MCB aus, bevor Sie die Stifte des Anschlusssteckers reinigen.

  • Seite 24: Der Anschlussstecker Kann Nicht Vom Elektrofahrzeug Abgezogen Werden

    Stellen Sie sicher, dass Sie mit demselben Wi-Fi-Netzwerk verbunden sind wie das Ladegerät. stellen Sie sicher, dass Ihr Router DNS-Multicast (mDNS) und DNS Service Discovery (DNS-SD) unterstützt. Starten Sie den Router und das Ladegerät neu. Abb. 16 Taste zum Zurücksetzen auf Werkseinstellungen Benutzer- und Installationshandbuch 1P7K...

  • Seite 25: Auf Werkseinstellungen Zurücksetzen

    Vorgang ist, der beim Einschalten des Ladegeräts erfolgt. ACHTUNG! Wenden Sie sich bitte an LEKTRI.CO oder an Ihren Lieferanten vor Ort, um weitere Informationen darüber zu erhalten, wie Sie die Werkseinstellungen wiederherstellen können. Kontaktinformationen finden Sie in Abschnitt 8.2 Unterstützung Benutzer- und Installationshandbuch 1P7K...

  • Seite 26: Betrieb Des 1P7K-Ladegerätes

    Um den Ladevorgang zu starten, schließen Sie das Ladekabel an das Elektrofahrzeug an und stellen Sie sicher, dass es sicher befestigt ist. Das Ladegerät 1P7K beginnt über den Typ-2-Stecker mit dem Fahrzeug zu kommunizieren. Die LED der Frontabdeckung leuchtet kontinuierlich blau.

  • Seite 27: Notausschaltung

    Sicherheitsvorschriften für elektrische Geräte zu beachten. Unbefugte Eingriffe sind streng verboten. Eingriffe dürfen nur von qualifiziertem Personal durchgeführt werden. Andernfalls kann es zu einem Stromschlag kommen, der tödlich sein kann oder zu schweren Verletzungen führt ACHTUNG! Benutzer- und Installationshandbuch 1P7K...

  • Seite 28: Konfiguration Des 1P7K-Ladegerätes

    6. KONFIGURATION DES 1P7K-LADEGERÄTES Zur Konfiguration des Ladegeräts 1P7K verwenden Sie die spezielle App LEKTRI.CO. Die folgenden Parameter können eingestellt werden: Alias. Weisen Sie dem Ladegerät einen Alias (Spitznamen) zu, um es auf der Instrumententafel leicht identifizieren zu können. Tipp: Verwenden Sie auch Emoticons! Lastausgleichsmodus.

  • Seite 29: Installation Und Einstellung Des Lastausgleichssensors

    Im Modus Green (Grün) wird Ihr Fahrzeug nur mit grüner Energie geladen: Der Ladevorgang wird nur dann gestartet und die überschüssige Solarenergie verwendet, wenn ausreichend überschüssige Solarenergie verfügbar ist. Wenn die Solarleistung unter den Mindestladestrom fällt, wird der Ladevorgang unterbrochen, bis wieder Solarstrom zur Verfügung steht. Benutzer- und Installationshandbuch 1P7K...

  • Seite 30: Wi-Fi-Verbindung

    Verbindung mit dem Netzwerk wird die IP Ihres Geräts oben rechts auf der Seite, wenn Sie über das WiFi-Symbol fahren, oder unten auf der Seite angezeigt. Diese IP-Adresse wird benötigt, um auf die Benutzeroberfläche Ihres Geräts zuzugreifen, nachdem Sie sich erneut mit dem WiFi-Netzwerk verbunden haben. Benutzer- und Installationshandbuch 1P7K...

  • Seite 31: Einstellen Des Lastausgleichssystems Und Des Ladegeräts

    Leistungsschalters ein. Die hinzugefügten Ladegeräte passen ihre Ladekapazität so an, dass dieser Wert während des Ladevorgangs nicht überschritten wird. Fügen Sie die IP-Adressen der Ladegeräte, die ihre Ladeleistung dynamisch anpassen müssen, hinzu. Bei einphasigen Systemen (Shelly EM) wählen Sie Phase 1. Benutzer- und Installationshandbuch 1P7K...
  • Seite 32 Anleitung beschrieben an. Jede andere Methode kann zu Schäden und/oder Verletzungen führen. Verwenden Sie das Gerät nur an Netzen und Apparaten, die allen geltenden Vorschriften entsprechen. Ein Kurzschluss in der Netzversorgung oder in einem an das Gerät angeschlossenen Apparat kann das Gerät beschädigen. Benutzer- und Installationshandbuch 1P7K...
  • Seite 33 ©2021 LEKTRI.CO®. Alle Rechte vorbehalten. LEKTRI.CO® ist eine eingetragene Marke von SC CIVITRONIC SRL. Alle Rechte an den Marken She® und Shelly® und anderen geistigen Rechten im Zusammenhang mit diesem Gerät gehören Allterco Robotics EOOD. Benutzer- und Installationshandbuch 1P7K...

  • Seite 34: Einstellung Aus Der Lektrico-Anwendung

    Die App hilft Ihnen zunächst, Ihr Gerät mit dem WiFi-Netzwerk zu verbinden. Mit der LEKTRICO-App können Sie dann auf das Ladegerät zugreifen und es lokal oder aus der Ferne steuern. Abb. 17 Einstellung des Ladegeräts in der App LEKTRI.CO Benutzer- und Installationshandbuch 1P7K...
  • Seite 35 Sobald Sie die Einrichtung Ihres Geräts abgeschlossen haben, wird Ihr Ladegerät auf der Instrumententafel angezeigt. Sie können jetzt den Ladevorgang und die Ladeleistung steuern und auf die Einstellungen Ihres Ladegeräts zugreifen. Abb. 18 Instrumententafel der App Abb. 19 Laden aus der App LEKTRI.CO LEKTRI.CO Benutzer- und Installationshandbuch 1P7K...

  • Seite 36: Wartung Und Unterstützung

    9. WARTUNG UND UNTERSTÜTZUNG 9.1. WARTUNG Obwohl das Ladegerät 1P7K für den wartungsfreien Betrieb ausgelegt ist, wird empfohlen, den Zustand des Ladegeräts regelmäßig zu überprüfen. Schalten Sie immer die Stromversorgung des Ladegeräts aus, bevor Sie den Status des Ladegeräts überprüfen.

  • Seite 37: Unterstützung

    Timișoara, TM 300195, Rumänien 9.3. GARANTIE Für das Ladegerät 1P7K gilt eine 2-Jahres-Garantie für Herstellungsfehler ab dem auf der Quittung oder Rechnung angegebenen Kaufdatum. Jedem Garantieanspruch muss eine Kopie der Quittung oder Rechnung beigefügt werden. Es ist daher ratsam, die Quittung/Rechnung an einem sicheren Ort aufzubewahren.

  • Seite 38: Hinweise

    10. HINWEISE Benutzer- und Installationshandbuch 1P7K...
  • Seite 39 Benutzer- und Installationshandbuch 1P7K...
