Tronix CSC 1 Bedienungsanleitung

Hdmi-extender(für cat-5e kabel)
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

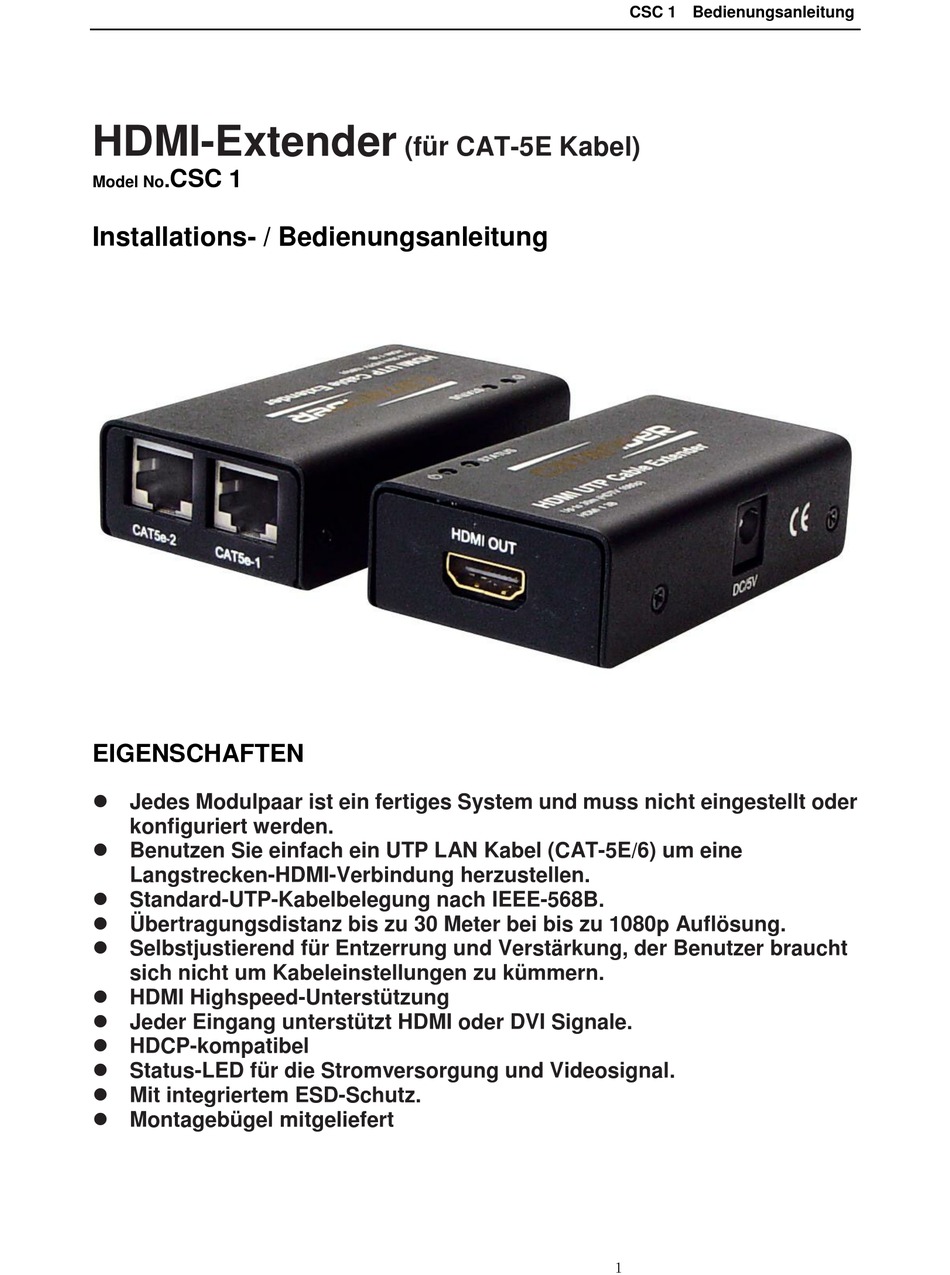

HDMI-Extender
CSC 1
.
Model No
Installations- / Bedienungsanleitung
EIGENSCHAFTEN
 Jedes Modulpaar ist ein fertiges System und muss nicht eingestellt oder
konfiguriert werden.
 Benutzen Sie einfach ein UTP LAN Kabel (CAT-5E/6) um eine
Langstrecken-HDMI-Verbindung herzustellen.
 Standard-UTP-Kabelbelegung nach IEEE-568B.
 Übertragungsdistanz bis zu 30 Meter bei bis zu 1080p Auflösung.
 Selbstjustierend für Entzerrung und Verstärkung, der Benutzer braucht
sich nicht um Kabeleinstellungen zu kümmern.
 HDMI Highspeed-Unterstützung
 Jeder Eingang unterstützt HDMI oder DVI Signale.
 HDCP-kompatibel
 Status-LED für die Stromversorgung und Videosignal.
 Mit integriertem ESD-Schutz.
 Montagebügel mitgeliefert
(für CAT-5E Kabel)
CSC 1 Bedienungsanleitung
１
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tronix CSC 1

  • Seite 1 CSC 1 Bedienungsanleitung HDMI-Extender (für CAT-5E Kabel) CSC 1 Model No Installations- / Bedienungsanleitung EIGENSCHAFTEN  Jedes Modulpaar ist ein fertiges System und muss nicht eingestellt oder konfiguriert werden.  Benutzen Sie einfach ein UTP LAN Kabel (CAT-5E/6) um eine Langstrecken-HDMI-Verbindung herzustellen.
  • Seite 2 CSC 1 Bedienungsanleitung Sehr geehrter Kunde Danke, dass Sie sich für dieses Produkt entschieden haben. Zu Ihrer Sicherheit und zur Sicherstellung der optimalen Funktionsweise lesen Sie diese Bedienungsanleitung bitte aufmerksam bevor Sie das Gerät anschließen, benutzen oder anpassen. Bitte heben Sie diese Anleitung für spätere Verwendung auf.

  • Seite 3: Inhaltsverzeichnis

    Kundendienst ········································································· 7 Kontaktinformation ··································································· 9 EINFÜHRUNG Der CSC 1 ist ein HDMI-Extender, der CAT-5E/6 Kabel als Transportmedien nutzt. Besonderheiten bei der Benutzung des CSC 1: 1) Die Länge der HDMI-Kabel ist fest vorgegeben und nicht änderbar. Durch einen werksseitigen Prozess sind die HDMI-Verbindungen verlötet und elektrisch abgeschlossen (terminiert), der Benutzer hat keinerlei Möglichkeit...

  • Seite 4: Bedienelemente

    CSC 1 Bedienungsanleitung Bedienelemente CSC 1 Vorderansicht Rückansicht Seitenansicht HDMI-Eingang CAT-5E Ausgang 1 und Ausgang 2 Power input, 5VDC, VIA CSC 1 TO SUPPLY. ４...
  • Seite 5 CSC 1 Bedienungsanleitung Vorderansicht Rückansicht Seitenansicht ５...

  • Seite 6: Anschluss Und Inbetriebnahme

    2) Verbinden Sie zwei CAT-5E-Kabel mit den beiden Ausgängen des CSC 1 den Eingängen des CSC 1. Achten Sie bitte auf die korrekte Verbindung der Kabel CAT5e-1->CAT5e1. (Die Kabel müssen dem Standard der EIA/TIA 568B entsprechen). 3) Verbinden Sie den HDMI-Ausgang des...

  • Seite 7: Technische Daten

    CSC 1 Bedienungsanleitung Technische Daten Umgebungstemperaturbereich -5 to +35°C (-41 to +95 °F) 5 to 90 % RH (nicht kondensierend) Luftfeuchtigkeit Videoeingang 0.5-1.0 volts p-p Eingangs-DDC-Signal 5 volts p-p (TTL) DTV/HDTV; 1080P/1080i/720P/576P/480P/576i/480i, VESA Unterstützte Videoformate format Signal 36Bits DeepColor Unterstützung (siehe Bemerkung 2) Unterstützte Audioformate...
  • Seite 8 CSC 1 Bedienungsanleitung PRODUKTSERVICE 6. Das Gerät sollte von qualifizierten Fachkräften untersucht werden wenn: (a) Das DC-Netzteil-Kabel oder der AC-Adapter beschädigt wurde. (b) Objekte oder Flüssigkeiten in das Gerät eingedrungen sind. (c) Das Gerät Regen ausgesetzt wurde. (d) Das Gerät nicht normal arbeitet oder eine signifikante Veränderung der Arbeitsweise auftritt.
