Montageanleitung
DE
O1D Cooling Box
E21248

Werbung

loading

Inhaltszusammenfassung für ifm E21248

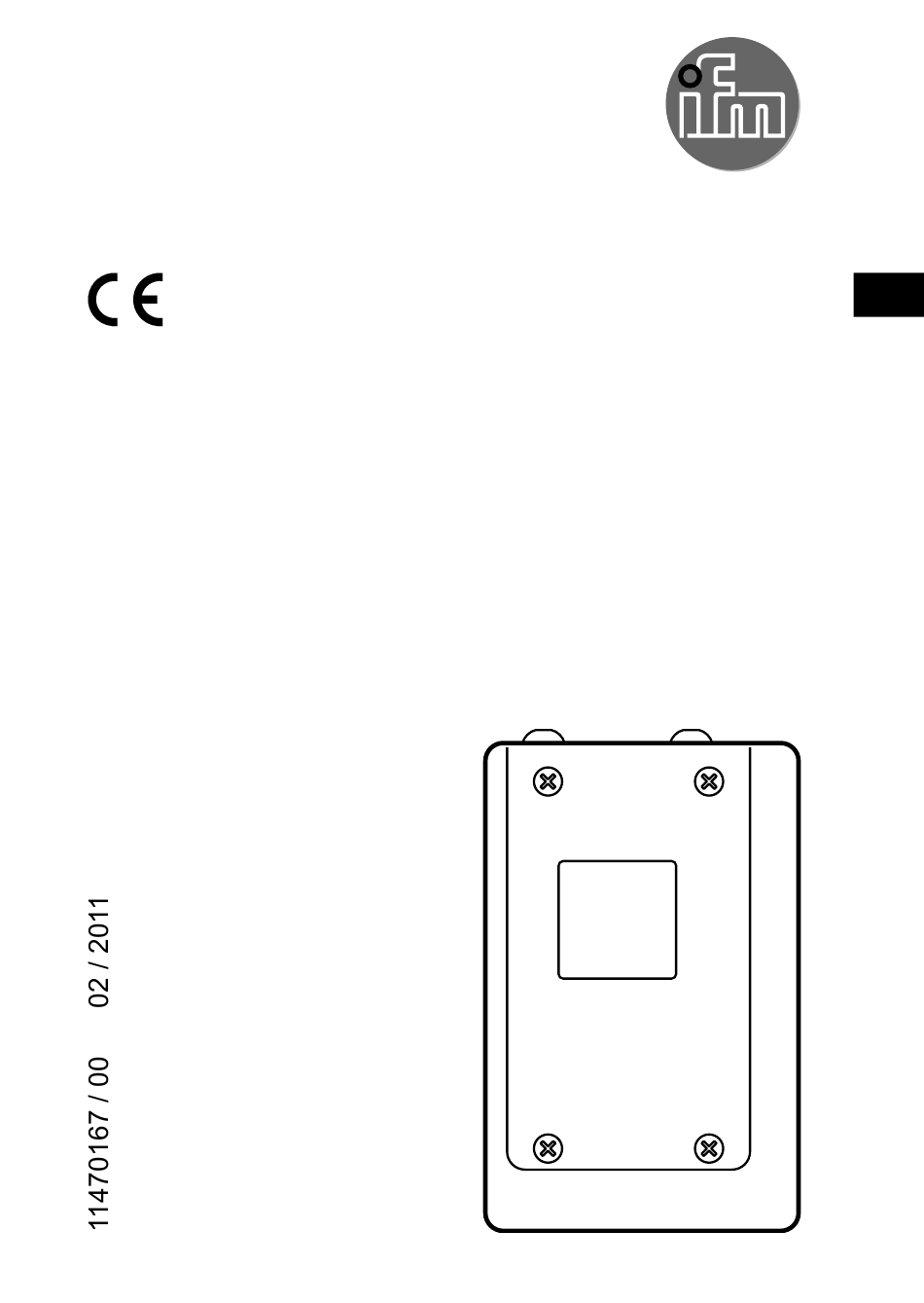

  • Seite 1 Montageanleitung O1D Cooling Box E21248...

  • Seite 2: Bestimmungsgemäße Verwendung

    1 Bestimmungsgemäße Verwendung Die Cooling Box ist ein aktiv gekühltes Schutzgehäuse für Sensoren der Bauform O1D. Sie ermöglicht den Betrieb des Sensors bei erhöhten Umgebungstempera- turen. 2 Montage...

  • Seite 3: Einbau Des Sensors

    Vorkonfektionierte Anschlussleitungen müssen von innen durch die Kabel- verschraubung geführt werden. Passende Kabeldosen finden Sie unter: www.ifm.com → Datenblattsuche → O1D100 → Zubehör Die vormontierte Kabelverschraubung (D) kann durch eine andere Ver- schraubung mit M16-Gewinde ersetzt werden, z.B. zur Montage eines Kabelschutzschlauchs.

  • Seite 4: Betrieb

    Prüfen Sie bei der Verwendung von Zusätzen im Kühlmedium die Materialverträglichkeit mit der Cooling Box. Angaben zum Material finden Sie im Datenblatt: www.ifm.com → Datenblattsuche → E21248 Die erforderliche Durchflussmenge zur Kühlung des Sensors ist abhängig von Kühlmedium und Umgebungstemperatur.
  • Seite 5 Minimale Durchflussmenge Wasser (20°C): Q: Durchflussmenge Q [l/min] in Litern pro Minute T: Umgebungstemperatur in Grad Celsius T [°C] Beispiel: Bei einer Umgebungstemperatur von 150 °C ist ein minimaler Wasser- durchfluss von 0,4 Litern pro Minute erforderlich. Minimale Durchflussmenge Luft (20°C): Q: Durchflussmenge Q [l/min] in Litern pro Minute...
