Inhaltszusammenfassung für Atrium TPMS 10.237.0

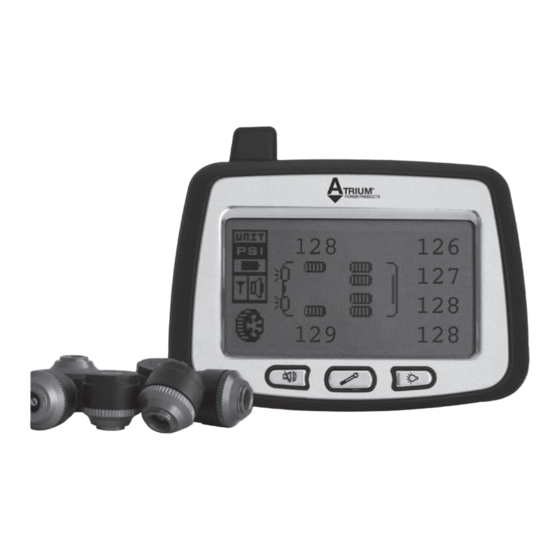

- Seite 1 Tyre Pressure Monitoring System 10.237.0 Bedienungsanleitung Operating instructions Mode d’emploi Gebruiksaanwijzing...
- Seite 2 D Altgeräteentsorgung Geräte, die mit dem nebenstehenden Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden. Sie sind verpflichtet solche Elektro- und Elektronik-Altgeräte separat zu entsorgen. Informieren Sie sich bitte bei Ihrer Kommune über die Möglichkeiten der geregelten Entsorgung. Mit der getrennten Entsorgung führen Sie die Altgeräte dem Recycling oder anderen Formen der Wiederverwertung zu.
-
Seite 3: Sicherheitsinformationen
Deutsch Sicherheitsinformationen Vor Inbetriebnahme des Reifendruckkontrollsystems folgende Punkte bitte aufmerksam lesen und beachten: • Die Position des LCD-Monitors darf die Sicht des Fahrers nicht beeinflussen. • Stellen Sie sicher, dass der LCD-Monitor in seiner Halterung vollständig eingerastet ist bevor Sie losfahren. •... -
Seite 4: Technische Angaben
Deutsch Technische Angaben • Sensor Frequenz: 433.92 MHz Betriebstemperatur: -40°C ~ +125°C Spannung: 3V DC: <6mA Abmessungen: Ø 20,5 mm x 20 mm • LCD-Monitor Frequenz: 433.92 MHz Betriebstemperatur: -20°C ~ +85°C Spannung: 3V DC Abmessungen: 102 mm x 72 mm x 29 mm Vorteile •... -
Seite 5: Installation Des Lcd-Monitors
Deutsch Deutsch Bedienelemente LCD-Monitor Vorderansicht LCD-Monitor Rückansicht Befestigung für LCD-Monitorhalterung Antenne Batteriefach LCD-Monitor Bedientasten An/Aus-Schalter Anschlussbuchse LCD-Monitorbefestigung Sensoren LCD-Monitor- LCD-Monitor- Batterie halterung halterung Winkel- Winkel- einstellung einstellung Batteriekappe – Saugnapf Saugnapf Sensor Installation des LCD-Monitors • Stromversorgung: Öffnen Sie die Batteriefachabdeckung und legen 2 Alkaline AA Batterien gemäß den aufgedruckten Symbolen ein. -
Seite 6: Bedienungshinweise
Deutsch Bedienungshinweise Symbole auf der LCD-Anzeige 1. Druckmesseinheit = Niedriger Batteriestatus des LCD-Monitors. Wenn dieses Symbol erscheint, wechseln Sie die Batterie des LCD-Monitors so schnell wie möglich. 3. Monitorstatus: Blinkt = Normal Blinkt nicht = Initialisierung 4. Lautloser Betrieb: = an, = aus 5. -
Seite 7: Erweiterte Funktionen Der Bedientasten
Deutsch Deutsch Erweiterte Funktionen der Bedientasten Durch Drücken der Taste für länger als 5 Sekunden kommt man in die erweiterten Funktionen. Taste = ESC (zum Hauptbildschirm zurück) 1 SET UNIT – Messeinheit einstellen Messeinheit für Druck ( PSI / BAR / KPA / KgCM² ) und Temperatur ( C / F ) auswählen. -
Seite 8: Installation Der Diebstahlsicherung
Deutsch 3. Schrauben Sie den Sensor auf das Reifenventil. 4. Fixieren Sie es mit der Sicherungsschraube. Installation der Diebstahlsicherung 1. Ventil 2. Schloss 3. Sensor A. Schieben Sie das Schloss (2) auf das Ventil (1). B. Schrauben Sie den Sensor (3) auf das Ventil (1). -
Seite 9: Garantie
Falls es nicht möglich ist, das Gerät bei einer Reklamation im Rahmen der Garantie, bei einem Geräteversagen oder bei dem Bedarf eines Ersatzteils an den Lieferanten zurückzugeben, dann wenden Sie sich an folgende Adresse: Atrium Enterprises GmbH Zum Pier 72 D-44536 Lünen... -
Seite 10: Safety Information
English Safety information Before installation, please review the following reminders: • Please mount the LCD monitor in a place that will not affect the driver’s vision. • Make sure the LCD monitor is properly mounted to avoid dropping off during driving. •... -
Seite 11: Technical Information
English Technical information • Transmitter Frequency: 433.92 MHz Operating temperature: - 40°C ~ +125°C Voltage: 3V DC: <6mA Dimensions: Dia. 20.5 mm x 20 mm • Monitor Receiver Frequency: 433.92 MHz Operating temperature: -20°C ~ +85°C Voltage: 3V DC Dimensions: 102 mm x 72 mm x 29 mm Advantages •... - Seite 12 English Appearance LCD monitor front view LCD monitor back view Antenna Antenna Fixing frame position Battery cover Battery cover LCD monitor Interface Power switch Vehicle power jack Fixing frame Tire pressure sensor LCD monitor LCD monitor Battery fi xing frame fi xing frame Angle Angle...
- Seite 13 English Operating instructions LCD monitor icon indication 1. Pressure unit = LCD monitor battery low power icon. When this icon shows up, change LCD monitor battery as soon as possible. 3. Monitor status: blinking = normal, no blinking = booting 4.
- Seite 14 English LCD monitor buttons advanced function Press for more than 5 seconds and you will enter „advanced mode“. Button = ESC (back to main screen) 1 SET UNIT Set up tire pressure ( PSI / BAR /KPA / KgCM² ) and temperature ( C / F ) measuring unit.
- Seite 15 English 3. Install the tire pressure sensor on the correct valve. 4. Please use the special key to open and lock the screw. Anti theft installation guide 1. Valve 2. Lock 3. Sensor A. Place the lock (2) onto the valve stem (1).
-
Seite 16: Warranty
If it is not possible to return the appliance to the supplier in the event of a claim subject to warranty, a failure of the appliance or if a spare part is required, please refer to the following address: Atrium Enterprises GmbH Zum Pier 72... -
Seite 17: Veiligheidsinstructies
Nederlands Veiligheidsinstructies Voor de installatie, de volgende aanwijzingen in acht nemen a.u.b.: • Brengt u de LCD-monitor zo aan, dat hij door de gebruiker compleet kan worden gezien. • Overtuigt u zich, dat de LCD-monitor correct bevestigd is, zodat hij tijdens het rijden niet kan vallen. •... -
Seite 18: Technische Aanwijzingen
Nederlands Technische aanwijzingen • Transmitter Frequentie: 433.92 MHz Bedrijfstemperatuur: -40°C ~ +125°C Spanning: 3V DC: <6mA Afmetingen: Ø 20,5 mm x 20 mm • Monitor-ontvanger Frequentie: 433.92 MHz Bedrijfstemperatuur: -20°C ~ +85°C Spanning: 3V DC Afmetingen: 102 mm x 72 mm x 29 mm Voordelen •... - Seite 19 Nederlands Afbeeldingen LCD-monitor vooraanzicht LCD-monitor achteraanzicht Antenne Antenne Bevestigingspunt Batterijdeksel Batterijdeksel Voeding vanaf Voeding vanaf LCD-monitor Interface Aan/uit-schakelaar autosigarettenaansteker Bevestigingsframe TPMS-sensor Bevestigings- Bevestigings- Batterij frame voor de frame voor de LCD-monitor LCD-monitor Scharnier- Scharnier- punt punt Batterijkapje – Zuigplaat Zuigplaat Sensor Installatie van de LCD-monitor •...
- Seite 20 Nederlands Gebruiksaanwijzingen LCD-monitor-iconen 1. Drukeenheid = indicatie van de lage batterijspanning van de LCD-monitor. LCD-batterij onmiddellijk vervangen. 3. Monitorstatus: Knippert = Normaal Knippert niet = Initialisatie 4. Mute: = aan, = uit 5. Bandenspanning en temperatuurindicatie. Lage batterijstatus. Indien dit beeld verschijnt, dient u de batterij zo spoedig mogelijk te vervangen. 7.
- Seite 21 Nederlands Uitgebreide functies van de bedieningstoetsen Door de toets langer dan 5 seconden lang in te drukken, komt men in de uitgebreide functies. Toets = ESC (Terug naar het hoofdbeeldscherm) 1 SET UNIT – Meeteenheid selecteren Meeteenheid voor druk (PSI / BAR / KPA / KgCM²) en temperatuur (C / F) selecteren.
- Seite 22 Nederlands 3. Breng de spanningssensor op het desbetreffende ventiel aan. 4. Gebruik de inbussleutel voor het los- en vastdraaien van de schroef. Diefstalbeveiliging 1. Ventiel 2. Slot 3. Sensor A. Plaats het slot (2) op het ventiel (1). B. Bevestig de sensor (3) aan het ventiel (1).
-
Seite 23: Garantiebepalingen
Wanneer het niet mogelijk is het apparaat in geval van een garantieclaim, bij een defect of bestelling van een reserveonderdeel terug te geven aan de leverancier, kunt u met ons contact opnemen op het volgende adres: Atrium Enterprises GmbH Zum Pier 72... - Seite 24 Atrium Enterprises GmbH Zum Pier 72 D-44536 Lünen www.atrium-enterprises.eu © 2008 Atrium Enterprises. All rights reserved.
