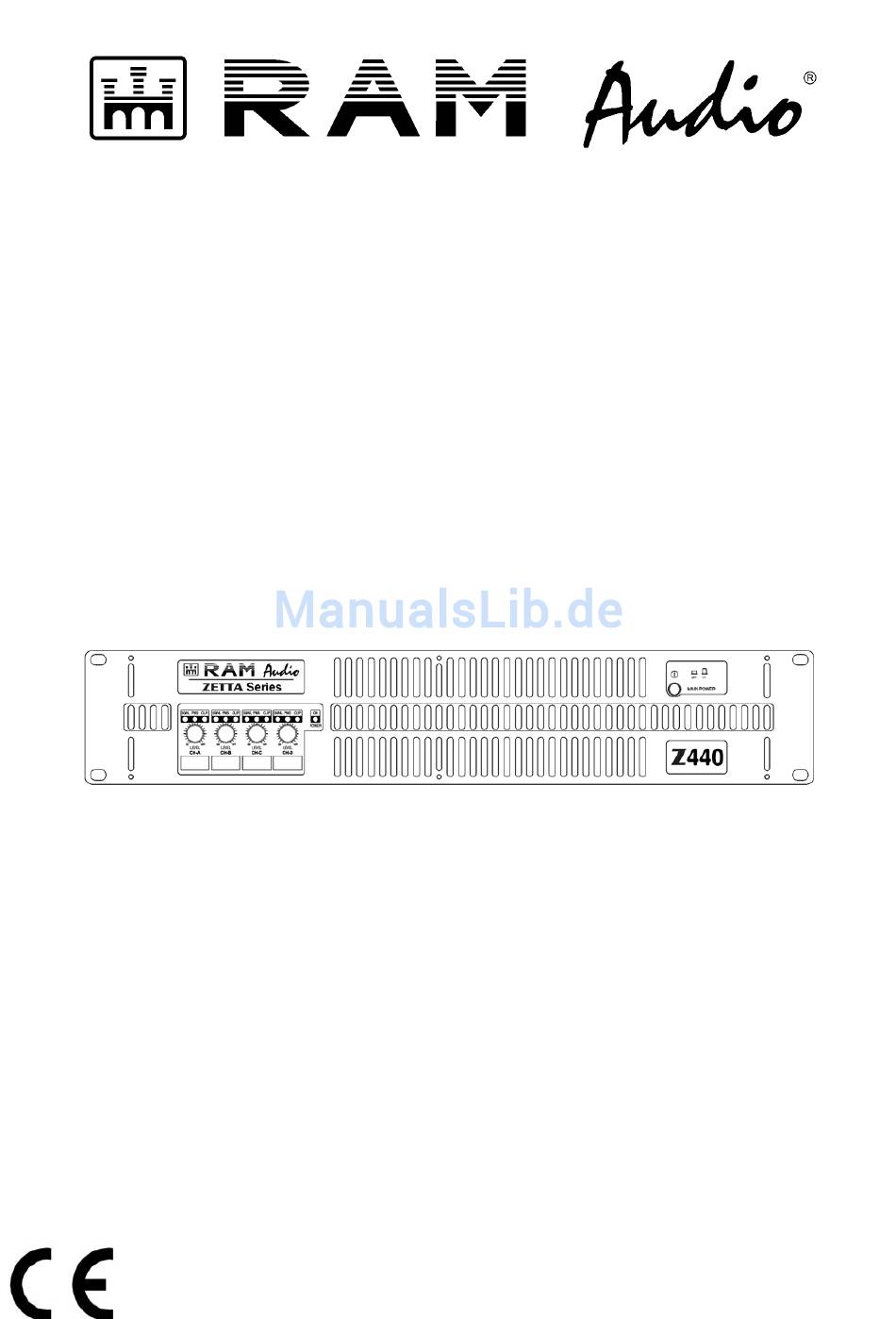

- Seite 1 Professional Power Amplifiers ZETTA Series 210-215-220-236 420-430-440 OPERATION MANUAL NOTICE D’EMPLOI BEDIENUNGSANLEITUNG P-6653-175 © 2014 by C.E. Studio-2 s.l. - Spain (EEC) QXPDQXDoc http://www.ramaudio.com e-mail: support@ramaudio.com 7/14...
-
Seite 2: Safety Precautions
SAFETY PRECAUTIONS SICHERHEITSHINWEISE AVERTISSEMENTS WARNING: ACHTUNG!: RÈGLES DE SÉCURITÉ: The exclamation point inside an Das Ausrufezeichen innerhalb eines Le trinagle ponctué du point d’exclama- equilateral triangle indicates the existen- Dreiecks weist darauf hin, dass der tion central indique l’existence de com- ce of internal components whose substi- Austausch interner Bauteile die posants internes affectant la sécurité... -
Seite 3: Inhaltsverzeichnis
Pol.Ind. La Figuera C/Rosa de Luxemburgo nº34 46970 Alaquas - Valencia - SPAIN Phone: +34 96 127 30 54 Fax: +34 96 127 30 56 http://www.ramaudio.com e-mail: support@ramaudio.com P-5435-634 QXPDQXDoc 7/14 RAM Audio ™ , SSP ™ , ICL ™ ® QuantaPulse ™... -
Seite 4: General Information
Allgemeine Informations General Information Anweisungen Générales 1.1 Introduction The ZETTA Series, is the result of an in depth study, in order to reach the best compromise between economy and performances, taking advantage of lat- est improvements in automated mixed surface mount and through hole elec- tronic assembly. -
Seite 5: Controls: Where And What
Controls: Lokalisierung der Commandes et Where and What? Funktionen Fonctions 2.1 Front Panel 2.1 Frontplatte 2.1 Panneau Avant See Figure Siehe Fig. Voir Fig. Signal attenuation level control Lautstärkeregler: diese ermögli- Atténuateurs de signal d’entrée knobs: Permit independent control chen die Signalstärke am Ausgang crantés: réglage du niveau d’entrée of each channel’s attenuation (21 in 21 Stufen zu regeln. -
Seite 6: Rear Panel
Controls: Lokalisierung der Commandes et Where and What? Funktionen Fonctions 2.2 Rear Panel 2.2 Rückplatte 2.2 Panneau Arrière See Figure Siehe Fig. Voir Fig. ® ® ® Signal Input: Female Neutrik Eingangssignal: Neutrik -XLR Connecteurs Neutrik XLR (feme- Connectors for the amplifier’s signal Buchsen für den Signaleingang der lle) d’entrée des signaux de modu- input. -
Seite 7: Installation And Operation
Installation and Anschluss und Installation et Operation Inbetriebnahme mise en service 3.1 Connections 3.1 Anschlüsse 3.1 Branchement The Power switch must always be on Bevor Sie diese Einheit an eine Veillez à ce que l’interrupteur de mise the “Off” position before plugging the SHUKO-Steckdose anschließen, schal- en service soit en position “Off”... -
Seite 8: Dual Channel Mode
Installation and Anschluss und Installation et Operation Inbetriebnahme mise en service The amplifier can operate on two differ- Es gibt zwei Funktionsmöglichkeiten L’amplificateur peut fonctionner en ent configurations: DUAL, or BRIDGE. dieser Endstufe: Dual, und Bridge. Die mode stéréo ou ponté (Bridge). Le The connections for the two modes are Anschlüsse sind in den zwei Fällen branchement est différent pour ces... - Seite 9 Dual Channel 2 Ch models Bridge Mode 2 Ch models...
- Seite 10 Dual Channel 4 Channel models Bridge Mode 4 Channel models Bridge + Dual Mode 3 Channels Mode...
-
Seite 11: Installation Et Mise En Route
Installation and Anschluss und Installation et Operation Inbetriebnahme mise en route 3.2 Troubleshooting 3.2 Problemlösung 3.2 Dysfonctionnements éventuels In the event of incorrect connection or Sollte sich eine Fehlfunktion ergeben, En cas d’utilisation incorrecte ou de misfunctioning, the amp will activate wird diese durch die LED-Anzeigen auf dysfonctionnement, une ou plusieurs one or more of its LED to warn about... -
Seite 12: Protection Systems
™ ICL2 - Intelligent Clip Limiter nen. The RAM Audio ICL2 is an anticlip system to avoid speaker failure and provide more ™ ICL2 - Limiteur Intelligent d'écrêtage acceptable sound quality even when clip- ™... -
Seite 13: Technical Specifications
Technical Technische Specifications Spezifikationen Spécifications 4.2 Data 4.2 Technische Daten 4.2 Données techniques Technical Specifications Z-210 Z-215 Z-220 Z-236 Z-420 Z-430 Z-440 Max. Output Power @ 2Ω 2x 500 W 2x 750 W 2x 1000 W 2x 1800 W 4x 500 W... - Seite 14 Manufactured in the EEC by C.E. Studio-2 s.l. Pol. Ind. La Figuera - C/Rosa de Luxemburgo, nº 34 46970 Alaquas - Valencia - SPAIN Phone: +34 96 127 30 54 Fax: +34 96 127 30 56 http://www.ramaudio.com e-mail: support@ramaudio.com...
