DIO-M-D4
HINWEIS
Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS
MIW-DIO-M-D4-DE-000 - 16 / 06 / 20
DIGITALES E/A-MODUL FÜR
DIN-SCHIENENMONTAGE
5. Schalten Sie die Stromversorgung ein.
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Website
beigefügt ist und die Registerliste enthält. Produkte mit früheren Firmware-
Versionen sind möglicherweise nicht mit dieser Liste kompatibel.

Optionale Einstellungen

Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n

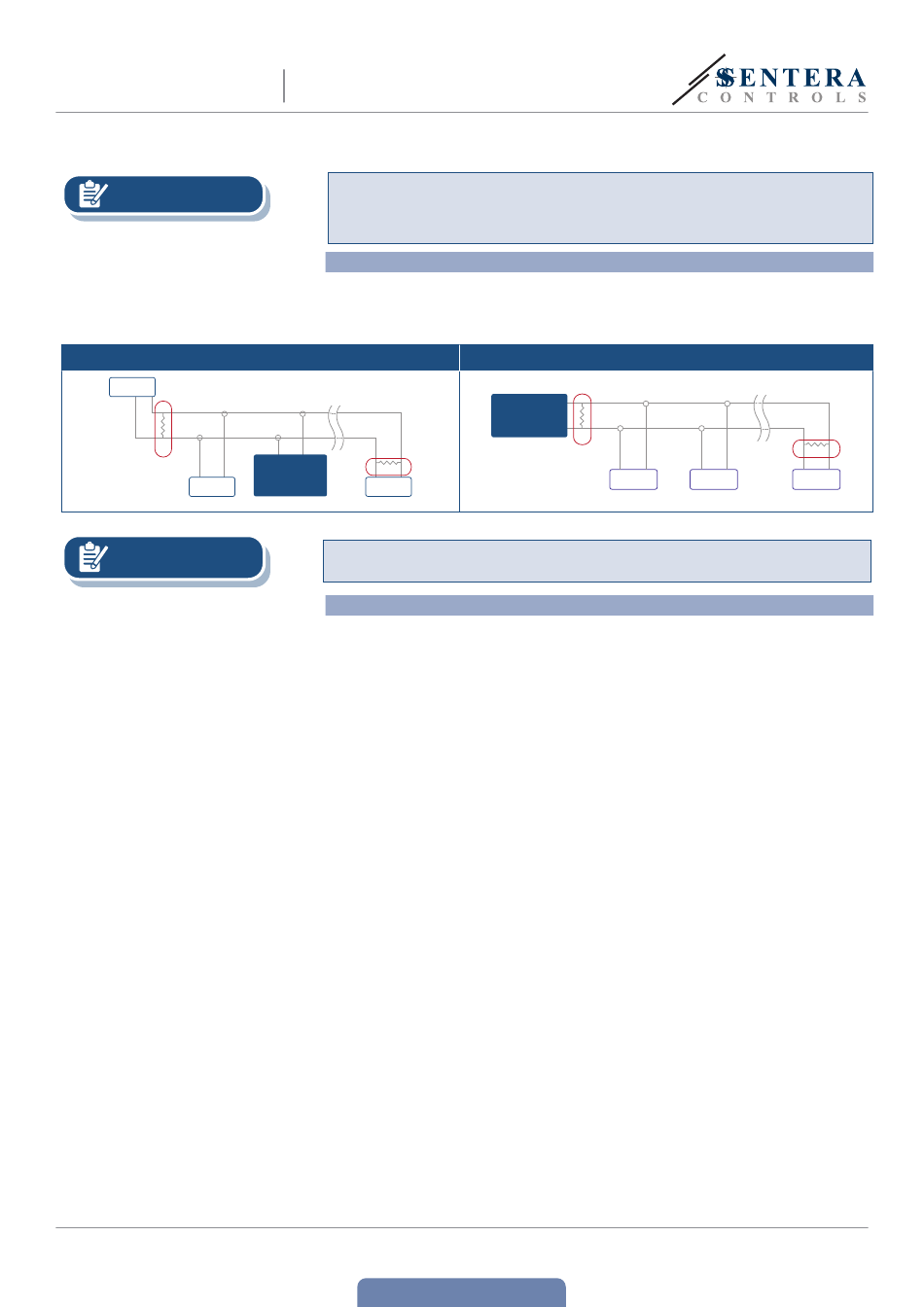

Auf einem Modbus RTU Netzwerk sollen zwei Bus Terminators (NBTs) aktiviert
werden.
Typische Anschlussbeispiele
Digitaleingänge:
Es gibt mehrere Möglichkeiten, die digitalen Eingänge des DIO-M-D4 anzuschließen.
Das E/A-Modul verfügt auch über die Erkennung und Auswertung von Motortacho-
Signalen. Anschlussbeispiele finden Sie unter Fig. 4 unten.
Digitalausgänge:
Die digitalen Ausgänge des DIO-M-D4 müssen mit den Eingängen des externen
Geräts verbunden werden. Ein Anschlussbeispiel finden Sie in Fig. 5 unten.
www.sentera.eu
Zurück zu Inhaltsverzeichnis
Beispiel 2
Master
NBT
Slave 1
RX
ТX
NBT
Slave 2 Slave n
7 - 10
