Lifa BOLE R250 Installations-/Betriebsanleitung Seite 4

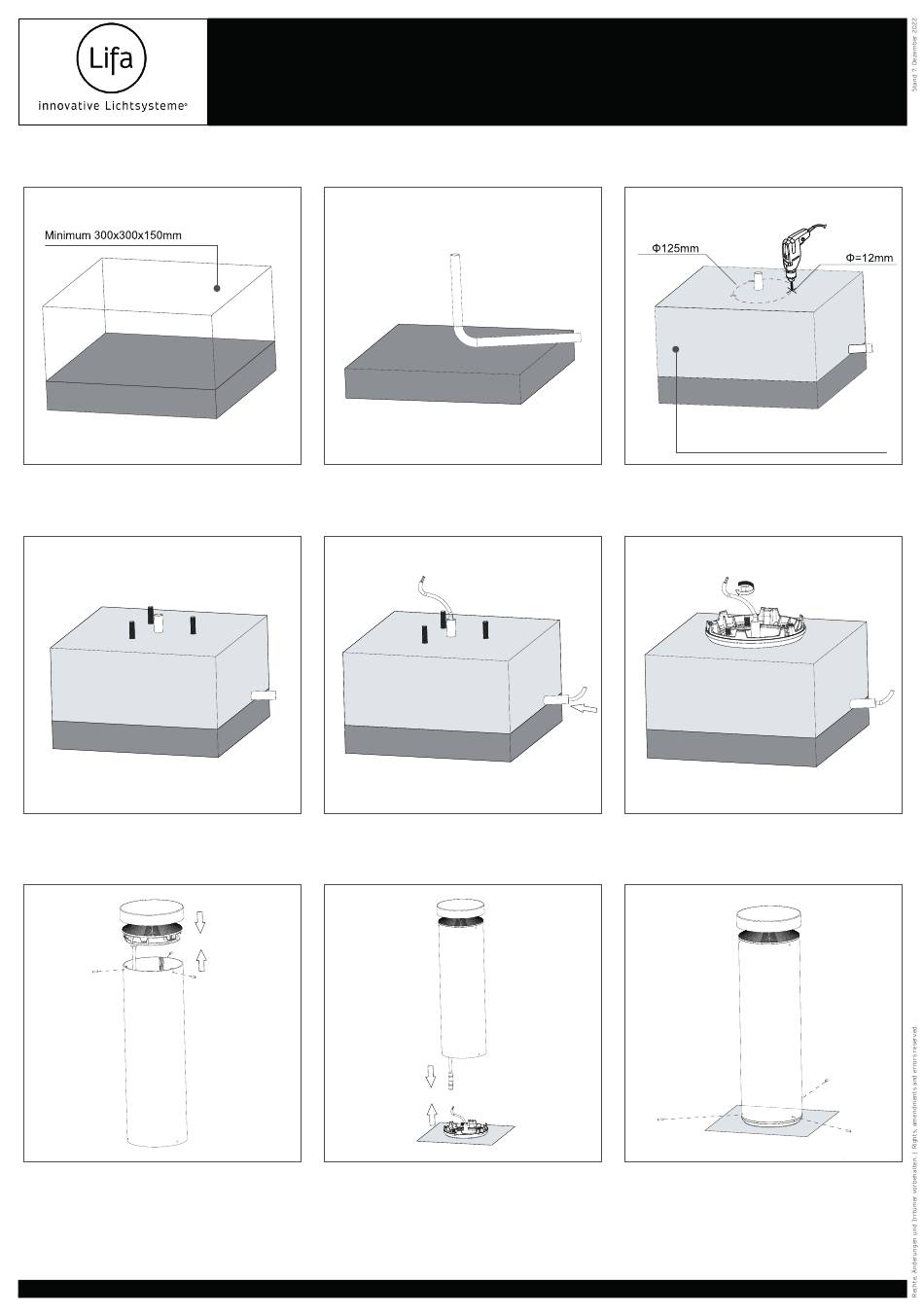

Installationsmöglichkeit II:
1. Graben Sie ein Loch mit einer Mindest-
größe von 300x300x150mm.
4. Die Dehnschraube sollte flach mit dem
Boden sein.
7. Befestigen Sie den Pollerkopf und das
Pollerrohr.
LED Außenleuchte · Installations- & Betriebsanleitung
2. Legen Sie das Leitungsrohr in das
Loch.
5. Führen Sie das Kabel durch das
Leitungsrohr.
8. Verbinden Sie das Pollerkabel mit dem
Stromkabel.
Lifa - innovative Lichtsysteme GmbH | www.lifa.de | Kontakt: info@lifa.de - Tel: 0251 / 200 700 7-0
LED outdoor luminaire · installation & user manual
AC 200-240V
BOLE R
Fundament Betonblock
3. Befestigen Sie das Leitungsrohr,
Grundbohrung (drei gleiche Teile auf
einem Kreis mit 125 mm Durchmesser,
der Lochdurchmesser beträgt 12 mm).
6. Befestigen Sie die Montageplatte.
9. Befestigen Sie das Pollerrohr auf dem
Montagesockel.
Loch
