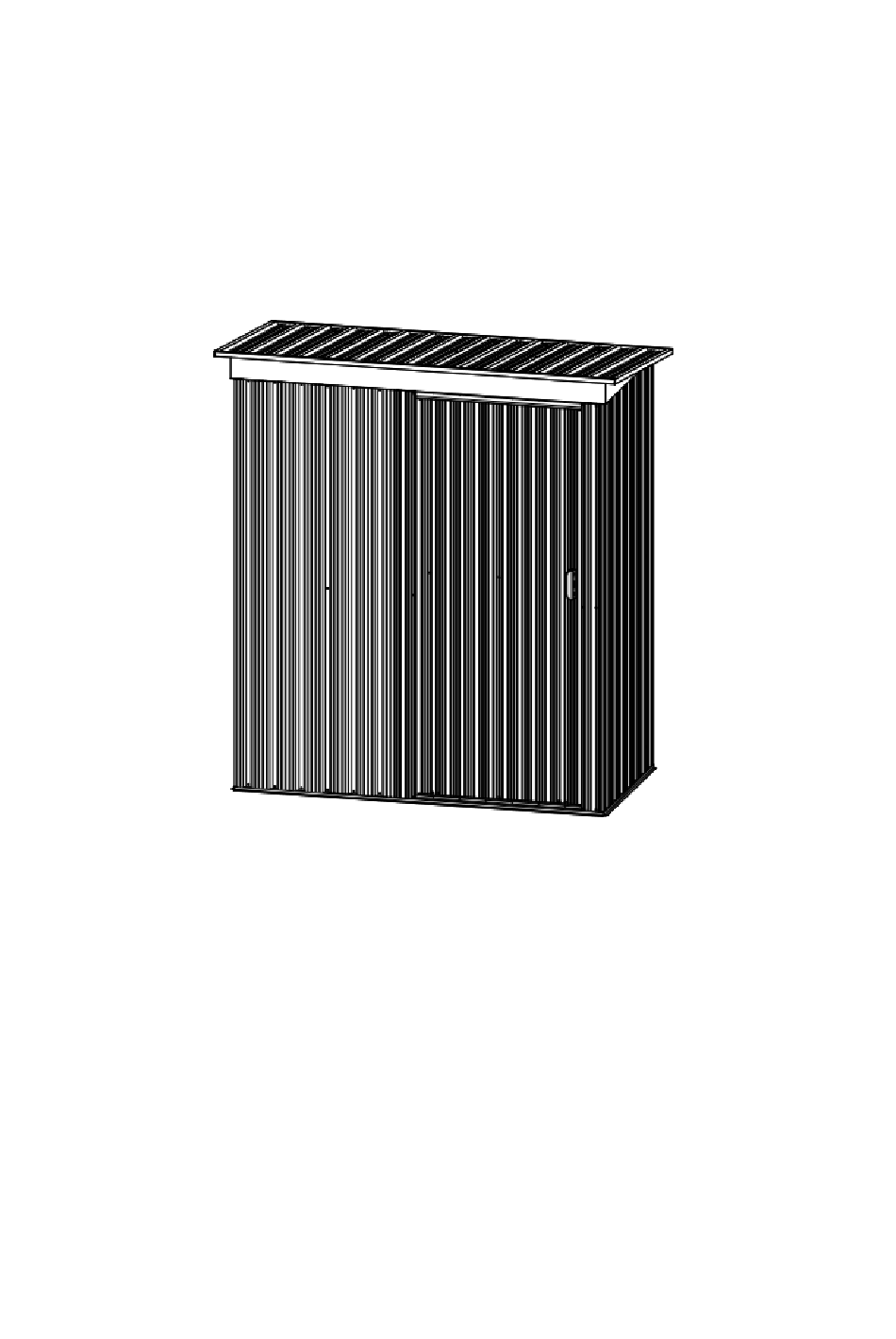

MODÈLE ÉCONOMIQUE
MODÈLE : 3 'X 5' FT
ATTENTION
Veuillez lire attentivement le manuel d'instructions avant l'assemblage.
Veuillez assembler strictement conformément aux instructions.
Veuillez revérifier pour vous assurer que toutes les parties du contenu de l'emballage sont intactes.
Pour éviter les blessures, des gants de travail sont recommandés lors du montage.
Inhaltsverzeichnis
Verwandte Anleitungen für Vente Unique BIRON
Inhaltszusammenfassung für Vente Unique BIRON
- Seite 15 ECONOMIC MODEL MODEL:3 'X 5 'F T...
-
Seite 17: Parts List
Parts List 77*3.5cm 150*6cm 72.5*2cm 147*3cm 150*13cm 75*6cm 15*2 16*1 17*1 10*1 12L*1 3.2cm 147*2cm 20UP*1 162*2cm 87*2cm 162*2cm 152*12*4.7cm 2.7cm 27*1 3.2cm 25R*1 21L*1 25L*1 21R*1 62.5*2cm 20DOWN*1 2.7cm 10cm 10cm P1*1 P1A*1 P1D*1 P2*3 P3*3 P4B*1 165*46cm 165*26cm 165*37cm 165*28cm 165*37cm... - Seite 29 ÖKONONMISCHES MODELL MODELL: 3 'X 5 'FT WARNUNG Bitte lesen Sie die Bedienungsanleitung vor der Montage sorgfältig durch. Bitte montieren Sie ausschließlich gemäß der Anleitung. Bitte überprüfen Sie zweimal, ob alle Teile des Verpackungsinhalts intakt sind. Um Verletzungen zu vermeiden, werden für die Montage Arbeitshandschuhe empfohlen.
-
Seite 30: Bevor Sie Beginnen
BEVOR SIE BEGINNEN Bedienungsanleitung Überprüfen Sie vor der Montage die örtlichen Bauvorschriften bezüglich der Fundamente, des Standorts und anderer Anforderungen. Lesen und verstehen Sie diese Bedienungsanleitung. Wichtige Informationen und hilfreiche Tipps machen Ihre Konstruktion einfacher und angenehmer. Montageanleitung: nweisungen werden im Handbuch bereitgestellt und enthalten alle für Ihr Gebäudemodell zutreffenden Informationen. -
Seite 31: Teileliste
TEILELISTE... - Seite 32 Montieren Sie die Stützstangen von (1) bis (4) mit (F1) Schrauben. TEIL ANZ.
- Seite 33 Stellen Sie das Wandpaneel (P1) (P1D) (P2) auf die Stützstangen (1)(2)(3)(4) der Seitenwand des Schuppens. Richten Sie die Löcher an der Stützstange aus, befestigen Sie sie mit (F1), die Wandpaneele (P1)(P2) verschrauben Sie mit den Schrauben (F2) in der Mitte der Wandpaneelen-Löcher. ANZ.
- Seite 34 Setzen Sie die 2 Leisten (G2) in die Gleitschiene (7) ein, verschrauben Sie (7) auf (P1)(P1D) mit (F1). Dann befestigen Sie (6) zwischen dem Frontpaneel und (7) mit (F1). Hinweis: Die Gleitschiene (7) hat keine Löcher, weil sie aus Aluminium hergestellt ist, einem sehr weichen Material, (F1) kann einfach verschraubt werden.
- Seite 35 Setzen Sie die oberen Winkelprofile (9), (10) oben auf das Wandpaneel. Richten Sie die Löcher an den Wandpaneelen aus und befestigen Sie sie mit Schrauben (F1). Dann stellen Sie das Wandpaneel (P1A)(P3)(P4B) auf die Stützstange (1) (4), die Seitenwand des Schuppens muss auf die Löcher der Stützstange ausgerichtet sein.
- Seite 36 Setzen Sie die linke Torzarge (25L) oben auf die Stützstange (3). Setzen Sie sie in das Wandpaneel ein. Befestigen Sie dann die Torzarge (25L) mit den Schrauben (F1). Wiederholen Sie dies für die rechte Torzarge (25R). NR. ANZ TEIL...
- Seite 37 Setzen Sie das recheckige Paneel (12L) und die Giebelpaneele (21L) (21R) auf den Schiebekanal(6) und die seitliche obere Leiste(9) und verschrauben ihn von innen mit den Schrauben (F1). ANZ. TEIL...
- Seite 38 Legen Sie die Dachpaneele (P5) (7) auf die Wandpaneel und Dachstützen. Richten Sie die Löcher aus und befestigen Sie sie mit (F1) Schraube und Mutter mit Unterlegscheiben. Hinweis: alle Schrauben (F1) innen mü ssen gut verschraubt werden (S1), um Kratzer zu vermeiden.
- Seite 39 Montieren Sie die Dachbleche (15), (16), (17) mit Dachpaneelen, die mit (F1) Schrauben mit Unterlegscheiben befestigt sind. Legen Sie dann 4 Stück der oberen Eckverbindung (GC) auf die Dachfugen und mit befestigen. Mit Schrauben mit Unterlegscheiben befestigen. TEIL ANZ.
- Seite 40 Montieren Sie die Torstange (20UP) oben am Torpaneel (D1) mit (F2) Schraube und Mutter mit Unterlegscheibe, montieren Sie die Torstange (20DOWN) an der Unterseite des Torpaneels (D1) mit Schraube und Mutter (F2) mit Unterlegscheibe. Montieren Sie die Torstange (27) in der Mitte des Torpaneels (D1) mit Schraube und Mutter (F2) mit Unterlegscheibe TEIL ANZ.
- Seite 41 Befestigen Sie 1 Stück des Torgriffs (GB) mit Torpaneelen (D1) von innen mit Schraube (F2) und Mutter. Hinweis: der Torgriff(GB) muss am dritten Loch am Torpaneel(D1) und der Torstange (27) befestigt werden. ANZ. TEIL...
- Seite 42 Schieben Sie den Torpaneelaufbau (D1) in die Stützstange (3), befestigen Sie dann das Torpaneel mit den Schrauben (F3) am oberen Schieber (G2). Siehe nachstehende Abbildungen. TEIL ANZ.
