Gebrauchsanleitung
Sicherheitsanlage, schützt Menschenleben und Sachwerte!
Funktionsprüfung einmal jährlich durch Gerätehersteller oder einer vom
Anschluss, Montage und Funktionsprüfung durch einen Elektrofachbetrieb.
Grüne Kontrolldioden in den Tastern müssen ständig leuchten,
Netzausfall sofort beheben. Notversorgungszeit 72 Stunden.
Netzversorgung
Wind-
Regen-
Melder
Garantie
Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab belegter Übergabe der Anlage bis
max. 3 Jahre nach Auslieferungsdatum, wenn die Montage bzw. Inbetriebnahme durch
einen von D+H autorisierten Service- und Vertriebspartner durchgeführt wurde.
Bei Anschluss von D+H-Komponenten an Fremdanlagen oder Vermischung von D+H-Pro-
dukten mit Teilen anderer Hersteller erlischt die D+H-Garantie.
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254

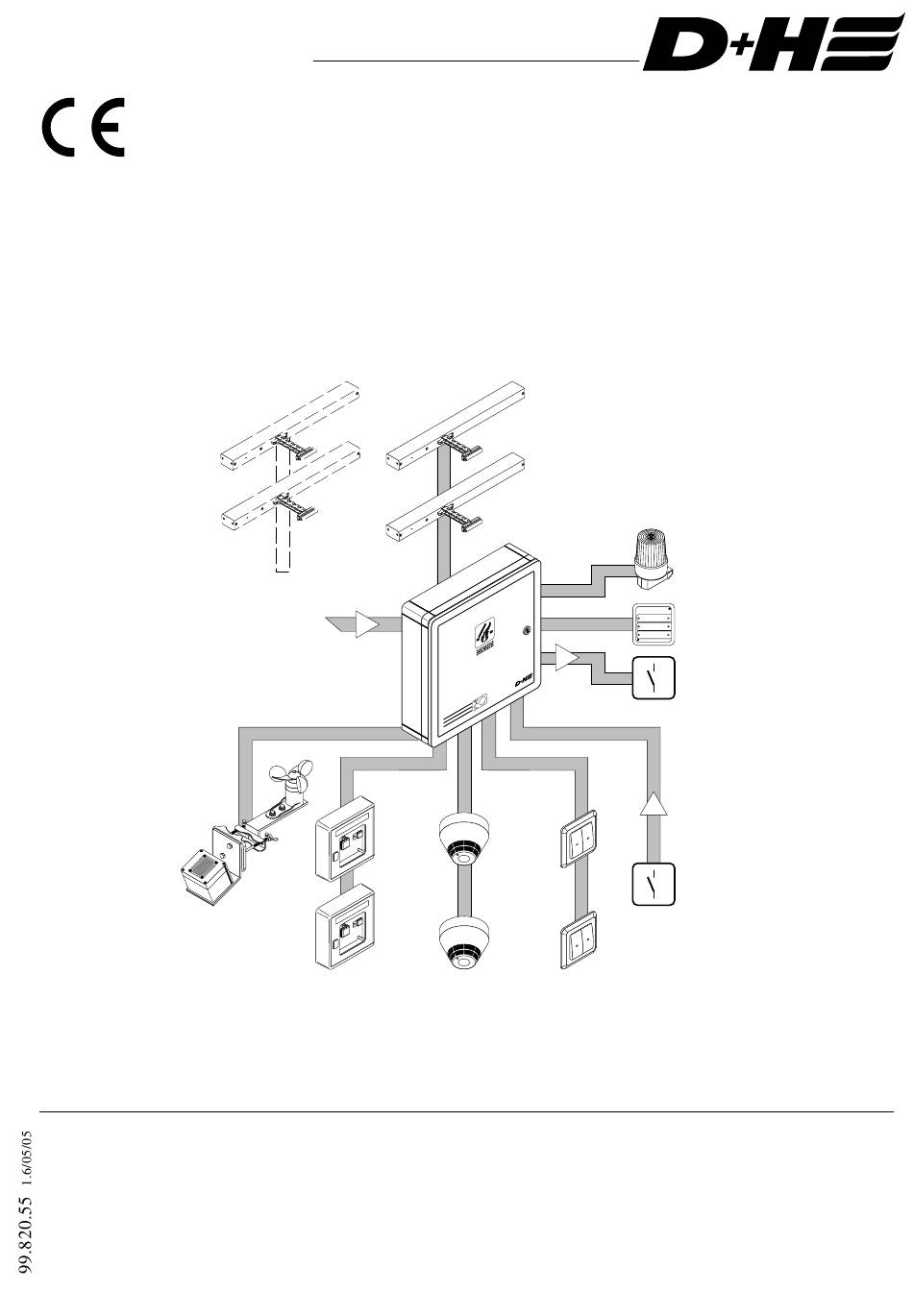

Rauchabzugszentrale RZN 4304/08-M
Gerätehersteller autorisierten Fachfirma.
anderenfalls siehe "Störung".
3x Gruppe
optional
230V/ 50Hz
2 x Linie
Rauch-
abzugs-
taster
Antriebsgruppe
2x Gruppe
2 x Linie
2 x Gruppe
Rauch- oder
Lüftungs-
Temperatur-
taster
Melder
Installation
Alarm
Melde-
tableau
Melde-
kontakte
2 x Linie
Steuerkontakt
von Fremd-
anlagen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für D+H RZN 4304/08-M
Inhaltszusammenfassung für D+H RZN 4304/08-M
- Seite 1 D+H autorisierten Service- und Vertriebspartner durchgeführt wurde. Bei Anschluss von D+H-Komponenten an Fremdanlagen oder Vermischung von D+H-Pro- dukten mit Teilen anderer Hersteller erlischt die D+H-Garantie. D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254...
-
Seite 2: Ansicht Grundplatine
Ansicht Grundplatine 2/12 RZN 430x-M Rev.:1.6... -
Seite 3: Einbauhinweise
Einbauhinweise 230 V - Versorgung: Brandmelder: Separaten, nicht abschaltbaren Strom- Überwachungsfläche für RWA max. 400m². kreis vorsehen. Abstand zu Wänden, Unterzügen usw. min. 0,5m. Sicherungen kennzeichnen. Nicht im Zuluftstrom von Lüftungen oder Licht- Anschlusskabel NYM-I 3x1.5 kuppeln anbringen. Löschanlagen dürfen Mel- Anschlusswert der nicht beeinträchtigen. -
Seite 4: Standardanschluss Mit Rt
Standardanschluss mit RT 42 4/12 RZN 430x-M Rev.:1.6... -
Seite 5: Parallelanschluss Von Rwa-Tastern Rt
Bei Rauchabzugstastern mit einer niedrigeren Platinennummer als DH4642 (siehe Rückseite der Platine), Abgang der Linie zum nächsten Rauchabzugstaster von Klemme 2. Klemme 7 ist ohne Funktion. **** Brandmelder Es dürfen nur D+H - System zugelassene Melder verwendet werden. 5/12 RZN 430x-M Rev.:1.6... -
Seite 6: Standardanschluss Mit Rt 43-H/-N
Standardanschluss mit RT 43-H/-N 6/12 RZN 430x-M Rev.:1.6... -
Seite 7: Parallelanschluss Von Rwa-Tastern Rt 43-H/-N
Ist kein Brandmelder oder Fremdansteuerung vorhanden, müssen die Endwiderstände an Klemme RM 1,2 verbleiben. Brandmelder Es dürfen nur D+H - System zugelassene Melder verwendet werden. *** Max. Anzahl der Antriebe RZN 4304-M = 4 Antriebe RZN 4308-M = 8 Antriebe, mit je 1 A insgesamt an eine Zentrale. -
Seite 8: Codierung Der Linie Und Gruppe
Codierung der Linie und Gruppe Durch die Dipschalter auf der Grundplatine lassen sich die Linien und Gruppen in folgen- den Funktionen codieren. Dipschalterblock S1 codiert Linie 1 und Gruppe 1. Dipschalterblock S2 codiert Linie 2 und Gruppe 2. Dipschalter 1 von S1 und S2 auf ON = Bei Alarm in einer Linie wird die andere auto- matisch mit angesteuert, d.h. -
Seite 9: Wartung
Gerätehersteller autorisierte Fachfirma. Linie in Zentrale mit Druckschalter aus- / ein- Prüfplakette erneuern, Kontrollbuch führen. schalten. Im Rauchabzugstaster verdeckte Taste Es ist jeweils die aktuelle D+H Wartungs- drücken, Rauchabzug schließt. Rote An- anleitung maßgebend. Ein von D+H autorisierter Fachbetrieb erhält zeigediode... - Seite 10 Störung Falls die Rauchabzugsanlage nicht richtig funktionieren sollte, bzw. die grüne Kontrolldiode im Taster nicht leuchtet, überprüfen Sie bitte folgende Punkte. Symptome Ursachen Abhilfe Power Die 230 V - Sofort Hauselektriker zur Anzeigediode Netzversorgung fehlt. Beseitigung des Netzaus- leuchtet nicht. falls rufen.
-
Seite 11: Kabel Für D+H-Rwa-Systeme
MLAR. sind keine Typenbezeichnung für diese Kabel angeben. Erfragen Sie diese bitte bei Ihrem D+H Partner. Leitungslängen und Querschnitte: Die angegebenen Aderzahlen und Querschnitte beziehen sich nur auf die benötigten Leitungen. Bei Verwendung einer Leitung mit Schutzleiter (grün/ gelb) wird dieser nicht mitgezählt und darf nicht beschaltet werden. -
Seite 12: Einbaubeispiele
2 Antrieben an 200 m Leitung. 4 Adern für Abzweig beachten! Alle Maße in Millimeter • Technische Änderungen vorbehalten. • Reproduktionen jeglicher Art, 12/12 RZN 430x-M Rev.:1.6 auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma D+H Mechatronic AG.
