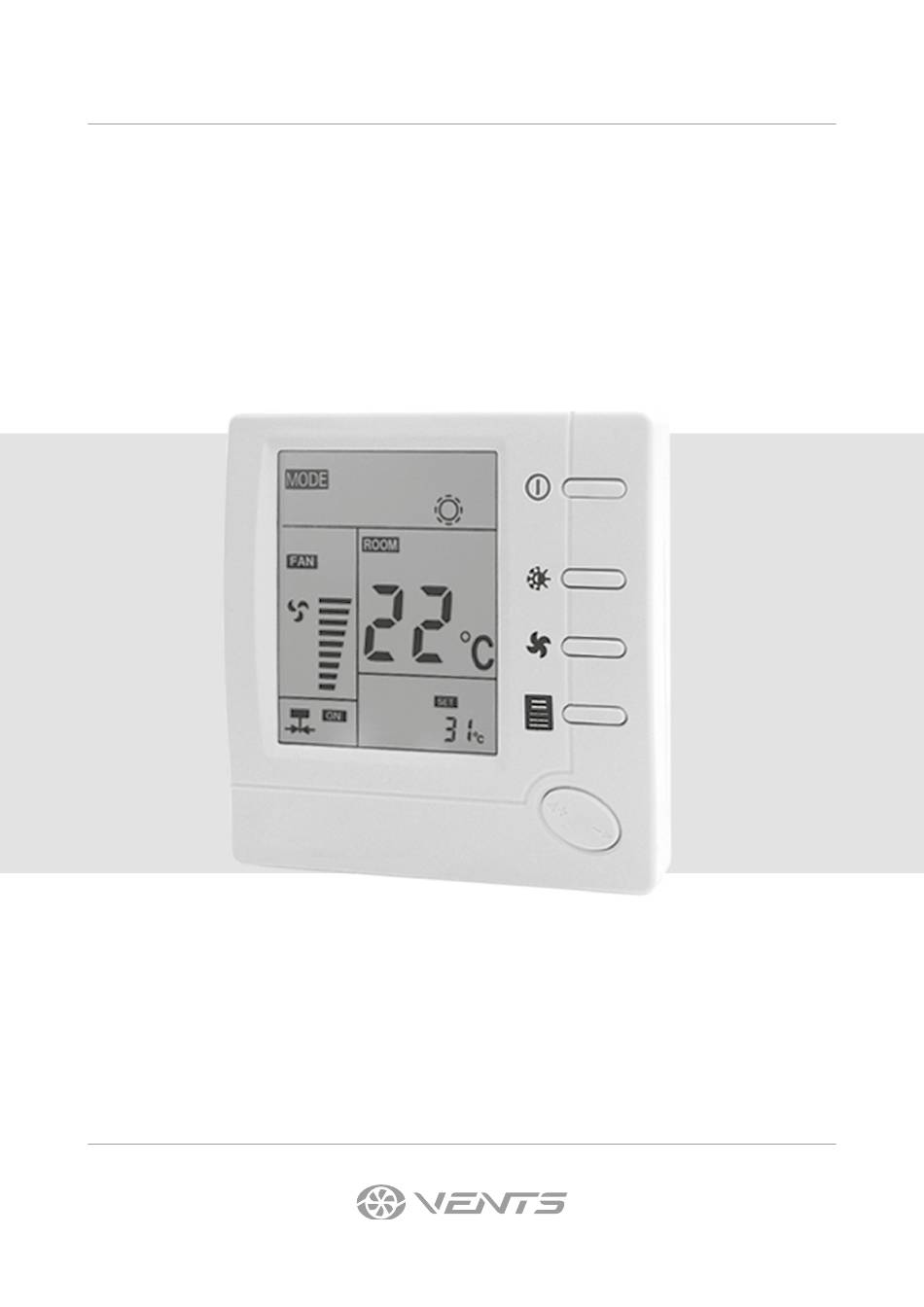

- Seite 1 BETRIEBSANLEITUNG RTS-1-400 RTSD-1-400 Elektrischer Temperaturregler...
-
Seite 2: Inhaltsverzeichnis
RTS(D)-1-400 INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Technische Daten ..................................4 Bauart ........................................4 Montage und Netzanschluss ..............................5 Funktionsweise ....................................6 Einstellung der Steuerungsbetriebsarten ........................7 Lagerungs- und Transportvorschriften ..........................8 Herstellergarantie ..................................9 Abnahmeprotokoll ..................................11 Verkäuferinformationen ................................ - Seite 3 Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen dürfen nur von qualifiziertem Personal durchgeführt werden, das für die Montage, den elektrischen Anschluss und die Wartung von Lüftungsanlagen ausgebildet und qualifiziert ist. Versuchen Sie nicht, das Gerät selbst zu montieren, an das Stromnetz anzuschließen oder Wartungsarbeiten durchzuführen.
-
Seite 4: Verwendungszweck
RTS(D)-1-400 VERWENDUNGSZWECK Der Temperaturregler ist für die Regelung der Temperatur von Lüftungs-, Heizungs- und Klimaanlagen bestimmt. Kann zur Steuerung von Ventilatoren und Klappen von Gebläsekonvektoren, Luftheizungen mit dreistufigen Ventilatoren verwendet werden. Ermöglicht die automatische Änderung der Heiz-/Kühlintensität. Der Temperaturregler ist nicht für den Standalone-Betrieb ausgelegt. Das Gerät ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. -
Seite 5: Montage Und Netzanschluss
Display (Abb.2): zeigt an, dass der Temperaturregler im Nachtbetrieb läuft (9) zeigt an, dass der Temperaturregler im Kühlbetrieb läuft (10) zeigt die Raumtemperatur oder die Sollwerttemperatur (11) zeigt die eingestellte Temperatur oder Raumtemperatur (12) zeigt an, ob die Klappe mit einem Antrieb ein- oder ausgeschaltet ist (13) zeigt die Auswahl der Ventilatorlüftungsstufe (14) zeigt an, dass der Temperaturregler im Heizbetrieb läuft (15) Abb. -
Seite 6: Funktionsweise
RTS(D)-1-400 Anschlussschemas Lüftung mit Heizung und Lüftung mit Heizung und Lüftung mit Heizung und Kühlung Kühlung 3-Draht-System der Kühlung 3-Draht-System der SPDT-Klappen SPST-Klappen dreistufiger Ventilator 2-Draht SPST-Klappe 3-Draht SPDT-Klappe FUNKTIONSWEISE Schalten Sie den Temperaturregler durch Drücken der Power-Taste (2) ein. Drücken Sie die Taste der Auswahl der Lüftungsstufe. Auf dem Display erscheint eines der Zeichen (14 in Abb. -
Seite 7: Einstellung Der Steuerbetriebsarten
FUNKTIONSMERKMALE DES NACHTBETRIEBS Der Temperaturregler ist auf den Kühlbetrieb eingestellt: Um die Temperatur stufenweise zu ändern, erhöht sich die eingestellte Temperatur automatisch auf 1 Grad eine Stunde nach dem Einschalten des Nachtbetriebs und 2 Stunden später steigert die eingestellte Temperatur auf 2 Grad und bleibt auf solchem Niveau 8 Stunden lang bis zum Ausschalten des Timers. Wenn der Timer ausgeschaltet wird, wird der Sollwert automatisch auf den ursprünglichen Wert zurückgesetzt. -
Seite 8: Lagerungs- Und Transportvorschriften
RTS(D)-1-400 LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur +5...+40 ˚C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 9: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 10 RTS(D)-1-400 www.ventilation-system.com...
-
Seite 11: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Elektrischer Temperaturregler Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß den Anforderungen dieser Betriebsanleitung montiert und an das Stromnetz angeschlossen. - Seite 12 V21DE-04...
