Seite 1: Inhaltsverzeichnis

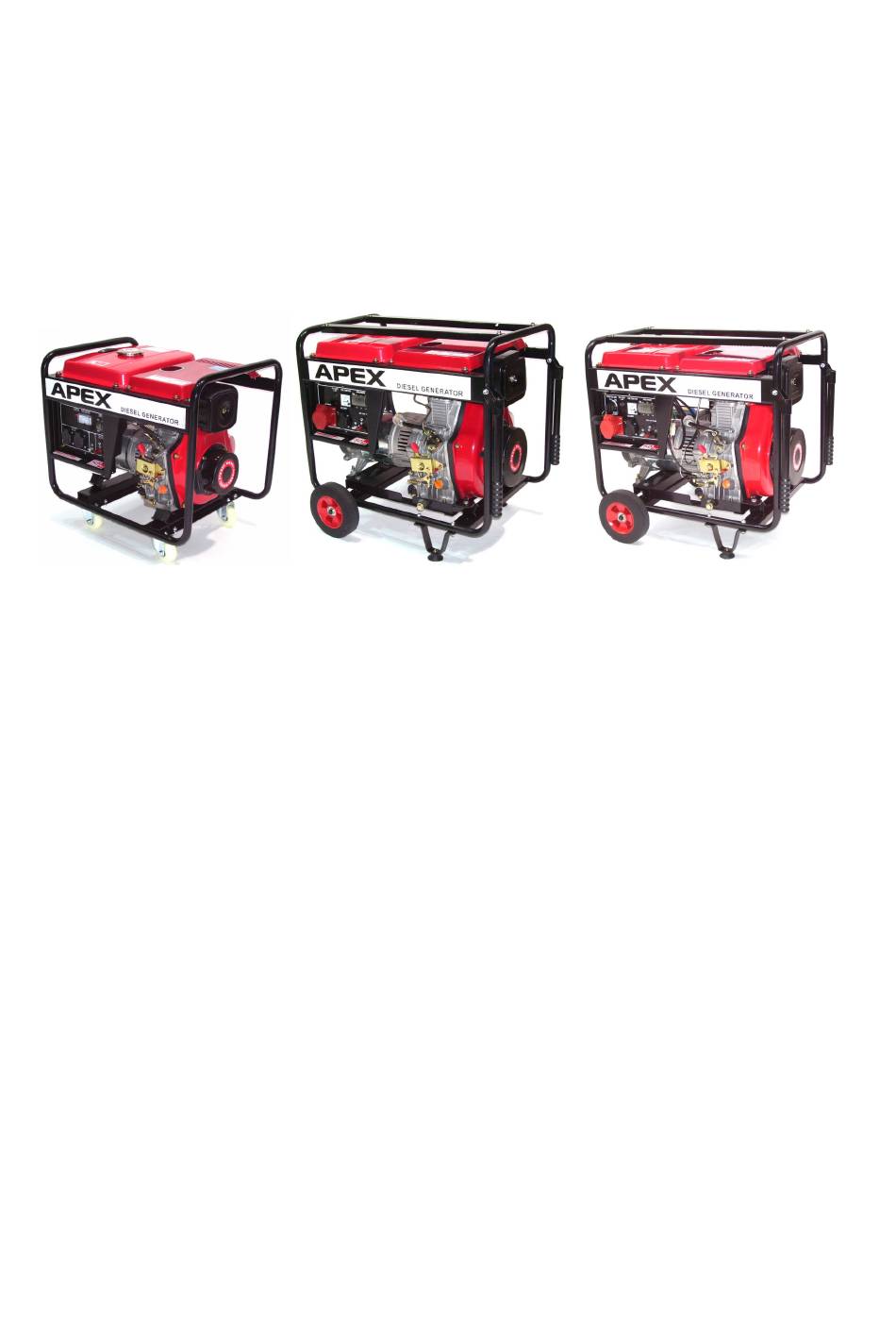

Bedienungsanleitung Dieselstromerzeuger HDTK, H H2000, H2500A,H2500C, H5500A, H5500C Abb. : alle Abbildung Beispielhaft, je nach Typ und Lieferumfang abweichend Inhalt: 1 TECHNISCHE DATEN 2 MASCHINENKOMPONENTEN 3 SICHERHEIT 4 INBETRIEBNAHME 4.1 Lieferumfang 4.2 Motoröl 4.3 Ölstand überprüfen 4.4 Tanken 4.5 Luftfilter 4.6 Erdung...
Seite 2: Technische Daten
1 TECHNISCHE DATEN siehe Typenschild und Artikelbeschreibung 2 MASCHINENKOMPONENTEN Abb. und Ausstattung sind beispielhaft, ggf. je nach Typ abweichend 1 Zündschloss 9 12V Anschluss 2 Öl-Warnlampe 10 Erdungsanschluss 3 Voltmeter 11 Ölablassschraube 4 Schutz 12 Öleinfüllschraube 5 Tankdeckel 13 Treibstoffhahn 6 Tankanzeige 14 Gashebel 7 400V Steckdose...
Seite 3: Sicherheit
3 SICHERHEIT Achtung! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen.
Seite 4: Inbetriebnahme
Vorsicht! Bestimmte Teile der Maschine werden durch den Betrieb heiß! Vorsicht vor heißen Abgasen! Die austretenden Abgase sind heiß genug, um bestimmte Materialien zu entzünden. Halten Sie daher brennbares Material vom Stromerzeuger fern! Verbauen Sie den Stromerzeuger nie in einer bestehenden Struktur! Stellen Sie den Stromerzeuger mindestens 1m von Gebäuden usw.
Seite 5: Luftfilter
- Offenes Licht, Feuer, Funken, Rauchen im Umkreis von 10m bei Tankvorgang verboten. - Tanken Sie max. bis zur Markierung. - Verschütteten Treibstoff sofort wegwischen. 4.5 Luftfilter - Schnappverschluss lösen, Abdeckung des Luftfilters abnehmen. - Luftfilter herausnehmen - In Reinigungslösung waschen - Auswringen - Mit Motoröl voll saugen lassen - Überschüssiges Motoröl auswringen...
Seite 6: Erstinbetriebnahme
ANSCHLUSS ELEKTRONISCHER GERÄTE UND APPARATE ERST NACH DEM START UND ORDNUNGSGEMÄSSEN BETRIEB DES STROMERZEUGERS! 5.1 Erstinbetriebnahme Bei Erstinbetriebnahme sollte der Motor geschont werden. Nach dem Starten des Motors lassen Sie diesen 5 Minuten auf Halbgas laufen. Schließen Sie keine Stromverbraucher an. Nach den 5 Minuten kann der Stromerzeuger normal betrieben werden.
Seite 7 Motorstart mit Seilzug - 7 -...
Seite 8: Ausschalten
Elektrostart Öffnen Sie den Treibstoffhahn Bringen Sie den Gashebel in Position „RUN“ Stecken Sie den Zündschlüssel in das Zündschloss Drehen Sie den Zündschlüssel im Uhrzeigersinn auf „Start“ Lassen Sie den Zündschlüssel aus, sobald der Motor angesprungen ist. Wenn der Motor nicht sofort anspringt, unterbrechen Sie den Startvorgang nach max.
Seite 9 Schließen Sie den Treibstoffhahn. STROMVERBRAUCHER SCHLIESSEN SIE KEINE EMPFINDLICHE ELEKTRIK AN DEN STROMERZEUGER AN (Laptop etc E)! DIESE BENÖTIGEN EINE 100% STABILE SPANNUNGS- UND FREQUENZSTABILITÄT. - Bevor Sie ein Gerät an einen AC Stecker anschließen, überprüfen Sie bitte den einwandfreien Zustand des angeschlossenen Stromverbrauchers. - Falls Sie bemerken, dass sich ein angeschlossener Stromverbraucher abnormal verhält, schlechte Leistung erbringt etc., schalten Sie sofort den Stromerzeuger aus und trennen Sie den Stromverbraucher vom...
Seite 10 der Temperatur abhängt. Glühlampen, Heizstrahler etc E (Kaltleiter) haben einen erhöhten Anlaufstrombedarf! Bei Halogen- und Projektionslampen ist der Anlaufstrombedarf bis zu 15-mal höher als Nennstrombedarf! Kondensatoren haben einen hohen Anlaufstrombedarf! Bis zu 7-mal höher. Elektromotoren haben generell einen erhöhten Anlaufstrombedarf, da mehr Leistung benötigt wird, denn Motor auf Drehzahl zu bringen! Faktoren, welche den Anlaufstrombedarf eines Elektromotors beeinflussen, sind Bauweise, Schwungmasse sowie eventuell vorhandene...
Seite 11: Wartung
6 WARTUNG Die Maschine muss regelmäßig gewartet werden. Störungen oder Defekte, welche die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen. Reparaturtätigkeiten sowie Einstelltätigkeiten dürfen nur von Fachpersonal durchgeführt werden! 6.1 Luftfilter (alle 50 Arbeitsstunden) 1. Entfernen Sie den Luftfilter. 2.
Seite 12: Treibstoffhahn & Tankfilter & Tank (Alle 150 Arbeitsstunden)
ACHTUNG: MASCHINE NIE OHNE LUFTFILTER BZW. MIT NICHT GEWARTETEM LUFTFILTER BETREIBEN 6.2 TREIBSTOFFHAHN & TANKFILTER & TANK (alle 150 Arbeitsstunden) Hebel Treibstoffhahn in Position „OFF“ Mit Gabelschlüssel Treibstoffhahn demontieren. Mit milder Lösung durchspülen In Lösung (mit mildem Reinigungsmittel) alle Teile reinigen. Wieder zusammensetzen.
Seite 13: Lagerung
7 LAGERUNG Falls der Stromgenerator mehr als ein Monat nicht benutzt wird, befolgen Sie bitte folgende Anweisungen: Motorschalter auf OFF Gesamten Treibstoff aus Tank, Treibstoffhahn sowie Vergaser entfernen. Stromerzeuger an einem trockenen, gut gelüfteten Ort lagern, abdecken. 8 FEHLERBEHEBUNG - 13 -...
Seite 14: Entsorgung
9 ENTSORGUNG Entsorgen Sie Ihren Stromerzeugern nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden oder Ihren Händler für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Eine nicht fachgerechte Entsorgung kann zu Verunreinigungen des Bodens, des Grundwassers führen durch Bodenversickerung von gefährlichen und schädlichen Substanzen, und so schlussendlich durch verunreinigtes Wasser in Ihre Nahrungsversorgung gelangen und Ihre Gesundheit gefährden.

Diese Anleitung auch für:

H2500a H2500c H5500a H5500c
