SI-Elektronik Liquid-Check Technisches Handbuch
Levelsensor
Inhaltszusammenfassung für SI-Elektronik Liquid-Check

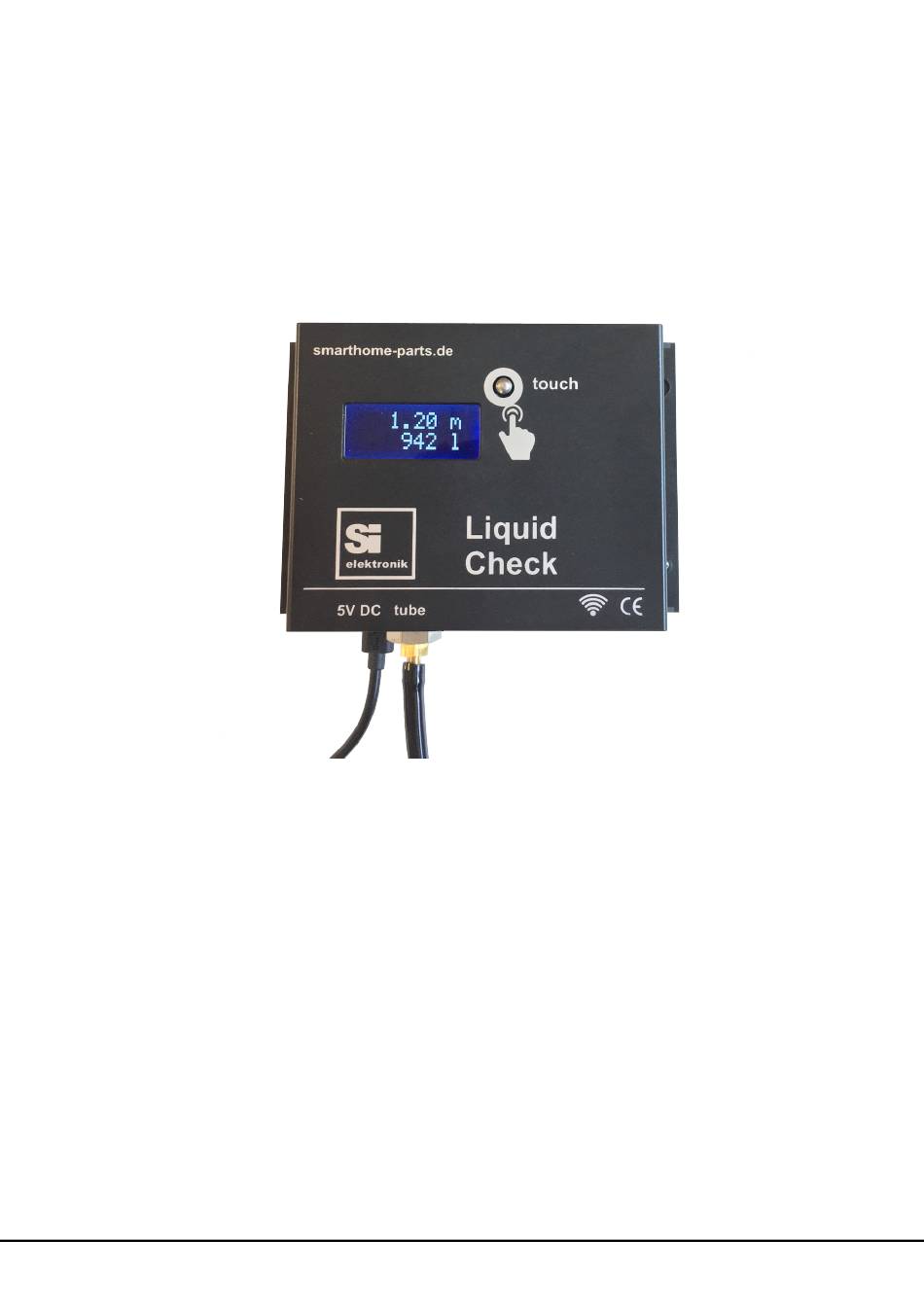

- Seite 1 Liquid-Check Levelsensor Technisches Handbuch Einbauanleitung Sicherheitshinweise Programmierung Bedienung https://liquid-check-info.si-elektronik.de...
- Seite 2 Achtung Alle Rechte vorbehalten. Der Inhalt dieses Handbuches ist Eigentum der Firma SI-Elektronik GmbH. Eine Kopie oder die Reproduktion dieses Handbuchs oder Auszüge daraus, erfordern die ausdrückliche Genehmigung der Firma SI-Elektronik GmbH. Irrtümer oder Druckfehler, sowie Änderungen behalten wir uns vor.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis................... 3 Einleitung ....................4 Lieferumfang ..................4 Wie funktioniert Liquid-Check? .............. 5 Liquid-Check bietet folgende Leistungsmerkmale: ........ 5 Montage des Liquid-Check ..............6 Elektrischer Anschluss des Liquid-Check ..........7 Übersicht Bedienfunktionen ..............7 WPS-Taste ..................7 Touch-Taster..................7 WLAN Verbindung herstellen.............. -
Seite 4: Einleitung
Die zweckmäßige Anwendung ist das genaue Messen eines Pegelstands von Flüssigkeiten in drucklosen Behältern. Z.B. Wasserzisternen, Tankinhalt, etc. Liquid-Check wurde unter Zugrundelegung der gültigen Sicherheitsrichtlinien entwickelt und für die Anwendung in europäischen Ländern gebaut. Das elektronische Meß-System „Liquid-Check“ ermöglicht die Messung von Pegelständen. -
Seite 5: Wie Funktioniert Liquid-Check
Messungen auf Basis des „Hydrostatischen-Prinzips“ ermitteln immer die Höhe des Flüssigkeitsstandes. Unter Verwendung der festgelegten Behälter-Formparameter kann Liquid- Check so auch den Volumeninhalt bestimmen. Liquid-Check muss nicht direkt am zu messenden Behälter angebracht sein, sondern kann zum Bsp. im naheliegenden Technikraum montiert werden. -
Seite 6: Montage Des Liquid-Check
Steckernetzteil sollte sich in unmittelbarer Nähe befinden. Auch sollte man von dem Montageort eine Verbindung mit dem W-Lan Router herstellen können. (Siehe Seite 7) Nachdem eine gute Position gefunden wurde, montieren Sie das Liquid-Check Modul mit dem beiliegenden Befestigungsmaterial. Achten Sie beim Bohren der Dübellöcher auf eventuell in der Wand verlegte Kabel oder Rohre. -
Seite 7: Elektrischer Anschluss Des Liquid-Check
Konfigurationsmenü entfällt. Dazu müssen die folgenden 2 Vorgänge ausgeführt werden. Aktivieren am W-LAN Router Um Liquid-Check in das vorhandene Netzwerk einzubinden, sollte zuerst am W-Lan Router die WPS-Taste gedrückt oder die WPS-Funktion in der Einstelloberfläche ihres Routers aktiviert werden. Stehen mehrere WPS-Verfahren zur Verfügung dann wählen Sie die Push-Button Methode ohne PIN. -
Seite 8: Verbindung Über Wifi Access Point (Ap)
Verbindung über WiFi Access Point (AP) Nach der Installation von Liquid-Check gemäß den Installationsanweisungen und dem Einstecken der Stromversorgung wird Liquid-Check einen eigenen WiFi Access Point (AP) einrichten. Öffnen Sie in Ihrem Handy/Tablett die Einstellungen>WLAN und stellen Sie eine Verbindung mit dem von Liquid-Check erstellten WLAN her, z.B. - Seite 9 QR-Code scannen Die IP-Adresse kann jederzeit am Liquid-Check angezeigt werden. Dazu betätigen Sie den WPS-Knopf (Knopf hinter dem Loch) am Liquid-Check nur kurz. Die hier angezeigte IP-Adr. geben Sie im Browser-Suchfeld ein: z.B. 192.168.100.179 Weiter hinten im Kapitel Seite (18) finden Sie eine Anleitung, wie sie die Web-Oberfläche des Liquid-Check wie eine APP auf ihrem Home Bildschirm platzieren.
-
Seite 10: Browseransicht
Browseransicht Desktopansicht Ansicht auf dem Handy... -
Seite 11: Einstellen/Ansicht Der Parameter
Tank-Formparameter Länge, Höhe oder Durchmesser des zu messenden Behälters, diese sind in der Regel selbsterklärend. Mess-Einstellungen Messmodus, Liquid-Check bietet 2 Möglichkeiten zur Erfassung von Pegelständen: „Statischer“ Intervall“, fester Zeitabstand zwischen den Messungen. „Dynamischer“ Intervall“, erkennt Pegelveränderungen Bodenabstand: Korrekturwert, wie viel cm der Mess-Schlauch (oder Mess-Rohr) über dem Boden positioniert ist. -
Seite 12: Tank-Form
Tank-Form Aus der Höhenmessung der Flüssigkeit kann das Volumen in Liter bestimmt werden. Dazu müssen die verwendete Tank-Form und die entsprechenden Abmessungen eingegeben werden. Standard Tankformen Es stehen verschiedene geometrische Formen zur Auswahl. Hier können die Abmessungen für eine gewählte Tankform angegeben werden. Peiltabelle für komplexe Tankformen Eine Peiltabelle wird von den meisten Tankherstellern zur Verfügung gestellt. -
Seite 13: Betrachtung Der Messgenauigkeit
Betrachtung der Messgenauigkeit Liquid-Check misst einen Flüssigkeitsstand (Pegelhöhe) bei einer aktiven Messung mit einer Genauigkeit von +/- 1cm. Messmodus „Statisch“ Die aktiven Messungen werden nach einem einstellbaren Intervall, bei Betätigen des Touch- Buttons oder bei Aktivierung über die Weboberfläche durchgeführt. Für Behälter mit voraussichtlich langsamen Pegeländerungen z.B. - Seite 14 Fazit der Tabellen Kürzere Messschlauchlängen erhöhen die Ansprechempfindlichkeit bei steigendem Pegel. Geben sie Ihre verwendete Schlauchlänge im Einstellmenü des Liquid-Check an. Die Ta- bellen geben die typischen Ansprechempfindlichkeiten der dynamischen Stufen an. Bei großen Temperaturänderungen in kurzen Zeitabständen, sowie kleinen Undichtigkeiten im...
-
Seite 15: Smarthome Integration
SmartHome Integration Liquid-Check kann in SmartHome Systeme eingebunden werden. Die Systeme müssen über eine Möglichkeit verfügen, die Daten von der Webseite zu übernehmen oder per http-Abruf von einer Webseite abzufragen. Liquid-Check liefert mit folgender URL-Abfrage alle relevanten Daten im JSON Format. -
Seite 16: Liquid-Check Cloud
Liquid-Check Cloud Liquid-Check powerd by Grafana Für die Aufzeichnung Ihrer Messwerte verfügt „Liquid-Check“ über eine Schnittstelle zu unserem Webportal. Unser Server verwendet die Visualisierungs-Software „Grafana“.Hier können Ihre Füllstände und Mengen gespeichert und grafisch aufbereitet dargestellt werden (Siehe Bild). Durch Ihren persönlichen Login haben Sie die Möglichkeit die Grafiken auch an einem anderen Standort per PC-Webbrowser oder per Handy zu überwachen. - Seite 17 Ansicht der Grafik im „Light“ Style Sobald die Cloud-Funktion aktiviert ist, sendet „Liquid-Check“ seine letzte Messung jede Stunde zyklisch an das Portal. Zusätzlich werden die Daten bei einer manuell aktivierten Messung sofort an das Portal gesendet. Zur Aktivierung werden folgende Daten benötigt:...
-
Seite 18: Handy-Einstellungen
Haben Sie den Link für den Cloud-Zugang gewählt, dann sehen Sie die Login-Seite der Liquid-Check Cloud (powered by Grafana). Hier geben Sie die E-Mail Adresse ein, die Sie zum Aktivieren des Accounts im Liquid-Check verwendet haben sowie das Passwort, dass Sie erhalten haben. -
Seite 19: Technische Daten
Modulation Wi-Fi: DSSS, OFDM PCB Antenne, 2.0 dBi Antenne EG-Konformität Produktname : Liquid-Check : LC1 Entspricht den Bestimmungen der aufgeführten EG-Richtlinien. Requirement Standard, Testreport Number, Date & Laboratory EN 300 328 V2.1.1 (2016-11) Test Report RKS170508002-00A issued on 2017-05-10 by BACL, Kunshan Radio EN 300 328 V2.1.1 (2016-11) -
Seite 20: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Gerät SI-Elektronik GmbH WEE-Reg.-Nr. DE 10953817 Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für... -
Seite 21: Fehlerbehandlung
Lösung Der Internet-Browser kann Möglicherweise kann Ihr Lassen Sie sich die IP-Adresse http://liquid-check nicht laden. Router keine am Liquid-Check anzeigen und Namensauflösung. verwenden Sie diese im Webbrowser. IP-Anzeigen: Klicke mit einer Büroklammer 1x in das Loch an der Geräteunterseite. Internet-Explorer IE11 kann Eventuell ist die Intranet- Wähle im Browserfenster:... -
Seite 22: Notizen
Notizen ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________... -
Seite 23: Zeichnung
Notizen ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ Zeichnung... - Seite 24 QR-Code scannen um Liquid-Check im Webbrowser zu öffnen. Liquid-Check muss bereits mit Ihrem Netzwerk verbunden sein. SI-Elektronik GmbH Max-Planck-Str. 5 63477 Maintal...
