Inhaltszusammenfassung für Regulus RGMAT E G60

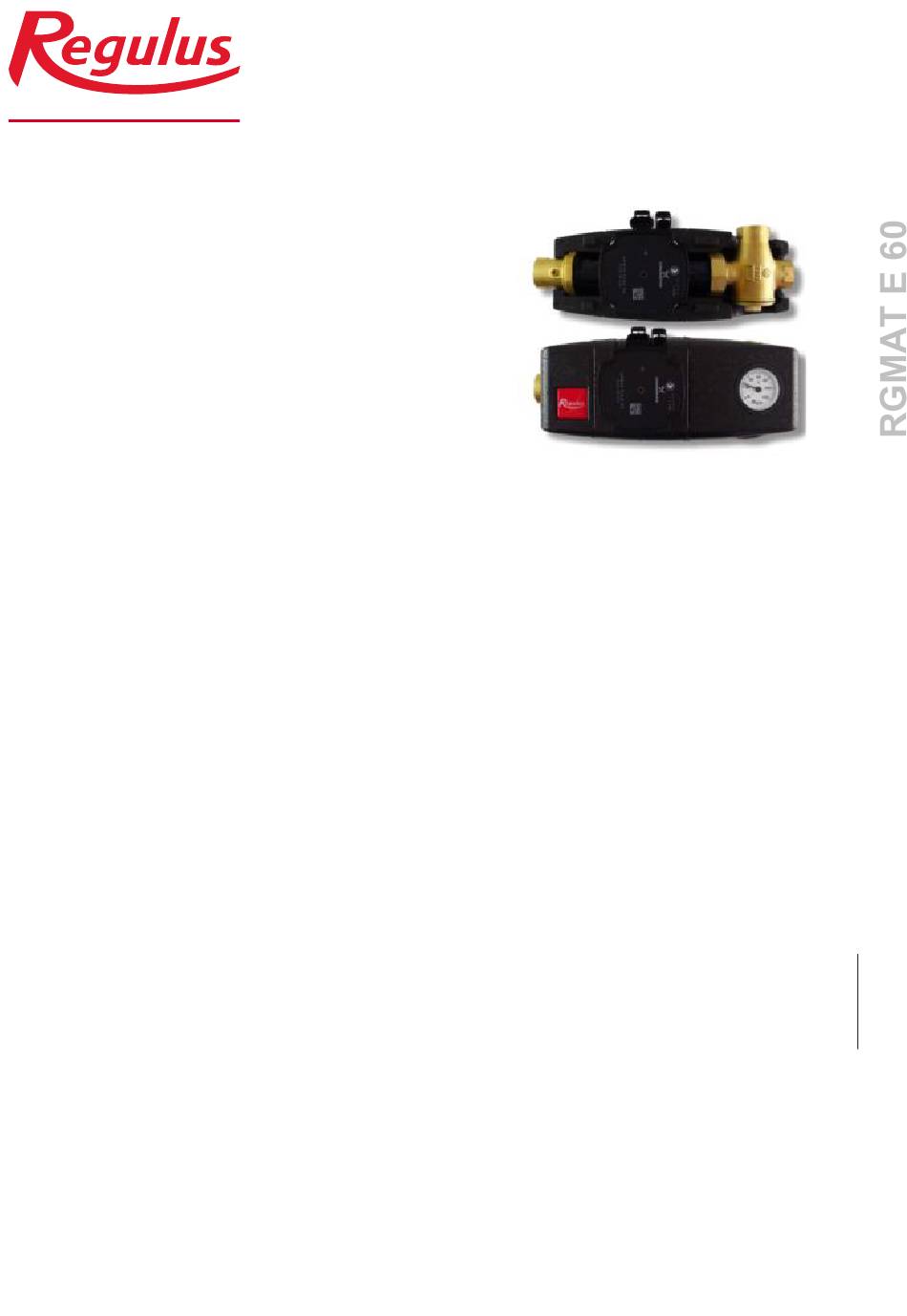

- Seite 1 Anweisungen für die Installation und Verwendung Pumpengruppe RegulusRGMAT E G60 mit UPM3 für Heizungsanlagen RGMAT E G60...
-
Seite 2: Beschreibung Der Pumpengruppe Rgmat E G60
Diese Pumpengruppe ist für wasserführende Kamine und Festbrennstoffkessel konzipiert. 2. Beschreibung der Pumpengruppe RGMAT E G60 Der RGMAT E G60 hält die Wassertemperatur am Kesseleintritt oberhalb der Rauchgaskondensations- temperaturen und verhindert so die so genannte Niedertemperaturkorrosion in der Kesselbrennkammer. Dadurch wird die Teerung und Verschmutzung des Kessels erheblich reduziert, die Verbrennungseffizienz erhöht und die Lebensdauer des Kessels verlängert. -
Seite 3: Schaltplan Der Pumpengruppe Rgmat E G60
3. Schaltplan der Pumpengruppe RGMAT E G60 Beispiel für einen möglichen Anschluss I. Das Diagramm zeigt einen typischen Anschluss eines Festbrennstoffkessels, eines Speichers und eines Heizkreises (mit der empfohlenen Pumpengruppe CSE MIX W - nicht im Lieferumfang enthalten). Wird der Kessel auch für die Warmwasseraufbereitung verwendet, empfehlen wir die Installation der Pumpengruppe CSE OTS ZV W (nicht im Lieferumfang enthalten). -
Seite 4: Funktionsbeschreibung Des Tsv3B-Ventils
4. Funktionsbeschreibung des TSV3B-Ventils Das thermostatische Mischventil TSV3B hat einen eingebauten Thermostat-Oberteil, der den "A"-Eingang (vom Heizsystem) schließt, wenn Rücklaufwassertemperatur zum Kessel (Ausgang) niedriger Öffnung. Wenn "AB") Öffnungstemperatur erreicht ist, öffnet der Thermostat langsam den Einlass "A" des Rücklaufwassers aus der Heizungsanlage, so dass die Öffnungstemperatur des Rücklaufwassers zum Kessel (Auslass "AB") nach der Vermischung... -
Seite 5: Steuerung Der Pumpe
5. Pumpe UPM3 FLEX AS 25-60 180 mm Bauwesen Nassläufer-Umwälzpumpe mit Außengewindeanschluss G 6/4". Elektrische Parameter Strom 230 V, 50 Hz Leistungsaufnahme 2/42 W (min./max.) Stromstärke (min./max.) 0,04/0,40 A Elektrische Abdeckung IP44 Max. Geschwindigkeit 5288 U/min Gewichtete durchschnittliche ≤ 20 W Leistung Energieeffizienz-Index ≤... - Seite 6 Anzeige der Leistungseinstellungen ANZEIGE Die Nummerierung der Dioden wurde aus Gründen der Übersichtlichkeit weggelassen. ANZEIGE LEISTUNGSKURVE Max. H ZUSTAND (obere Grafik) KLEINE LEISTUNG MITTLERE LEISTUNG GROßE LEISTUNG ACHTUNG: Je nach Pumpentyp können die Dioden spiegelverkehrt sein. HÄUFIGKEIT DES BLINKENS DER PWM-SIGNALEMPFANG GRÜNEN DIODE 1 Blitz pro Sekunde...
-
Seite 7: Anschließen Der Pumpe
Erlaubte Positionen Anschließen der Pumpe N (blau) L (braun) PE (gelb-grün) PWM GDN (blau) iPWM Ausgang (schwarz) PWM Eingang Anschlüsse für die Anschluss für (braun) Stromversorgung (A) und Spannungsversorgung die Signalübertragung (B) (A) und Signalübertragung (B) -
Seite 8: Montagemöglichkeiten Der Pumpengruppe Rgmat E G60 Am Heizkessel
6. Montagemöglichkeiten der Pumpengruppe RGMAT E G60 am Heizkessel Die Pumpengruppe wird in einer Version für die horizontale Aufstellung rechts vom Kessel geliefert. Er kann jedoch wahlweise in einem vertikalen Rohr oder in einer horizontalen Position links vom Kessel montiert werden. Bei waagerechtem Einbau links vom Kessel muss die Pumpengruppe um 180°...
