Dämmerungsschalter, hermetisch

Werbung

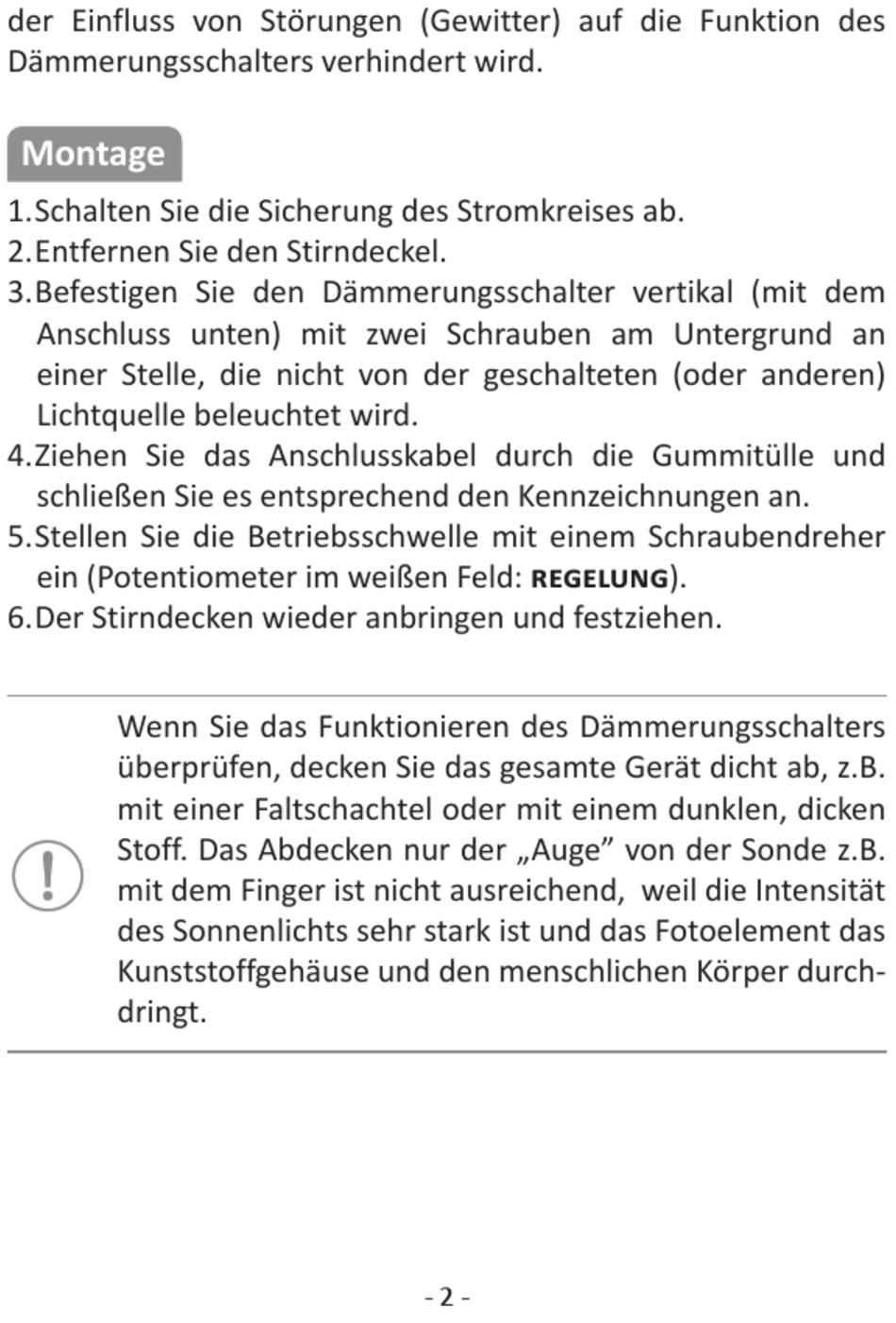

der Einfluss von Störungen (Gewitter) auf die Funktion des
Dämmerungsschalters verhindert wird.
Montage
1. Schalten Sie die Sicherung des Stromkreises ab.
2. Entfernen Sie den Stirndeckel.
3. Befestigen Sie den Dämmerungsschalter vertikal (mit dem
Anschluss unten) mit zwei Schrauben am Untergrund an
einer Stelle, die nicht von der geschalteten (oder anderen)
Lichtquelle beleuchtet wird.
4. Ziehen Sie das Anschlusskabel durch die Gummitülle und
schließen Sie es entsprechend den Kennzeichnungen an.
5. Stellen Sie die Betriebsschwelle mit einem Schraubendreher
ein (Potentiometer im weißen Feld: ��������).
6. Der Stirndecken wieder anbringen und festziehen.
Wenn Sie das Funktionieren des Dämmerungsschalters
überprüfen, decken Sie das gesamte Gerät dicht ab, z.B.
mit einer Faltschachtel oder mit einem dunklen, dicken
Stoff. Das Abdecken nur der „Auge" von der Sonde z.B.
mit dem Finger ist nicht ausreichend, weil die Intensität
des Sonnenlichts sehr stark ist und das Fotoelement das
Kunststoffgehäuse und den menschlichen Körper durch-
dringt.
- 2 -
