Produktbeschreibung
9
8
7
* Zusatzplatine SC-BIKN-E ist zwingend erforderlich bei den Innengeräten SRK, SRF und SRR der Serien FDS/SX/S.
5
Installieren
GEFAHR
Lebensgefahr durch Stromschlag.
Die Signal 1 ausschließlich von Elektrofachkräften montieren, anschließen und in Betrieb nehmen.
Vor Beginn der Installationsarbeiten die Anschlussstelle für das öffentliche Stromnetz und den Schalt-
●
schrank spannungsfrei schalten.
Alle Komponenten, die an die Signal 1 angeschlossen werden, spannungsfrei schalten.
●
Spannungsfreiheit kontrollieren.
●
Vorgehensweise
1.
Gesamtanlage spannungsfrei schalten.
2.
Gesamtanlage auf Spannungsfreiheit prüfen.
3.
Gegen Wiedereinschalten sichern.
4.
Die Signal 1 gemäß Schaltplan im Anschlusskasten des Außengeräts bzw. Innengeräts oder in einem
externen Verteilergehäuse anschließen.
–
Nur ein Kabel anschließen:
–
Alarm- oder Betriebsmeldung (Innengerät).
–
Alarm- oder Betriebsmeldung (Außengerät).
–
Es ist zusätzlich möglich, ein Innengerät über einen potenzialfreien Eingang Fern-Ein/Aus zu schalten.
Schnellstartanleitung CompTrol Signal 1 | Ausgabe 01-07-2020 | 20000417
1

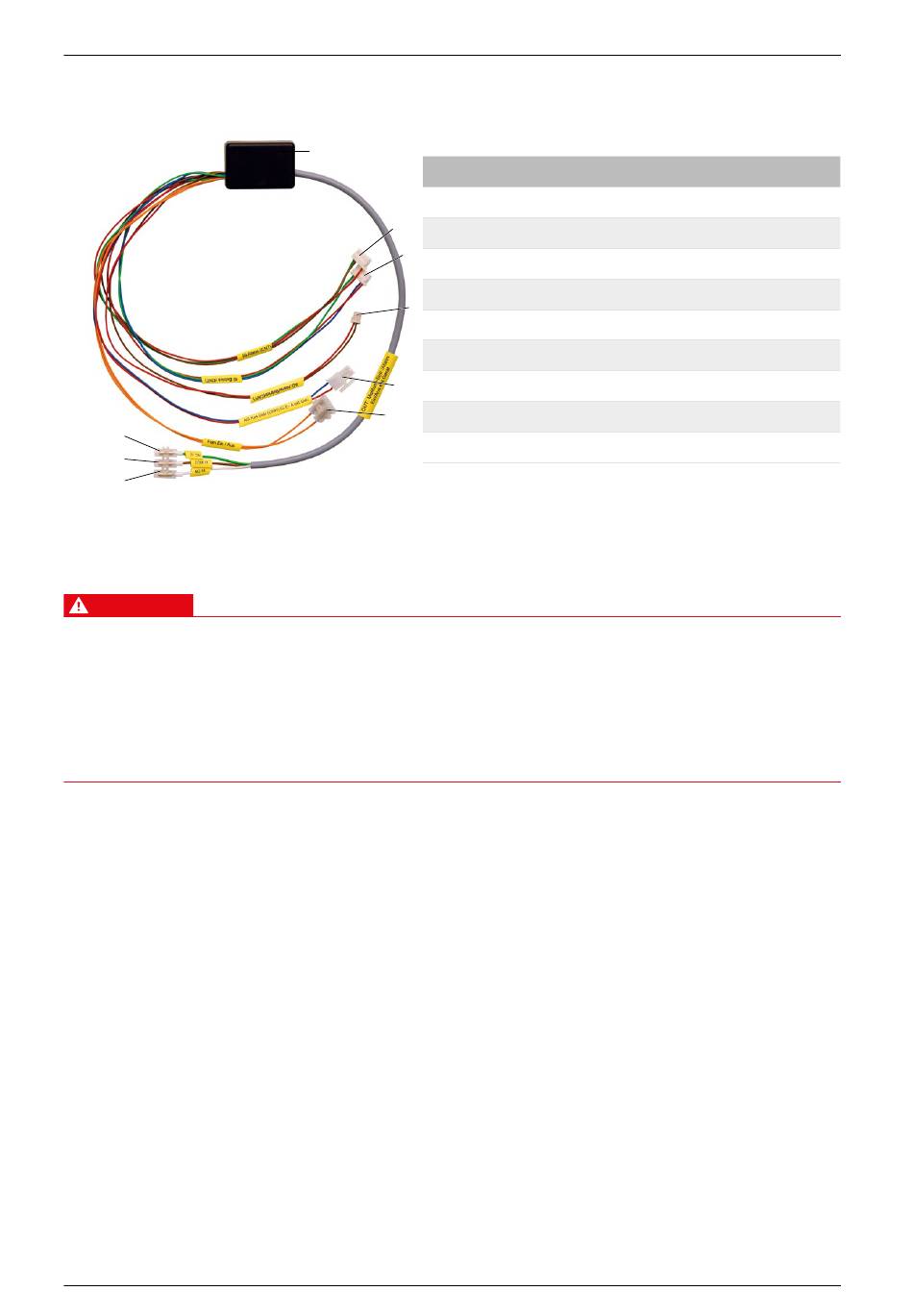

Nr.
Beschreibung [Kabelfarbe]
1
Relais-Box
2
2
Innengerät*: Alarm (CNT) [Rot, Braun, Grün]
3
3
Innengerät*: Betrieb (CNT) [Rot, Blau, Grün]
4
Außengerät: Alarm (CNY) [Rot, Braun]
4
5
Außengerät: Betrieb (CNH) [Rot, Blau]
6
Fern-Ein/Aus [Orange, Orange]
5
7
NO 14 [Weiß]
6
8
COM 11 [Braun]
9
NC 12 [Grün]
