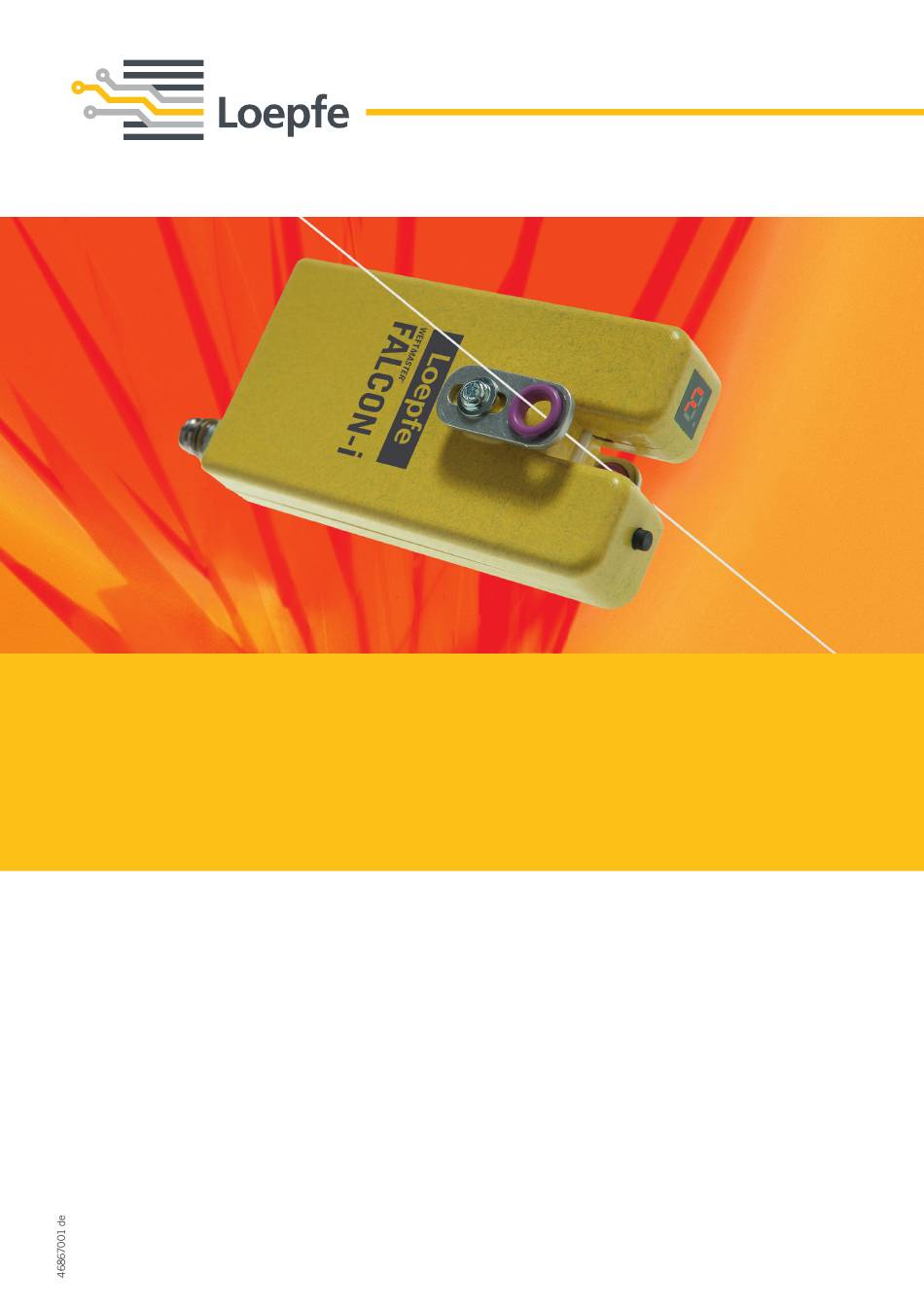

- Seite 1 WEFTMASTER FALCON-i ® Optischer Garnfehlersensor Bedienungsanleitung Version 1.03 / 10.2015...
- Seite 3 / oder Mitteilung des Inhaltes sind ohne schriftliche Geneh- migung der Gebrüder Loepfe AG, ausser für interne Zwecke, nicht gestattet. WeftMaster und FALCON-i sind eingetragene Warenzeichen der Gebrüder Loepfe AG in der Schweiz und / oder in anderen Ländern. © 2015 Gebrüder Loepfe AG, Schweiz...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemein Zu dieser Anleitung Symbolerklärung Haftung Sicherheit Zuständigkeiten Personalanforderungen Verwendung Produktbeschreibung Anwendung Aufbau Funktionen Technische Daten Bedienung Empfindlichkeit einstellen Anzeige Kontrolle und Wartung Allgemein Sicherheit Kontroll- und Wartungarbeiten Störungen FALCON-i... -
Seite 7: Allgemein
Allgemein Allgemein 1.1 Zu dieser Anleitung Allgemein 1.1.1 Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem optischen Garnfehlersensor FALCON-i. Beim Auftreten von Unklarheiten, sollte zur eigenen Sicher- heit Rücksprache mit dem Lieferanten erfolgen. Leseverpflichtung 1.1.2 Das Personal muss diese Anleitung, insbesondere die Sicherheitshinweise vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. -
Seite 8: Haftung
1.3.2 Neben den vertraglich vereinbarten Verpflichtungen gelten die Allgemeinen Geschäftsbedingungen und Lieferbedingungen des Herstellers. Technische 1.3.3 Gebrüder Loepfe AG schliesst die Haftung für Schäden und Unfälle infolge der folgenden Punkte aus: Veränderungen ƒ Eigenmächtiges Umbauen und Verändern des Garnfehlersensors ƒ... -
Seite 9: Sicherheit
ƒ Montage- und Servicetechniker sind qualifiziertes Personal, das mit allen Sicherheitskontrollen, Installations- und Servicerichtlinien vertraut ist. ƒ Der Reparaturtechniker ist ein qualifizierter und geschulter Mitarbeiter der Firma Loepfe oder eine durch Loepfe ausdrücklich dafür bezeichnete Person. 2.3 Verwendung Bestimmungsgemässe 2.3.1 Der optische Garnfehlersensor FALCON-i ist für die Detektion von Garnfeh-... -
Seite 11: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Fadenführer Optik/Sensor Bedientaste Fadenführer Digitalanzeige 3.1 Anwendung Der optische Garnfehlersensor FALCON-i dient zur Detektion von kleinsten Garnfehlern, Knoten, Schlingen sowie von Verunreinigungen (Flusen) im tex- tilen Herstellungsprozess bei ƒ Monofilament- oder Multifilament-Garnen, unabhängig von der Garnfarbe Mit dem optische Garnfehlersensor FALCON-i können keine Dünnstellen detektiert werden! 3.2 Aufbau Der Garnfehlersensor FALCON-i besteht aus folgenden Komponenten:... -
Seite 12: Technische Daten
Produktbeschreibung 3.4 Technische Daten Max. Leistungsaufnahme 500 mW Speisung 24 Vdc Umgebungstemperatur Betrieb 0 – 50°C PNP-Ausgangssignal 2.7 mA ±8% konstant NPN-Ausgangssignal Max. 25 mA Umgebungstemperatur Lagerung -20°C – 85°C Feuchtigkeit 5 – 90% (nicht kondensierend) Schutzart IP 50 Gehäuse Leitender Kunststoff, chemisch beständig Auswertelektronik Abgeschirmt gegen elektrostatische oder magnetische Störungen... -
Seite 13: Bedienung
Bedienung Bedienung 4.1 Empfindlichkeit einstellen Manuell / Automatisch ƒ 4.1.1 Empfindlichkeit manuell einstellen: Die Empfindlichkeit des Sensors kann manuell auf eine der 10 Empfindlichkeitsstufen eingestellt werden. ƒ Automatisch: Der Sensor stellt sich automatisch auf eine der 10 Emp- findlichkeitsstufen ein und überprüft diese fortwährend. Empfindlichkeitsstufe 1. -
Seite 14: Anzeige
Bedienung 4.2 Anzeige Tiefste Empfindlichkeitsstufe Höchste Empfindlichkeitsstufe Empfindlichkeitsstufe automatisch Modus «Normal», Faden läuft und Sensor ist aktiv Textiler Fehler » Fehleranzeige wird durch den erneuten Fadenanlauf gelöscht. Fehleranzeige kann durch Antippen der Bedientaste » gelöscht werden (Reset). Fehler infolge Verschmutzung der Optik »... - Seite 15 Bedienung FALCON-i...
-
Seite 16: Kontrolle Und Wartung
Kontrolle und Wartung Kontrolle und Wartung 5.1 Allgemein Regelmässige Kontrollen des optischen Garnfehlersensors FALCON-i gewährleisten einen störungsfreien und zuverlässigen Betrieb. 5.2 Sicherheit Wartungsarbeiten dürfen nur von autorisiertem und instruiertem Fachperso- nal vorgenommen werden. Alle im Kapitel 5.3 «Kontroll- und Wartungsarbeiten» NICHT aufgeführten Wartungsarbeiten müssen durch einen Servicetechniker ausgeführt werden. - Seite 17 Für Beschädigungen, die durch den Einsatz von verbotenen Substanzen ver- ursacht werden, wird keine Garantie übernommen! Geeignete Reinigungsmittel: ƒ Leichte Verschmutzung: » Reinigungsmittel TK-Clean von LOEPFE ƒ Starke Verschmutzung: » Feuerzeugbenzin «Zippo Premium Lighter Fluid» » Feuerzeugbenzin «Ronsonol Lighter Fluid»...
-
Seite 18: Störungen
Störungen Störungen Fehler Mögliche Ursache Massnahme Fehleranzeige, obwohl Der Knoten wurde einen Schuss Es muss ein weiteres Mal «Schusssuchen» der Faden im Fach keinen früher eingetragen. angewählt werden. Fehler aufweist. Der Punkt in der Anzeige Schlechte Erdverbindung Eventuell muss der Sensor isoliert, mit leuchtet (= Normalbetrieb) Gummipuffer montiert werden. - Seite 20 Loepfe Brothers Ltd. 8623 Wetzikon / Switzerland Phone +41 43 488 11 11 Fax +41 43 488 11 00 info@loepfe.com www.loepfe.com Subject to technical modifications...
