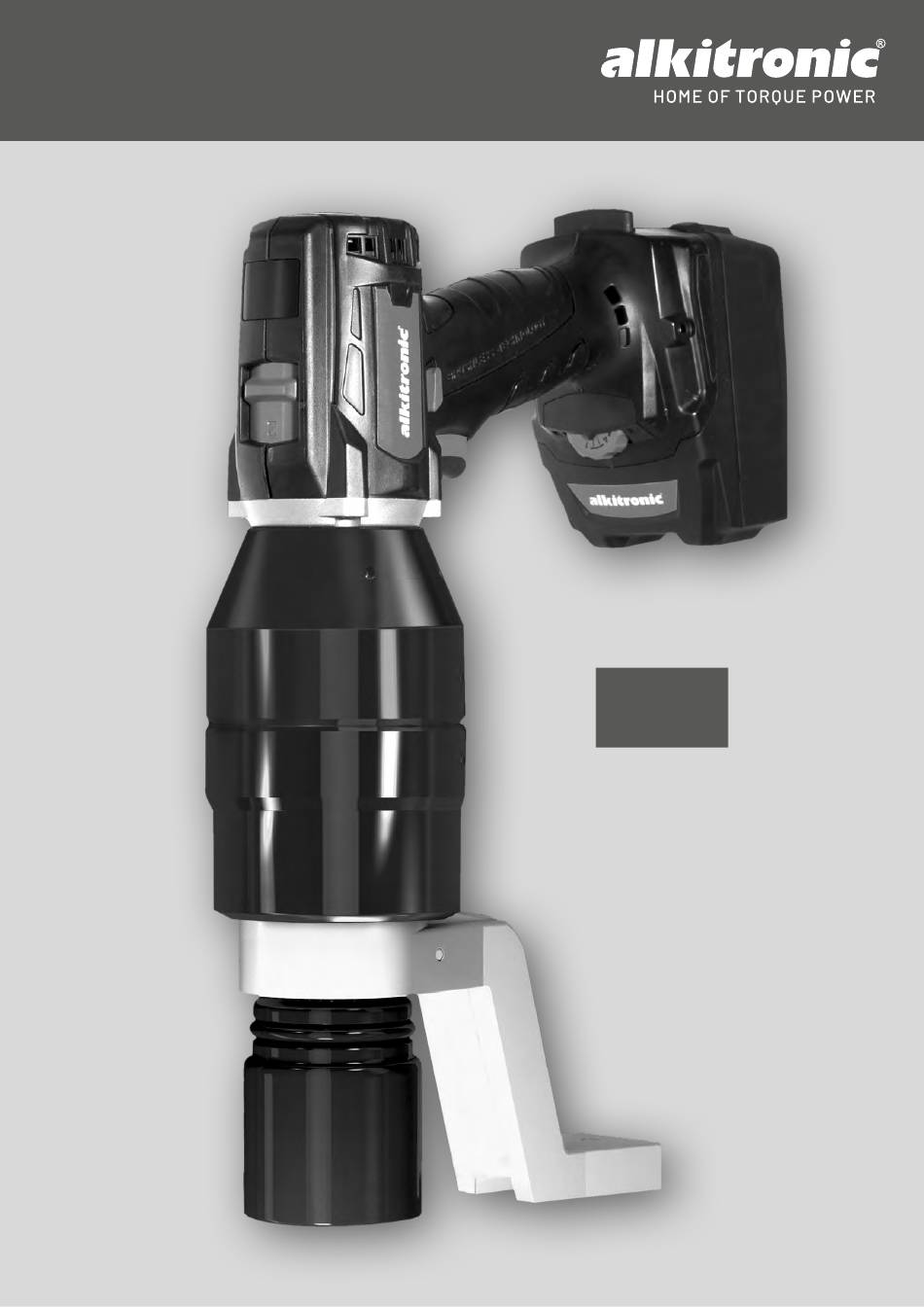

alkitronic EA Betriebs- Und Wartungsanleitung
Akku-drehmoment-schrauber
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für alkitronic EA
Inhaltszusammenfassung für alkitronic EA
- Seite 1 Betriebs- und Wartungsanleitung Akku-Drehmoment-Schrauber...
-
Seite 2: Inhaltsverzeichnis
Betriebs- und Wartungsanleitung Inhalt Vorwort Seite Wir gratulieren Ihnen zum Kauf eines alkitronic® EA, dem Eingangskontrolle/Verpackung akkubetriebenen Drehmomentschrauber aus unserem Haus. Sie haben sich für ein hochwertiges Produkt ent- Allgemeine Beschreibung schieden, das weltweit neue Maßstäbe setzt und hohen Modell Beschreibung Sicherheitsstandards gerecht wird. -
Seite 3: A Eingangskontrolle Und Verpackung
Akku-Drehmomentschrauber A Eingangskontrolle und Verpackung Hochleistungs Li-Ion Akkupack Lieferumfang: alkitronic® EA Drehmomentschrauber, 2 x Hochleistungs Li-Ion Akkupacks, alkitronic® Ladestation Alle Teile sind einer Sichtkontrolle auf eventuelle Transportschäden zu unterziehen. Wird ein solcher Schaden festgestellt, benachrichtigen Sie unver- züglich den Spediteur. Alle Rücksendungen nur in Originalverpackung, dadurch werden Beschädi-... -
Seite 4: Technische Daten
12-42 V / 3,0 A max (optional 110 V / 50 Hz) 2. Sicherheitshinweise Bestimmungsgemäße Verwendung Der alkitronic® EA ist gebaut für kontinuierlich drehendes alkitronic® Zubehör für Drehmoment Anziehen oder Lösen von schweren Verschraubungen. Die schrauber mit axialem Stromversorgung darf ausschließlich mit alkitronic® Li-Ion Abtrieb Akkupacks erfolgen. -
Seite 5: Gefahrenhinweise
3. Betrieb der alkitronic® Ladestation Gefahrenhinweise Bei mechanischen oder elektrischen Schäden am Die Ladestation darf nur in Betrieb genommen alkitronic® EA, Li-Ion Akkupack oder alkitronic® werden, wenn die auf dem Typenschild ange- Ladestation ist der Betrieb sofort zu unterbrechen. gebene Netzspannung und Netzfrequenz mit Das beschädigte Gerät muss auf mechanische... -
Seite 6: Betrieb Alkitronic® Ea Schrauber
Betriebs- und Wartungsanleitung 4. Betrieb alkitronic® EA 4.1.2 Akkupack, Kapazitäts- und Signalanzeige* Der alkitronic® EA darf nicht feucht oder nass sein und nicht in feuchter Umgebung betrieben wer- den. Für einen Regenschutz muss gesorgt werden. Bei Erstbenutzung Akkupack aufladen. Vor jeder weiteren Benutzung den Ladezustand des Akku- packs überprüfen und ggf. -
Seite 7: Vorbereitung Auf Den Schraubfall
STACO/STABI/DMA oder spezielle eindrehen. Adapter zum Anziehen und Lösen von Schraubverbindungen benötigt. • Den alkitronic® EA auf eine flache Unterlage legen. • Ist der DMA (Reaktionsmomentaufnehmer) mit einer Sicherungsschraube versehen, Schraube vollständig he- alkitronic® STACO rausdrehen (die Position der Sicherungschraube variiert typenabhängig). -
Seite 8: Drehrichtung, Transportsicherung
Betriebs- und Wartungsanleitung 5.2 Drehrichtung, Transportsicherung 5.4 Einstellung Abschalt-Drehmoment Die Drehmomenteinstellung wird anhand der am alkitronic® EA angebrachten Drehmomenttabelle und/oder gemäß bei- liegendem Standard Kennlinien-Datenblatt vorgenommen. Drehrichtung rechts (Anziehen). Schiebetaste Maschinenspezifische Drehmomentwerte können nach links vollständig auf Wunsch zusätzlich im alki TECHNIK Kalibrierla- durchdrücken. -
Seite 9: Bedienung Mechanisch
6.1.1 Anziehen und Lösen falsch falsch richtig Arbeitschritte • alkitronic® EA mit STACO/STABI auf die Schraube/Mutter aufsetzen. STACO/STABI immer vollständig auf die Schrau be/ • Der DMA muss auf der Höhe des STACO/STABI (S) das Mutter aufzusetzen. Die Abstützung des DMA zur Reaktionsmoment aufnehmen. -
Seite 10: Funktions-/Betriebsprüfung
(Leistungs-Check, Motor-Check, Sicherheits-Check, Kalibrier-Service). Wartungsperioden Der Schrauber muss mindestens einmal jährlich alkitronic® EA und Ladestation nur trocken und einer Inspektion unterzogen werden. Bei hohen abgekühlt im Originalkoffer oder in anderem ver- Beanspruchungen/Belastungen oder auch Betriebs- schließbaren Behälter aufbewahren. Wärme und stunden muss eine Kalibrierung und War tung in Feuchtigkeit führen zu Oxidation sowohl an Getrie-... -
Seite 11: Technische Hinweise
Blinkt eine LED-Leuchte (L), ist der Akku fast leer. Ggf. Taste am Akku (8, Abb. 4) drücken um den Ladezustand zu prü- fen. Ist der Akkupack fast leer, muss er wieder aufgeladen werden. Siehe auch Punkt 4.1.2 Akkupack, Signalanzeigen. ©alkitechnik / GBA EA/1/20-11-24/4Pdesign/ Techn. Änderungen vorbehalten... -
Seite 12: Ihr Plus Für Mehr Leistung
Ersatzteil- und Reparaturservice alki TECHNIK GmbH Entwicklung, Produktion und Vertrieb von Schraubsystemen Unterlettenweg 4 – 85051 Ingolstadt/Germany – fon +49 841 97499-0 – fax +49 841 97499-90 info@alkitronic.com – www.alkitronic.com AUSZUG AUS UNSEREM PRODUKTPROGRAMM Elektrische Drehmomentschrauber Pneumatische Drehmomentschrauber Hydraulische Schrauber und Pumpen...
