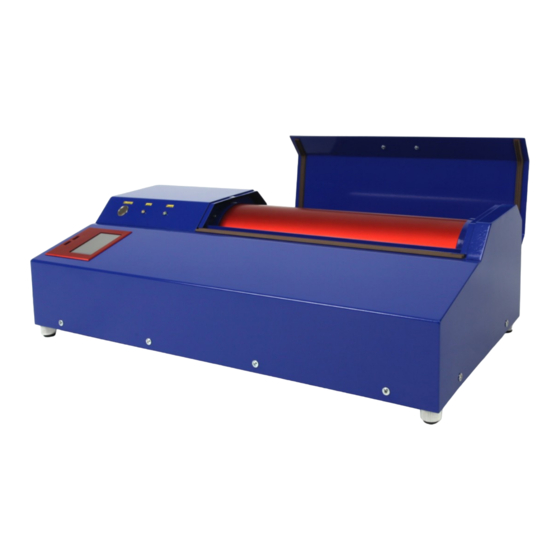

Fotoplotter FilmStar-PLUS
Installations- und Bedienungsanleitung
Einführung
Filmstar-PLUS heißt unser neuer
Raster-Photoplotter, der speziell für
Kunden entwickelt wurde, die qualita-
tiv hochwertige Filme schnell und
günstig im eigenen Haus herstellen
wollen. Neben Gerberdaten arbeitet
der Filmstar-PLUS auch mit BMP-Da-
teien. Filmstar-PLUS leistet hervorra-
gende Arbeit, verpackt in einem an-
sprechenden Design und zu einem
bemerkenswert niedrigen Preis.
Merkmale:
• präzise Kantenschärfe in Foto-
qualität
• perfekte Schwärzung ergibt per-
fekte Lichtundurchlässigkeit
• umfangreiches Softwarepaket im Lieferumfang ent-
halten
Verbesserungen gegenüber Filmstar FP 8000:
• höhere Auflösung; bis zu 16 256 x 25 400 dpi.
• Stand alone unit - kein separater PC nötig. Daten
können entweder per USB-Stick oder per USB-Ka-
bel an den Plotter übertragen werden.
• Neue Elektronik mit Touch-Display und intuitiver Be-
nutzerführung.
• Software Update: angepasste Windowsoptik, Win-
dowsroutine für Öffnen und Speichern von Program-
men. Höhere Auflösungen in Gerber2bitmap, ver-
schiedene Kalibrierprogramme in Run-Filmstar.
• 3 verschiedene Plottgeschwindigkeiten für entweder
hohe Präzision oder größere Plottgeschwindigkeit.
Beschreibung
• Der Film wird auf einer rotierenden Walze montiert und dort mit-
tels einer Laserdiode "scheibchenweise" belichtet. Für den An-
trieb sorgt eine Schrittmotorsteuerung über Kugelumlaufspindel
mit softwareseitiger, sektionaler Kalibrierung. Auch die Rotation
der Walze ist natürlich elektronisch überwacht und gesteuert.
• Daten werden entweder per USB von einem PC übertragen oder
per USB-Stick direkt eingelesen. Die Software gehört zum Liefer-
umfang. Sie erlaubt das Erstellen von Nutzen, das Nachbearbeiten von Blendentabellen (z.B. zur Ausga-
be von Lötstoppmasken) sowie Funktionen wie Negativausgabe, gespiegelte Ausgabe, Vorschau und
Bohrdaten-Export.
• Interaktive, absolute oder relative Positionierung des Layouts auf dem Film.
• Vorschau und Anpassung der verschiedenen Blendentabellen unterschiedlicher Layoutsysteme.
