Isoled DT8 Bedienungsanleitung

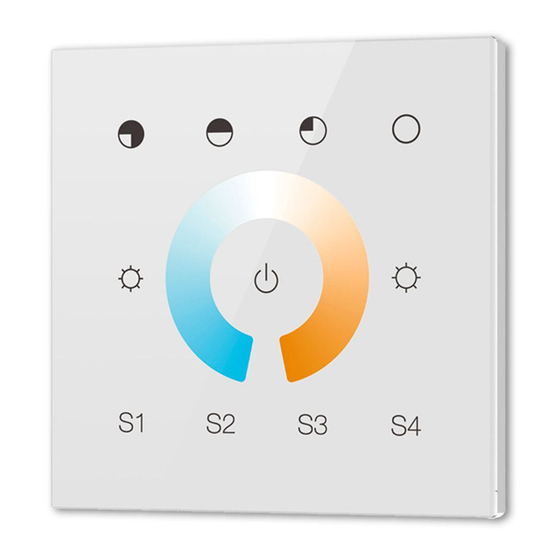

DT8 DALI Dual-Color-Touch-Controller
Wichtig: Lesen Sie vor der Installation alle Anweisungen
Funktionseinführung
50% Helligkeit
25% Helligkeit
CCT-Rad, schieben Sie die
Berührung, um die
Farbtemperatur
auszuwählen
Gedrückt halten, um die
Lichtintensität zu
verringern
0%WW+100%KW
Szenentaste, gedrückt halten, um eine Szene zu speichern,
klicken, um sie aufzurufen, die gespeicherte Szene deckt die
vordefinierte ab
41 mm
32 mm
DALI-Signal AC100-240V
Ausgang
DA+ DA-
DALI-
Signalausgang
LED-Anzeige
75% Helligkeit
100% Helligkeit
50%CW+50%WW
An / aus Schalter
Gedrückt halten, um die
Lichtintensität zu
erhöhen
100%WW+0%KW
Vorderseite
59,00 mm
DALI-Dimmer
8
Drehschalter zur
Szenenzuweisung (insgesamt
16 Szenen)
Szene
DALI-Bus-Ausgang=100mA
max.
8
Drehschalter für
Eingang
Gruppenzuweisung
L N
(insgesamt 16 Gruppen)
Gruppe
Wechselstromei
ngang
Rückseite
Produktdaten
Energieversorgung
Ausgabe
Betriebsstrom
DALI-Bus-Ausgang
DALI-Verbrauch
Betriebstemperatur
Relative Luftfeuchtigkeit
Maße
Wasserdichte Klasse
• Berührungsempfindlich.
• Glasschnittstelle (weiß & schwarz).
• Entspricht dem DALI-Standardprotokoll IEC 62386-102, IEC 62386-207, IEC 62386-209 und in
Übereinstimmung mit DALI-Produkten anderer internationaler Unternehmen
• Eingebautes 100mA DALI Netzteil zur Versorgung von max. 50 DALI-EVGs.
• Stromversorgung über DALI-Bus, wenn nicht an das Wechselstromnetz angeschlossen.
• max. 100 DALI-EVGs an einer DALI-Linie können von 4 Zentralen per Broadcast (2 über AC-Netz, 2 über DALI-Bus)
angesteuert werden.
• Aktivieren, um 1 DALI-Gruppe und 4 DALI-Szenen zu steuern.
• Ermöglicht die Einstellung der Start-DALI-Gruppennummer (0-15) und der Szenennummer (0-15) durch Drehschalter auf
der Rückseite.
• Unterstützt DT8-Geräte
• Farbtemperatureinstellung gemäß DALI-Spezifikationen von Device Type 8, Color Type Tc.
• Jedes DT8-Gerät wird über eine einzige DALI-Adresse gesteuert
Sicherheitswarnungen
• NICHT mit Strom am Gerät installieren.
• Setzen Sie das Gerät NICHT Feuchtigkeit aus.
Operation
1. Startgruppennummer über Drehschalter auf der Rückseite einstellen: (0-15 wählbar)
• Dieser DALI-Touchpanel-Controller ermöglicht das Senden von Dimmbefehlen und DT8-Befehlen an 1 Gruppe von
Geräte am DALI-Kreis. Mit einem Drehschalter auf der Rückseite können Sie die Gruppen auswählen, die Sie steuern
möchten, und die Startgruppennummer einstellen, und insgesamt können 16 Gruppen (0-15) ausgewählt werden.
• Steht die Pfeilstellung des Drehschalters auf 0, steuert das Panel alle DALI-Teilnehmer des Kreises per Broadcast an.
• Wenn die Pfeilposition des Drehschalters auf X außer 0 (1-15) steht, steuert die Zentrale die DALI-Gruppe X-1.
• Hinweis: Alle DALI-Slaves im Stromkreis müssen zuerst vom DALI-Master einer oder mehreren DALI-Gruppen
zugeordnet werden.
Bitte beziehen Sie sich wie folgt auf die detaillierte Gruppeneinstellungstabelle:
Drehschalterpos
0 1 2 3
ition
DALI-Gruppe
Übertragun 0 1 2
ausgewählt
g
100-240VAC/DALI-Bus
DALI-Signal
<15 mA
100mA max.
4 mA
0-40°C
8 % bis 80 %
86x86x41mm
IP20
4 5 6 7 8 9 A B C D
3 4 5 6 7 8 9 10 11 12
E F
13 14
