Inhaltszusammenfassung für Major Micro PSU

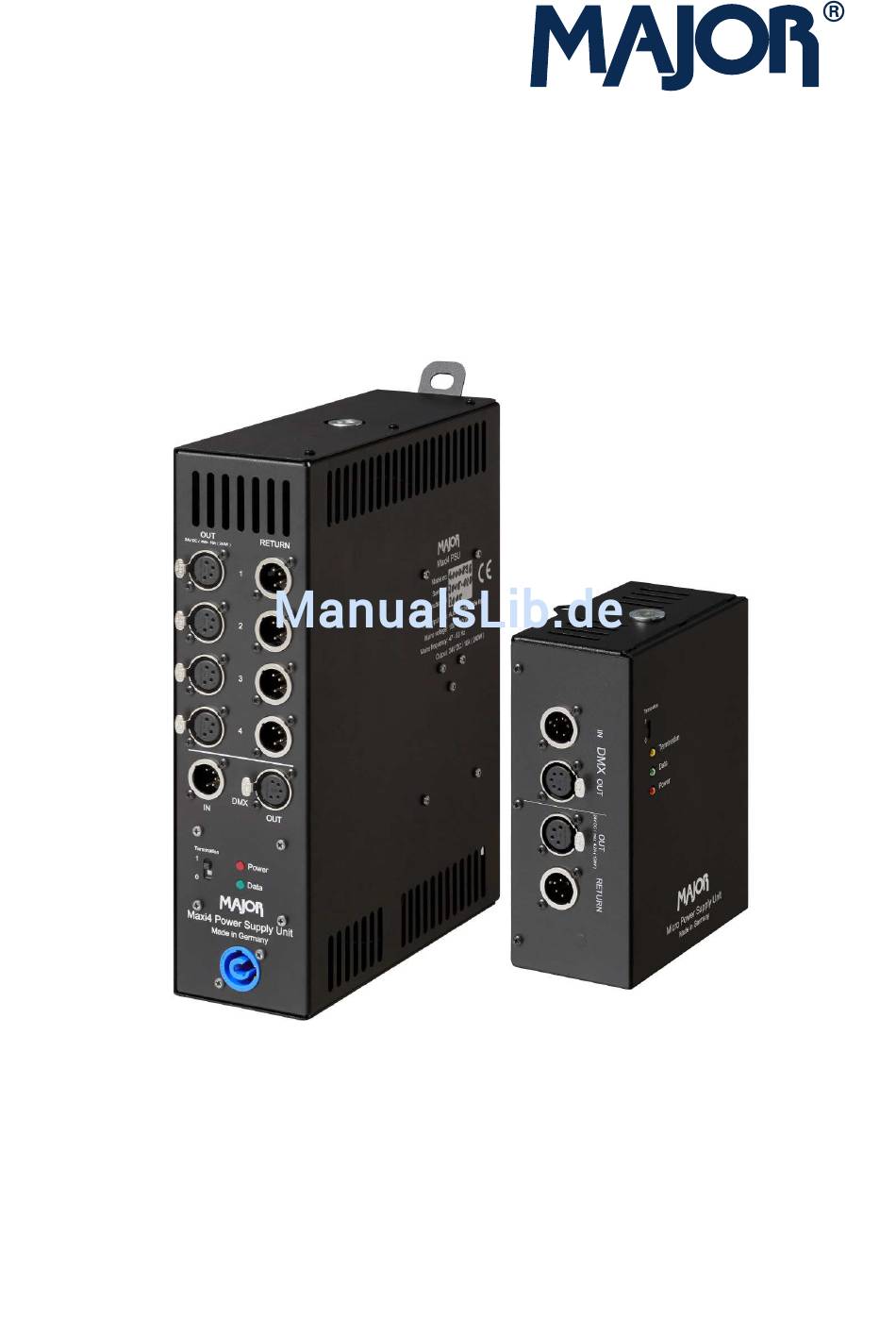

- Seite 1 Power Supply Unit (PSU) / Stromversorgung Maxi PSU / Micro PSU Bedienungsanleitung...
- Seite 2 Version: 1.0 Ausgabedatum: 9.11.2015 © 2015 Copyright Lightpower GmbH Alle genannten Produkte sind Marken oder eingetragene Marken der jeweiligen Firmen. Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren. Zuwiderhandlungen verpflichten zu Schadenersatz.
-
Seite 3: Allgemeines
Um Ihren individuellen Anforderungen gerecht zu werden, stellen wir Ihnen zwei unterschiedliche PSU-Versionen zur Verfügung: die MICRO PSU mit einem Ausgang versorgt bis zu max. 6 Geräte die MAXI PSU mit 4 Ausgängen kann bis zu 24 Farbwechsler versorgen Die maximale Farbwechsleranzahl pro Ausgangsbuchse ist begrenzt: max. -
Seite 4: Dmx Eingang / Ausgang
Dazu steht Ihnen ein Terminierungsschalter am Gerät zur Verfügung. Ob Sie die Terminierung aktiviert haben, zeigt Ihnen die Micro PSU über eine gelbe LED und die MAXI PSU über eine blinkende rote LED an. Ausgänge / Return Buchsen Um das DMX Hauptsignal vor Beeinflussungen durch defekte Verkabelungen etc. - Seite 5 Farbwechslerkabel Um einen zuverlässigen Betrieb zu gewährleisten, empfehlen wir in jedem Fall, das bei uns verfügbare Major Power/Data-Kabel zu verwenden. Dieses 4polige, abgeschirmte Kabel enthält zwei Leiter à 0,38 mm² für die Übertragung des DMX Signals, sowie zwei Leiter à 2,08 mm² zur Spannungsversorgung der Farbwechsler.
- Seite 6 Ist der “Termination“-Schalter aktiviert, blinkt die rote LED. Die grüne LED zeigt an, ob ein DMX Signal an dem XLR 5pol. Eingang anliegt. Die Micro PSU verfügt über drei LEDs: Die gelbe LED zeigt an, ob der “Termination“-Schalter aktiviert ist.
-
Seite 7: Spezifikation Der Micro Psu
Spezifikation der Micro PSU Technische Daten Micro PSU 4000897 B x H x T (in mm) 136x178x72 Gewicht 1.37 kg / 3 lbs Ausgangsbuchse (zu Farbwechslern) XLR - 4 pin - F Returnbuchse (von Farbwechslern) XLR - 4 pin - M... -
Seite 8: Spezifikation Der Maxi Psu
Spezifikation der Maxi PSU Technische Daten Maxi PSU 4000896 B x H x T (in mm) 82 x 293 x 250 Gewicht 3.3 kg / 7.3 lbs Ausgangsbuchse (zu Farbwechslern) XLR - 4 pin - F Returnbuchse (von Farbwechslern) XLR - 4 pin - M DMX Eingang XLR - 5 pin - M DMX Ausgangsbuchse... - Seite 9 CE Zertifikat 2006/95/EG (Niederspannungsrichtlinie) 2004/108/EG (Elektromagnetische Verträglichkeit) EN 60204-1 (Sicherheit von Maschinen) Schutzklasse Zubehör 210474 Schukokabel 280178-1 Saveking Version: 2.0, 18.11.2011...
- Seite 10 Version: 2.0, 18.11.2011...
