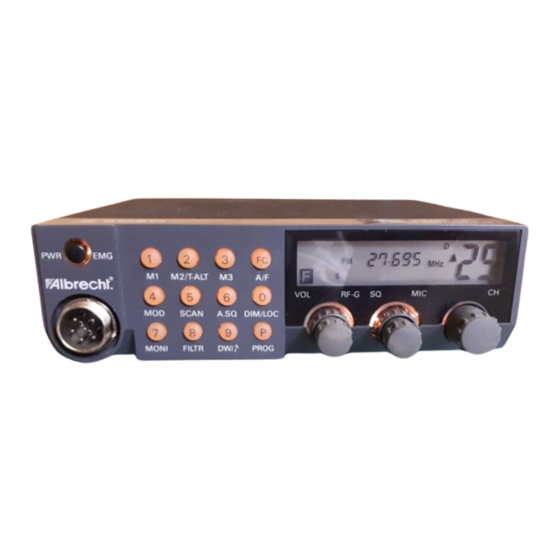

Albrecht AE 6080 Bedienungsanleitung

Downloaded from www.cbradio.nl
Das Albrecht Packet Radio Modem PC-COM kann über den serienmäßig zusammen mit der
Funkanlage AE 6080 gelieferten Adapter angeschlossen werden. Der Adapter verbindet die
8-polige-Western-Anschlußdose der AE 6080 mit dem 9-poligem SUB-D- Steckdose auf der
PC-COM Analogseite. Auf diese Weise wurde eine optimale Anpassung für Packet Radio
unabhängig vom Mikrofonanschluß erreicht.
Damit auch Software-Programme ohne Digital-Squelch (z.B. PC-COM) verwendet werden
können, wird serienmäßig ein speziell für Packet Radio angekoppelter NF-Ausgang benutzt.
Der Lautstärkeregler ist dabei ausgehend von der Minimalstellung so einzustellen, daß das
Modem gerade richtig auswertet. Die Rauschsperre wird wie gewöhnlich eingestellt. Wenn
das Packet Radio Geräusch bei Empfang stört, ziehen Sie entweder das Mikrofon heraus
oder stecken Sie einen 3.5 mm nicht angelöteten Lautsprecherstecker als „Blindstecker" in
den Lautsprecherausgang.
Der Adapter kann nach Öffnen des Steckergehäuses z.B. für TNC- und Graphic Packet
Benutzer auch auf Diskriminatorausgang umgelötet werden, dabei sind Lautstärke-und
Squelcheinstellung unwichtig.
Wichtiger Hinweis:
Bei den Seriennummern 96090001 bis 9609500 ist es leider möglich, daß es zu einem
Verdrahtungsfehler in der 9-poligen Buchse gekommen ist. Bitte kontrollieren Sie die
Anschlüsse des roten und gelben Drahtes, sie könnten möglicherweise vertauscht
sein. Bei vertauschten Drähten kann es zu Fehlfunktionen sowohl beim Senden in AM
mit dem Mikrofon als auch bei PR-Betrieb kommen.
SUB-D 9 PIN
_____________________________________________________________
1
3
5
6
Nicht angeschlossen:
(Reserve für andere
Zusatzgeräte)
Technische Information
Packet Radio Modem PC-COM
Apapter für AE 6080
Bedeutung
TX-MOD
PTT-Taste
RX-Audio Ausgang
Masse
Discriminator-Ausgang
10 Volt stabilisiert
Stummschaltung RX schwarz
nicht belegt
Drahtfarbe
weiß
orange
gelb
rot
grün
blau
braun
