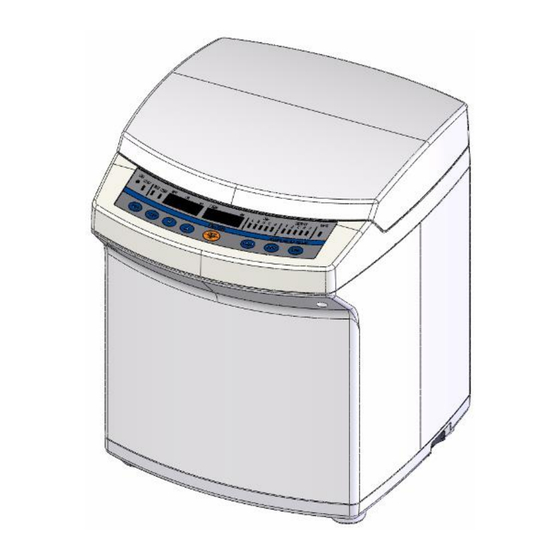

Thinky SR-500 Bedienungsanleitung

Lotpastenmischer
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
"Planeten"-Zentrifugalmischer
Bedienungsanleitung
Lotpastenmischer
THINKY Mischer
SR-500
・ Lesen Sie im Interesse Ihrer Sicherheit diese
Bedienungsanleitung sorgfältig bevor Sie das
Gerät in Betrieb nehmen.
・ Bewahren Sie diese Bedienungsanleitung
immer an einem bestimmten Ort auf, um sie bei
Bedarf sofort verfügbar zu haben.
EX-4056C
[SK/C3 modifiziert]
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Thinky SR-500

  • Seite 1 EX-4056C [SK/C3 modifiziert] "Planeten"-Zentrifugalmischer Lotpastenmischer THINKY Mischer SR-500 Bedienungsanleitung ・ Lesen Sie im Interesse Ihrer Sicherheit diese Bedienungsanleitung sorgfältig bevor Sie das Gerät in Betrieb nehmen. ・ Bewahren Sie diese Bedienungsanleitung immer an einem bestimmten Ort auf, um sie bei...

  • Seite 3: Einführung

    Sicherheitswarnungen und -hinweise nicht beachtet werden sollten. Wenn Sie Fragen haben oder weitere Informationen zu dieser Bedienungsanleitung beziehen wollen, wenden Sie sich bitte an die THINKY Corporation oder Ihren Händler. Benutzen Sie das Gerät im Falle von Unklarheiten nicht. ● Wenden Sie sich an Ihren Händler, oder...
  • Seite 4 Zusätzlich zu den oben genannten Symbolen werden in dieser Bedienungsanleitung zusätzlich folgende Symbole verwendet. Beachten Sie die folgenden Erklärungen, um die korrekte Handhabung des Geräts sicherzustellen. Symbol Erläuterung Bei Nichtbeachtung dieses Hinweises könnte das Gerät beschädigt werden. Zusätzliche Verwendungsinformationen. Querverweis zu anderen Sektionen. SR-500...
  • Seite 5 Ankündigung geändert werden entsprechend der kontinuierlichen Verbesserung des Geräts. ● Das Kopieren dieses Handbuch, ganz oder in Teilen, ist ohne die schriftliche Genehmigung von THINKY streng verboten. ● Stellen Sie beim Weiterverkauf oder Vermietung der Einheit an einen anderen Nutzer sicher, dass diese Bedienungsanleitung sowie alle anderen Dokumente, die bei Lieferung des Geräts bereitgestellt wurden, beigefügt...
  • Seite 6 Bedingungen sowie den im Folgenden beschriebenen Gewährleistungs- und Haftungsbestimmungen der THINKY Corporation zustimmen. THINKY garantiert, dass alle THINKY Produkte für 12 Monate ab Kaufdatum für die Dauer der Garantiezeit frei von Hardware-Fehlern bezüglich Material und Herstellung sind. Das Kaufdatum wird durch gültige Nachweise über den Erwerb der Ware oder über die Verkaufsdatenbank von...
  • Seite 7 1. Schäden bei der Zustellung des Geräts. Schäden bei der Zustellung des Geräts müssen innerhalb von 5 Tagen nach Empfang des Geräts gemeldet werden. 2. Die Kosten der Rücksendung des Geräts an THINKY (d.h. dies liegt in der Verantwortung des Benutzers) 3. Produkte, deren Seriennummer entfernt wurde oder deren Identifizierung in irgendeiner Weise verändert wurde...
  • Seite 8 10. Schäden, die sich aus Mängeln und Dellen des Systems während des Betriebs ergeben. 11. Probleme oder Schäden, die durch unsachgemäße Bedienung, falsche Handhabung, Missbrauch des Mischers oder fahrlässige Behandlung entstehen. 12. Die folgenden Verschleißteile sind nicht durch die Garantie abgedeckt. ・Behälter ・Treibriemen ・Sicherung SR-500...

  • Seite 9: Inhaltsverzeichnis

    Hinweisetiketten ............ 1-5 1-2-1 Aufkleber und Warnhinweise ........1-5 1-2-2 Anbringungsorte von Aufklebern und Warnhinweisen .. 1-7 2. Überblick und Spezifikationen 2-1 Überblick ............... 2-1 Spezifikationen ............2-2 Komponenten ............2-3 3. Installation/Aufstellen……………………………..3-1 Auspacken ............3-1 Zubehör ..............3-2 SR-500...
  • Seite 10 Einrichten der Betriebseinstellungen ......4-15 4-3-2 Betrieb ................4-19 4-3-3 Entfernen des Behälters ..........4-21 Speichern von Programmen ........4-23 5. Wartung 5-1 Inspektion .............. 5-1 Reinigen ..............5-1 Fehlersuche ............5-3 Fehleranzeige ………………………………………...5-6 Austausch der Sicherung ........5-8 SR-500...

  • Seite 11: Sicherheitshinweise

    ・ Verwenden Sie das Gerät nicht, wenn das Äußere Beschädigungen in Form von Brüchen oder Verformungen aufweist. ・ Behindern Sie nicht die Wärmestrahlung des Geräts. ・ Betreiben Sie das Gerät nicht über lange Zeit. Lassen Sie das Gerät nach Gebrauch abkühlen. SR-500...

  • Seite 12: Installation

    ・ Schalten Sie den Netzschalter aus und entfernen Sie das Netzteil, wenn Sie die Transportsicherung anbringen oder demontieren. ・ Beschädigen Sie nicht das Netzkabel, indem Sie es gewaltsam knicken, verändern oder daran ziehen. Stellen Sie keine Gegenstände auf das Netzkabel. ・ Verwenden Sie kein beschädigtes Netzkabel. SR-500...

  • Seite 13: Betrieb

    ・ Kommen Sie nicht mit Ihren Fingern zwischen Drehscheibe und Geräterahmen. 1-1-4 Wartung ・ Schalten Sie vor Durchführung von Wartungsarbeiten den Netzschalter aus und ziehen Sie den Netzstecker. ・ Versuchen Sie das Gerät nicht selbst zu zerlegen und zu reparieren. SR-500...

  • Seite 14: Handhabung Von Materialien

    Materialsicherheitsdatenblatt des Lieferanten der Lotpaste. ・ Die Entsorgung von Lotpaste muss gemäß nationaler und lokaler Gesetze und Vorschriften erfolgen. 1-1-6 Entsorgung ・ Die Entsorgung des Geräts und des Verbrauchsmaterials muss gemäß nationaler und lokaler Gesetze und Vorschriften erfolgen. SR-500...

  • Seite 15: Hinweisetiketten

    Machen Sie sich mit der Bedeutung der Hinweisetiketten vertraut, bevor Sie das Gerät bedienen. Wenn ein Hinweisetikett verschmutzt, beschädigt oder unleserlich ist, wenden Sie sich für neue Hinweisetiketten (gegen Gebühr) an Ihren Händler oder direkt an THINKY . ・ Entfernen beschmutzen keine Hinweisetiketten.
  • Seite 16 2. Stellen Sie das Gegengewicht mit dem Einstellrad ein. 3. Verwenden Sie nur für das Gerät gedachtes Zubehör. ⑧ ⑨ ⑩ Übersetzung: Türöffnungswerkzeug: Schieben Sie das Türöffnungswerkzeug in den Schlitz unterhalb des Bedienteils um den Deckel manuell öffnen zu können, falls die Stromversorgung fehlt. ⑪ SR-500...

  • Seite 17: Anbringungsorte Von Aufklebern Und Warnhinweisen

    1. Sicherheitshinweise 1-2-2 Anbringungsorte von Aufklebern und Warnhinweisen <Oberseite> <Innenseite Oben> <Innenseite des Deckels> <Rückseite> SR-500...

  • Seite 18: Überblick Und Spezifikationen

    2. Überblick und Spezifikationen 2-1 Überblick ● Zweck dieses Geräts Der Lotpastenmischer Thinky "SR-500" ist ein leistungsstarker Lotpastenmischer, der speziell zum Mischen und gleichzeitigem Entgasen von Lotpaste entwickelt wurde ● Mischprinzip Der mit Lotpaste befüllte Behälter wird auf einer Kreisbahn gedreht während er sich gleichzeitig in einem bestimmten Winkel um...

  • Seite 19: Spezifikationen

    2. Überblick und Spezifikationen 2-2 Spezifikationen Produkt "Planeten"-Zentrifugalmischer "Thinky Lotpastenmischer" Modell SR-500 Methode "Planeten"-Mischmethode ohne Mischaufsatz Einstellbereich 0 Sekunden - 30 Minuten (Maximale Laufzeit 30 Betriebszeit Minuten/Sekunden-genaue Einstellung) Rotationsgeschwindig Maximal 1.200 U/min keit （Standardmodus (STD): 1.000 U/min bei Stufe 1 und 500 U/min bei Stufe 2）...

  • Seite 20: Komponenten

    Entriegelungsschlüssel für den Deckel Gerätedeckel Transportsicherung B Transportsicherung B Aufbewahrungsvorrichtung Bedienfeld Transportsicherung A Aufbewahrungsvorrichtung Öffnung für die Deckelfreigabe Sicherungshalter Netzschalter Netzanschluss Transportsicherung A (Angebracht an der Geräteinnenseite oben zum Zeitpunkt der Auslieferung) <Öffnung> <Innenbereich (Drehtisch)> Rotationsgleich- gewicht-Anzeige Drehtisch Rotationsgleich- gewicht-Einstellrad Behälterhaltung SR-500...
  • Seite 21 Nummer der anzuzeigen. Stufe (STEP 1 - 5) Anzeigenlampe für Leuchtet um ein ausgewähltes Programm Programmnummern anzuzeigen. (MEMORY 1 - 5) Anzeigenlampe Leuchtet, wenn der Deckel verriegelt ist. LOCK Für die Umschaltung zwischen Taste MODE Standardmodus (STD) und Stufenmodus (STEP). SR-500...
  • Seite 22 Auswahl von bereits gespeicherten Betriebseinstellungen. Das Drücken der Taste bewegt die Anzeige beginnend von Programmnummer 1 bis Programmnummer 5. Zum Speichern von Betriebseinstellungen drücken Sie die Taste länger als 1 Sekunde. Taste OPEN Zur Freigabe der Deckelverriegelung. SR-500...

  • Seite 23: Aufstellen

    3. Installation 3. Aufstellen 3-1 Auspacken Der THINKY SR-500 ist wie im Folgenden beschrieben verpackt. Entfernen Sie die Verpackung wie in der Abbildung beschrieben. Falls das Gerät erneut transportiert werden muss, verpacken Sie es auf folgende Weise: Die äußere Verpackung sollten Sie sorgfältig behandeln und aufbewahren, da Sie benötigt wird, wenn Sie das Gerät wieder...

  • Seite 24: Zubehör

    3. Installation 3-2 Zubehör Zum Lieferumfang des THINKY SR-500 gehört zusätzlich zum Hauptgerät folgendes Zubehör. Prüfen Sie den Inhalt sofort nach dem Auspacken. Bedienungsanleitung (diese Anleitung) Netzkabel (einschließlich 3-poligem Umwandlungs-Adapter * ) 150 ml Behälter Adapter für 150 ml Behälter Gummiring für 150 ml Behälter...

  • Seite 25: Entriegelung Der Transportsicherung

    3. Installation 3-4 Entriegelung der Transportsicherung Das Thinky SR-500 ist mit einer Transportsicherung zur Sicherung des Rotationsantriebsmechanismus des Geräts ausgestattet, um Schäden beim Transport zu vermeiden. Entfernen Sie diese Sicherung nach dem Aufstellen wie im Folgenden beschrieben: ・ Stellen Sie sicher, dass die Transportsicherungen wie beschrieben entfernt werden.
  • Seite 26 3. Installation Schrauben（2） （M4 × 35） Transportsicherung A Gummi （2） Drehtisch SR-500...
  • Seite 27 A Schrauben（2） (M4 × 35) 3) Entfernen Sie die drei Schrauben (kurz: 2, lang: 1) um die Transportsicherung B zu entfernen, die sich an der Geräterückseite befindet. Transportsicherung B Transportsicherung Kurze Schrauben（2） (M4 15) Lange Schraube (1) (M5 40) SR-500...
  • Seite 28 Rotationsantriebsmechanismus mit den Transportsicherungen fixieren. ・ Bringen Sie Transportsicherung B auf folgende Art und Weise an: 1) Entfernen Sie Transportsicherung B aus der Aufbewahrungsvorrichtung. 2) Drehen Sie den Drehtisch manuell bis die Rotationsgleichgewicht-Anzeige hinten (Richten Geräterückseite) angelangt ist. Geräterückseite Rotationsgleichge wicht-Anzeige Drehtisch SR-500...
  • Seite 29 Art und Weise: 1) Entfernen Sie Transportsicherung A aus der Aufbewahrungsvorrichtung. 2) Legen Sie die Schraubenlöcher der Transportsicherung A über die Schraubenlöcher des Drehtisches und schrauben Sie die Transportsicherung an der Innenseite oben fest. Schrauben（2） Gummi （2） Transportsiche rung A Drehtisch SR-500...

  • Seite 30: Stromanschluss

    Dies kann zu einem elektrischen Schlag führen. 1) Stecken Sie die Steckerbuchse des Netzkabels in den Netzanschluss an der Geräterückseite. Netzanschluss Netzkabel (Steckerbuchse) 2) Stecken Sie den Stecker des Netzkabels in eine Netzsteckdose. <Beispiel> Netzkabel (Stecker) Netzsteckdose SR-500...
  • Seite 31 Montieren Sie den 3-poligen Adapter an den Stecker bevor Sie den Stecker in die Netzsteckdose stecken. Verbinden Sie das Erdungskabel mit der Erdungsklemme. In der CE-Version werden die Geräte mit Kaltgeräte Netzkabel ausgeliefert, welches direkt in die entsprechende Netzsteckdose eingesteckt wird. SR-500...

  • Seite 32: Betrieb

    4-1-1 Behälter und Mengenwerte Mengenwerte für Materialien werden im Folgenden für die Standard-Behältergröße definiert. Befüllen Sie den Behälter nicht über die definierten Mengen. Volumen und Gewicht nach Behälterart: Materialmenge Behälterart Volumen Gewicht 150 ml 0 bis 150 ml 0 bis 520 g SR-500...

  • Seite 33: Vorbereitung Von Material Und Behälter

    ・ Befüllen Sie den Behälter zuerst mit flüssigen und pastösen Materialien, gefolgt von pulverförmigen Materialien. ・ Befüllen Sie den Behälter zuerst mit Materialien geringerer Dichte, gefolgt von Materialien höherer Dichte. ・ Befüllen Sie den Behälter zuerst mit Materialien von niedriger Viskosität, gefolgt von Materialien mit höherer Viskosität. SR-500...
  • Seite 34 Drehung nicht lösen. ・ Stellen Sie sicher, dass der Gewindebereich des Behälters keinen Schmutz, Verschleiß oder Beschädigungen aufweist. ・ Verwenden Sie den Behälter nicht, wenn er beschädigt ist oder der Deckel nicht sicher verschlossen werden kann. SR-500...

  • Seite 35: Öffnen Des Deckels

    3) Öffnen Sie den Deckel des Geräts. Entriegelungsschlüssel für den Gerätedeckel Entriegelungsschlüssel für den Gerätedeckel ● Bei eingeschalteter Stromversorgung: Entriegelungsschlüssel für den Gerätedeckel 1) Drücken Sie die Taste OPEN. ・Deckelverriegelung wird freigegeben und die Anzeigenlampe LOCK erlischt. 2) Öffnen Sie den Gerätedeckel. SR-500...

  • Seite 36: Einsetzen Von Behältern

    2) Legen Sie den Silikongummi in die Behälterhalterung. Behälterhaltung Silikongummiunterlage 3) Passen Sie die Nuten (um 3 Positionen) der Ausbuchtung (um 3 Positionen) der Behälterhalterung an und setzen Sie den Adapter für den 150 ml Behälter in die Behälterhaltung. Ausbuchtung Behälterhaltung Adapter für 150 ml Behälter SR-500...
  • Seite 37 Sie bitte zur Regulierung den Gummiring in die Behälterhalterung. Gummiring Silikongummiunterlage 150 ml Behälterhaltung Adapter für 150 Behälter ml Behälter ● Einsetzen einer Spritze (optional) 1) Der optionale Spritzen-Adapter ermöglicht das Mischen mit Spritzen. Empfohlen sind 30 cc und 50 cc Spritzen. SR-500...
  • Seite 38 4. Betrieb ・ Wenn Sie andere Spritzenarten verwenden möchten, wenden Sie sich vorher an Ihren Händler oder direkt an THINKY. SR-500...

  • Seite 39: Ausbuchtung

    3) Wiegen Sie das Gewicht der befüllten Spritze und den Spritzen-Adapter. Zu wiegen ist: Spritze + Materialgewicht + Spritzen-Adapter 4) Passen Sie die Nuten (um 3 Positionen) der Ausbuchtung (um 3 Positionen) der Behälterhalterung an, und setzen Sie den Spritzen-Adapter in die Behälterhaltung. Ausbuchtung Spritzen-Adapter Behälterhaltung SR-500...

  • Seite 40: Anpassen Des Rotationsgleichgewichts

    Anpassung die Skala auf der linken Seite. Drehen Sie am Rotationsgleichgewicht-Einstellrad, bis der Zeiger auf die vorher ermittelte Behältermasse (siehe Schritt 1 in Sektion 4-1-5) in der linken Skala zeigt. Rotationsgleichgewicht- Anzeige Verwenden Sie die linke Skala. Rotationsgleichge wicht-Einstellrad SR-500...

  • Seite 41: Schließen Des Deckels

    4-1-7 Schließen des Deckels Nachdem Sie das Rotationsgleichgewicht angepasst haben, schließen Sie den Deckel des Geräts. ・ Der Deckel wird beim Schließen automatisch verriegelt. Stellen Sie sicher, dass kein Tuch oder anderer Fremdkörper im Gerät eingeklemmt ist. 4-10 SR-500...

  • Seite 42: Ein- Und Ausschalten

    ・ Wenn das Gerät dann angeschaltet ist, leuchtet auf dem Bedienfeld die Anzeigenlampe MIX, die Anzeigenlampe für das zuletzt verwendete Programm (MEMORY), entweder die Anzeigenlampe STD oder STEP für den Betriebsmodus sowie die Anzeigenfelder. Bedienfeld Netzschalter (in EIN-Stellung) 4-11 SR-500...

  • Seite 43: Ausschalten

    Schalten Sie das Gerät auf folgende Art und Weise aus: 1) Drücken Sie den Netzschalter, sodass er auf ( 0 ) zeigt. ・ Die Anzeigenlampen und die Anzeigenfelder au dem Bedienfelds erlöschen. Bedienfeld Netzschalter (in AUS-Stellung) 2) Ziehen Sie den Stecker aus der Netzsteckdose. 4-12 SR-500...

  • Seite 44: Betrieb

    Stufen gespeichert werden. ・ Stufenmodus (STEP): Betriebszeit und Rotationsgeschwindigkeit können eingestellt werden. Es können bis zu 5 Stufen gespeichert werden. Erklärt wird im folgenden die Einstellung der: ・Betriebszeit: Zeitdauer für das Mischen. ・Rotationsgeschwindigkeit: Rotationsgeschwindigkeit für das Mischen. 4-13 SR-500...
  • Seite 45 4. Betrieb ● Ablaufschaubild Betriebseinstellungen Einschalten Taste MODE Modus auswählen Stufenmodus (STEP) Standardmodus (STD) Anzeigenlampe STD Anzeigenlampe STEP leuchtet leuchtet Taste SETUP Betriebszeit einstellen Betriebszeit einstellen Taste SETUP Rotationsgeschwindigkeit Gerät startet einstellen Taste SETUP Betriebseinstellungen werden angezeigt Gerät startet 4-14 SR-500...

  • Seite 46: Einrichten Der Betriebseinstellungen

    Programmnummer 1 Rotationsgeschwindigkeit: 1000 U/min STEP 1 Standardmodus Dauer 4 min (STD): Rotationsgeschwindigkeit: 500 U/min STEP 2 Dauer 5 min * Die Betriebseinstellungen für andere Programmplätze sind auf NULL "0" eingestellt. Siehe Sektion "4-2-1 zum Einschalten des Geräts. 4-15 SR-500...
  • Seite 47 Betriebszeit um 30 Sekunden oder 1 Minute. ・ Die maximale Betriebszeit ist 30 Minuten. Wenn man die Betriebszeit auf über 30 Minuten einstellen möchte, zeigt die Anzeige"", um die Einstellung zu deaktivieren. Drücken Sie dann die Taste DOWN, um die Anzeige zurückzusetzen. 4-16 SR-500...
  • Seite 48 Siehe Sektion 4-2-1 zum Einschalten des Geräts. 2) Drücken Sie die Taste MODE. ・ Standardmodus (STD) bzw. Stufenmodus (STEP) kann ausgewählt werden. Wählen Sie Stufenmodus (STEP). ・ 3) Drücken Sie die Taste SETUP. ・Die Anzeigenlampe TIME leuchtet auf. ・Die Betriebszeit kann eingestellt werden. 4-17 SR-500...
  • Seite 49 Die maximale Rotationsgeschwindigkeit ist 1200 U/min. 7) Drücken Sie die Taste SETUP. ・ Die Rotationsgeschwindigkeit ist nun eingestellt. Sowohl Anzeigenlampe TIME als auch SPEED ・ leuchtet auf. Die Betriebseinstellungen werden auf der Anzeige ・ TIME und SPEED angezeigt. 4-18 SR-500...

  • Seite 50: Betrieb

    Die Taste OPEN bleibt deaktiviert. Um den Deckel in diesem Zustand zu öffnen, schalten Sie das Gerät wieder and drücken Sie die Taste OPEN. Andernfalls setzen Sie den beigefügten Entriegelungsschlüssel in die Öffnung für die Deckelfreigabe, um den Deckel zu öffnen. 4-19 SR-500...
  • Seite 51 Betriebszeit "0" erreicht hat. ・ Nachdem der Vorgang abgeschlossen ist und die Drehung ganz aufhört, ertönt der Alarm. ● Stoppen des Mischvorgangs Um den Mischvorgang während der Laufzeit zu stoppen, drücken Sie Taste START/STOP erneut. Die Bremse beendet die Drehung. ・ 4-20 SR-500...

  • Seite 52: Entfernen Des Behälters

    Sie den inneren Verschluss. 5) Prüfen Sie das Mischergebnis. ・ Wenn das Mischergebnis unzureichend ist, verändern Sie die Betriebszeit und wiederholen Sie den Mischvorgang. ・ Das Mischergebnis variiert in Abhängigkeit von der Art, der Viskosität und der Dichte der Materialien sowie 4-21 SR-500...
  • Seite 53 4. Betrieb von den Eigenschaften und Mengen der Zusatzstoffe, auch bei gleicher Mischzeit. Es ist ratsam, die Einstellungen mehrmals zu verändern. 4-22 SR-500...

  • Seite 54: Speichern Von Programmen

    Standardmodus (STD) als auch des Stufenmodus (STEP) schon Einstellungen gespeichert wurden, aber noch weitere für den Mischvorgang benötigt werden, wählen Sie weitere Betriebseinstellungen unabhängig von der gewählten Programmnummer. Diese Einstellungen gehen jedoch verloren wenn die Stromversorgung getrennt wird oder ein anderes Programm gewählt wird. 4-23 SR-500...
  • Seite 55 4. Betrieb Um diese Einstellungen zu behalten, speichern Sie diese unter einem der fünf Programmnummern für einen der beiden Betriebsarten. 4-24 SR-500...
  • Seite 56 Wahl des Programms jedes Programm Betriebseinstellungen für jede Stufe Stufe 1 Betriebszeit einstellen Programmnr 1 Taste Taste MEMORY STEP Stufe 2 Programmnr 2 Taste Taste MEMORY STEP Programmnr 3 Taste MEMORY Programmnr 4 Taste MEMORY Programmnr 5 Taste MEMORY 4-25 SR-500...
  • Seite 57 Stufe 2 Betriebszeit einstellen Taste Taste Taste STEP MEMORY STEP Rotationsgeschwindigkeit Programmr 3 Stufe 3 einstellen Taste Taste Taste STEP MEMORY STEP Programmr 4 Stufe 4 Taste Taste STEP MEMORY Programmr 5 Stufe 5 Taste Taste STEP MEMORY 4-26 SR-500...
  • Seite 58 3) Drücken Sie die Taste STEP so oft bis die Anzeigenlampe der Nummer der Stufe leuchtet, für welche Sie die Betriebseinstellungen speichern möchten. Wählen Sie die gewünschte Stufe über mehrmaliges Drücken der Taste STEP. Die Anzeigenlampen leuchten in 4-27 SR-500...
  • Seite 59 4. Betrieb der Reihenfolge 1→2 auf. Nachdem die Stufe leuchtet, werden die unter dieser Stufe gespeicherten Betriebseinstellungen angezeigt. 4-28 SR-500...
  • Seite 60 ➢ Stufenmodus (STEP): 1) Drücken Sie die Taste MODE. ・ Standardmodus (STD) bzw. Stufenmodus (STEP) kann ausgewählt werden. ・Wählen Sie Stufenmodus (STEP). 2) Drücken Sie die Taste MEMORY so oft bis die Programmnummer leuchtet, unter der Sie speichern möchten. 4-29 SR-500...
  • Seite 61 4. Betrieb Wählen Sie die gewünschte Programmnummer über mehrmaliges Drücken der Taste MEMORY. Die Programmnummer-Anzeigenlampen leuchten in der Reihenfolge 1→2→3→4→5 auf. 4-30 SR-500...
  • Seite 62 Nummern von [STEP 1] bis zur [aktuell angezeigten Stufe] zugeordnet. Die Betriebsbedingungen mit den folgenden STEP Nummern werden alle gelöscht, wenn das Programm gespeichert wird. Um diese Stufen als Programm zu speichern, stellen Sie sicher, dass die Betriebseinstellungen der letzten Stufe angezeigt werden. 4-31 SR-500...
  • Seite 63 Anzeigenlampe (STD oder STEP) aufleuchtet, die den Modus auswählt. 2) Drücken Sie die Taste MEMORY so oft bis die Programmnummer leuchtet, die Sie auswählen möchten. Wählen Sie die gewünschte Programmnummer über mehrmaliges Drücken der Taste MEMORY. Die Programmnummer-Anzeigenlampen leuchten in der Reihenfolge 1→2→3→4→5 auf. 4-32 SR-500...
  • Seite 64 Anzeigenlampe der Nummer der Stufe leuchtet, die Sie überprüfen möchten. Wählen Sie die gewünschte Stufe über mehrmaliges Drücken der Taste STEP. Die Anzeigenlampen leuchten in der Reihenfolge 1→2→3→4→5 auf. Nachdem die Stufe leuchtet, werden die unter dieser Stufe gespeicherten Betriebseinstellungen angezeigt. 4-33 SR-500...

  • Seite 65: Wartung

    ・Achten Sie bei der Wartung darauf, dass Ihre Finger nicht zwischen Drehtisch und Geräterahmen geraten. 5-1 Inspektion Um Thinky SR-500 sicher zu handhaben, prüfen Sie Folgendes zuerst. ○ Kontrollieren Sie, dass das Geräteäußere keine Schäden aufweist, wie zum Beispiel Bruchstellen oder große Dellen.
  • Seite 66 5. Wartung Reinigungsmittel gespritzt werden. ・ Die Entsorgung des verwendeten Tuches, Lappens oder Papiertuches muss gemäß der nationalen und lokalen Gesetzen und Verordnungen erfolgen. SR-500...

  • Seite 67: Fehlersuche

    5. Wartung 5-3 Fehlersuche Wenn Sie Probleme mit THINKY SR-500 haben, überprüfen Sie Folgendes bevor Sie den Reparaturservice anfordern. Wenn das Problem nach dem Überprüfen immer noch nicht gelöst ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben oder direkt an THINKY.
  • Seite 68 (Wellenartige Bewegungen während des Betriebs sind nicht ungewöhnlich.) Mischen oder Prüfen Sie, ob die 4. Betrieb Entgasen Mischzeit richtig funktioniert eingestellt ist. nicht richtig. Prüfen Sie, ob das Programm verändert wurde. Prüfen Sie, ob die Materialmengen falsch bemessen wurden. SR-500...
  • Seite 69 Prüfen Sie, ob der Deckel 4-1-4 Öffnen des Taste OPEN beim Drücken der Taste Deckels öffnet den Deckel OPEN öffnet, wenn das nicht. Gerät eingeschaltet ist. Wenn dies nicht funktioniert, folgen Sie der Beschreibung zum Öffnen des Deckels wenn das Gerät ausgeschaltet ist. SR-500...

  • Seite 70: Fehleranzeige

    START/STOP). Die Gerätefunktion kann dann wieder hergestellt werden. Wenn die Ursache nicht klar ist und Wiederherstellung nicht möglich ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben oder direkt an THINKY. Für Kontaktdaten siehe "Einführung" in dieser Bedienungsanleitung. Fehlermeldung Ursache Maßnahmen...
  • Seite 71 Wenden Sie sich an den Err3 und Err4 Rotationsgeschwindigkeit Händler, bei dem Sie Err10 und erhöht sich nicht mehr das Gerät erworben Err11 nachdem der Betrieb haben, oder THINKY. gestartet wurde. Diese Fehlermeldungen Err7 bis Err9 treten auf bei Stromstörungen oder bei Software-Fehlfunktion. SR-500...

  • Seite 72: Austausch Der Sicherung

    1) Drücken Sie den Netzschalter, sodass er auf ( 0 ) zeigt. 2) Ziehen Sie den Netzstecker. 3) Drehen Sie den Sicherungshalter an der Geräterückseite mit einem regulären Schraubenzieher gegen den Uhrzeigersinn. ・Minimales Drehen des Sicherungshalters führt dazu, dass die Sicherung durch eine Feder herausgedrückt wird. Sicherungshalter Schraubenzieher SR-500...
  • Seite 73 5. Wartung 4) Ziehen Sie den heraus gedrückten Sicherungshalter manuell heraus. Sicherungshalter 5) Nehmen Sie die Sicherung aus der Halterung. Sicherungshalter Sicherung 6) Legen Sie eine neue Sicherung in den Sicherungshalter. Sicherungshalter Neue Sicherung SR-500...
  • Seite 74 7) Stecken Sie den Sicherungshalter in die Buchse. Sicherungshalter 8) Drücken Sie den Sicherungshalter hinein und drehen Sie ihn mit einem regulären Schraubenzieher im Uhrzeigersinn bis zum Anschlag fest. Sicherungshalter Schraubenzieher Die Entsorgung durchgebrannter Sicherungen muss gemäß nationaler und lokaler Gesetze und Vorschriften erfolgen. 5-10 SR-500...
  • Seite 75 SR-500 Bedienungsanleitung Herausgegeben am 09. September 2008 Überarbeitung Überarbeitet am 09. Mai 2018 Herausgegeben von THINKY Corporation...
  • Seite 76 C3 Prozess- und Analysentechnik GmbH Peter-Henlein-Straße 20 D-85540 Haar bei München Unautorisierte Vervielfältigung verboten. Hauptsitz: 2-16-2 Sotokanda, Chiyoda-ku, Tokyo, #101-0021 Japan TEL: +81-3-5207-2666...
  • Seite 77 Unautorisierte Vervielfältigung verboten.
