- Seite 1 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Version: 4 Bewässerungscomputer »smart CONNECT« Bedienungs- und Montageanleitung...
- Seite 2 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM...
- Seite 3 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Liebe Kundin, lieber Kunde! Herzlichen Glückwunsch zum Kauf dieses Qualitätsproduktes. Dieses Produkt entspricht europäischen und nationalen Anforderungen. Um diese Anforderungen zu erhalten und die Konformität zu gewährleisten, bitten wir Sie, sich an diese Anweisung zu halten. Sie beinhaltet wichtige Informationen bzgl. der Bedienung und Montage dieses Produktes.
-
Seite 4: Sicherheitshinweise
110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Sicherheitshinweise Lesen Sie vor der Inbetriebnahme zuerst alle Sicherheitshinweise und Anweisungen aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf und übergeben Sie sie auch an einen möglichen Nachbesitzer. WARNUNG • Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen. - Seite 5 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Verletzungsgefahr durch Batterien! Vermeiden Sie Verletzungsgefahr durch unsachgemäßen Umgang mit Batterien. • ACHTUNG: Explosionsgefahr bei unsachgemäßem Umgang mit Batterien. • Versuchen Sie nicht, Batterien zu reaktivieren, auseinanderzunehmen, ins Feuer zu werfen oder kurzzuschließen. • Vermeiden Sie Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleim- häuten.

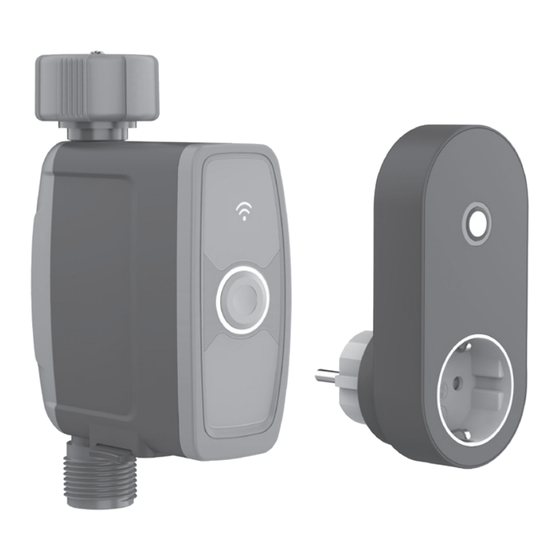

- Seite 6 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Produktübersicht WLAN-Bewässerungssteuerung WLAN-Gateway Modell: TTV103FRF Modell: TWG004WRF...
-
Seite 7: Lieferumfang
110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Lieferumfang Nehmen Sie alle Teile vorsichtig aus der Verpackung. Breiten Sie diese übersichtlich auf einem weichen Untergrund aus, sodass Sie den gesamten Lieferumfang gut erkennen können. Die folgenden Teile sind enthalten: Teil Beschreibung Menge WLAN-Bewässerungssteuerung WLAN-Gateway Setzen Sie 4 AA-Batterien in den Bewässerungscomputer ein und halten Sie dann die Taste gedrückt, bis die weiße LED-Anzeige schnell blinkt. - Seite 8 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Verbindung mit der App herstellen Verbindung mit der App "Control Master" herstellen 1.1 Suchen Sie "Control Master" im App-Store/Google Play oder scannen Sie diesen QR-Code. Laden Sie die App herunter und installieren Sie sie. 1.2 Registrieren Sie sich in der "Control Master" App, um eine WLAN-Verbindung zur Bewässerungssteuerung herstellen zu können.
-
Seite 9: Verbindung Zum Wlan-Gateway Herstellen
110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Verbindung zum WLAN-Gateway herstellen 1.3.1 Stecken Sie Ihr WLAN-Gateway in eine Steckdose und schalten Sie diese ein. 1.3.2 Öffnen Sie die App "Control Master" und klicken Sie auf das Symbol "+" in der oberen rechten Ecke, um ein Gerät hinzuzufügen. 1.3.3 Verbinden des Gateways: Klicken Sie auf "Irrigation Hub"... -
Seite 10: Wlan-Bewässerungscomputer In Der App Hinzufügen
110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM WLAN-Bewässerungscomputer in der App hinzufügen 1.4.1 Folgen Sie den Anweisungen und klicken Sie auf "Hinzugefügte Geräte verwalten", um den WLAN-Bewässerungscomputer hinzuzufügen. 1.4.2 Drücken und halten Sie die Taste am WLAN-Bewässerungscomputer so lange, bis die LED-Anzeige schnell blinkt und lassen Sie sie dann los. Klicken Sie "LED-Anzeige blinkt schnell"... - Seite 11 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Verbindung mit der App "TuyaSmart" herstellen 2.1. Laden und installieren Sie die App "TuyaSmart". 2.2. Öffnen Sie die App und klicken Sie auf "+" in der oberen rechten Ecke. 2.3. Wählen Sie die Einstellung "Gateway" und klicken Sie dann auf "drahtloses Gateway (Zigbee)".
- Seite 12 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM 2.5. Sobald Sie die Verbindung bestätigen, ist das Gateway erfolgreich verbunden. 2.6. Fügen Sie den WLAN-Bewässerungscomputer hinzu.
- Seite 13 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Wählen Sie "Sonstige". 2.8. Schalten Sie den WLAN-Bewässerungscomputer ein und drücken Sie die Taste so lange, bis die LED-Anzeige schnell blinkt. 2.9. Bestätigen Sie die Verbindung.
- Seite 14 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM 2.10. Klicken Sie auf "Gerät suchen" und auf "Fertigstellung". Die Verbindung ist nun erfolgreich hergestellt.
- Seite 15 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Bedienung der Bewässerungssteuerung Gehen Sie nach dem erfolgreichen Verbinden zurück zur Startseite der App, wo diese 3 Symbole angezeigt werden: "wifi Water Timer", "wifi Socket" und "Irrigation Hub". Hinweis: Das Symbol "wifi Socket" dient zum Ein- und Ausschalten der Steckdose.
- Seite 16 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Wenn Sie auf das Symbol "wifi Water Timer" klicken, können Sie das Gerät umbenennen, das gekoppelte Gerät und den Verbindungsstatus einsehen und die aktuelle Wetterlage verfolgen.
- Seite 17 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Manuelle Bedienung Manueller Modus: Klicken Sie auf "Irrigation control" in der App, um den Bewässerungscomputer manuell ein- und auszuschalten und die Startzeit einzustellen. Hinweis: Die Verbindungsverzögerung beträgt etwa 0,5 bis 1 Sekunde, bitte drücken Sie den Knopf nicht mehrfach.
- Seite 18 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Einstellen des Bewässerungsplans: Klicken Sie auf "Plan", um den täglichen Bewässerungsplan und den Plan für die Regenverzögerung festzulegen. Der Bewässerungsplan umfasst zwei Modi: Den Bewässerungsmodus und den Sprühregenmodus. Pro Tag können 3 Pläne eingestellt werden. Die linke Abbildung zeigt: Der Bewässerungsmodus dauert null Stunden und 20 Minuten und beginnt jeden Tag um 10 Uhr morgens.
- Seite 19 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Die Regenverzögerung (Verzögerung der Bewässerung) kann an regnerischen Tagen oder wenn die Bodenfeuchtigkeit hoch ist mit 24 Std., 48 Std. oder 72 Std. eingestellt werden.
- Seite 20 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Nachdem die Bewässerungspläne festgelegt wurden, beginnt die Bewässerung gemäß den Zeitplänen. Benutzer können den Status dann in der App überprüfen.
- Seite 21 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Inbetriebnahme • Dieses Produkt enthält eine WLAN-Bewässerungssteuerung und ein WLAN-Gateway. • Ein WLAN-Gateway kann gleichzeitig mit maximal 4 WLAN-Bewässerungssteuerungen verbunden werden. • Die RF-Verbindung mit dem WLAN-Gateway und der WLAN-Bewässerungssteuerung beträgt 433mHz. • Der WLAN-Gateway kann auch als WLAN-Timer-Steckdose verwendet werden. •...
- Seite 22 110077_TBA_IM_wingart.pdf 10/11/2022 3:02 PM Technische Daten Einlassgewinde: 1" BSP Auslassgewinde: 3/4" BSP Betriebsdruck: 0,5-8 bar (mindestens 0,5 bar; höchstens 8 bar) Durchflussmenge: 5-35 Liter/Minute Schutzart: IP54 Betriebstemperatur: 3-50° C Stromversorgung WLAN-Gateway: 220-240 V, AC 50 Hz, 6 W, 16 A WLAN-Bewässerungssteuerung 4x AA-Batterien, 500 mW (exkl.) Kabellose Verbindung...
-
