dormakaba Montageanleitung
Mounting instructions
3. Montage Einsatz
3. Installation of insert

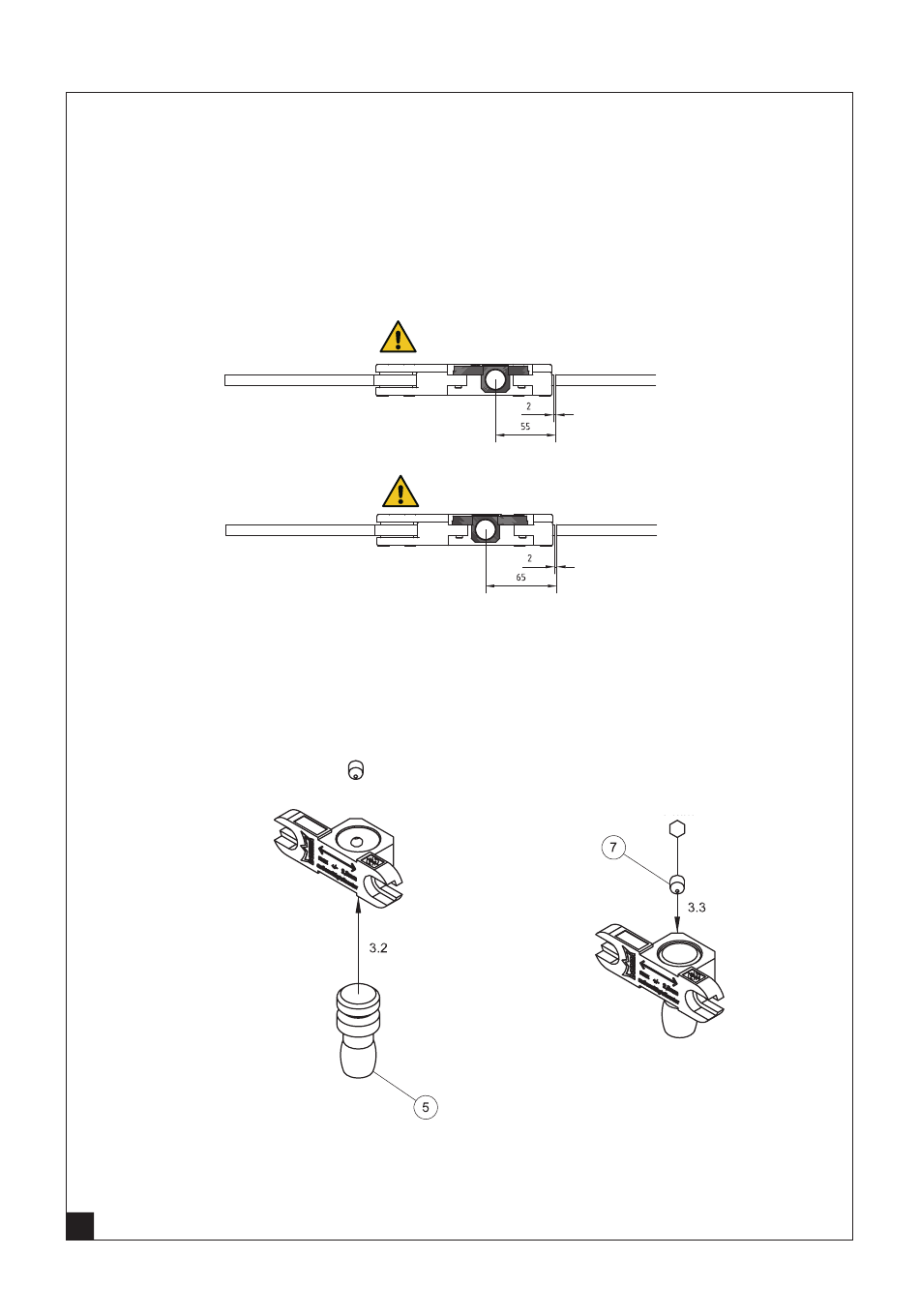

3.1 Bestimmung des Drehpunktes mit Hilfe des Einsatzes
3.1 Determination of pivot point by means of insert
Ansicht von unten
Bottom view
55mm Drehpunkt
55mm pivot point
Ansicht von unten
Bottom view
65mm Drehpunkt
65mm pivot point
3
UNIVERSAL PT 40
Verschraubung innen
Screw connection inside
Außen
Outside
Verschraubung innen
Screw connection inside
Außen
Outside
WN 800.52.372.6.32
Seitenteil
Side panel
Seitenteil
Side panel
3mm
2018-11
