XPOtool H2000P Bedienungsanleitung Seite 5

Technische Angaben
Durchmesser der Düse (㎜)
Fassungsvermögen des Farbbechers (mℓ) 125
Breite des Strahls (㎜)
Arbeitsdruckbereich (㍴)
Gewicht (㎏)

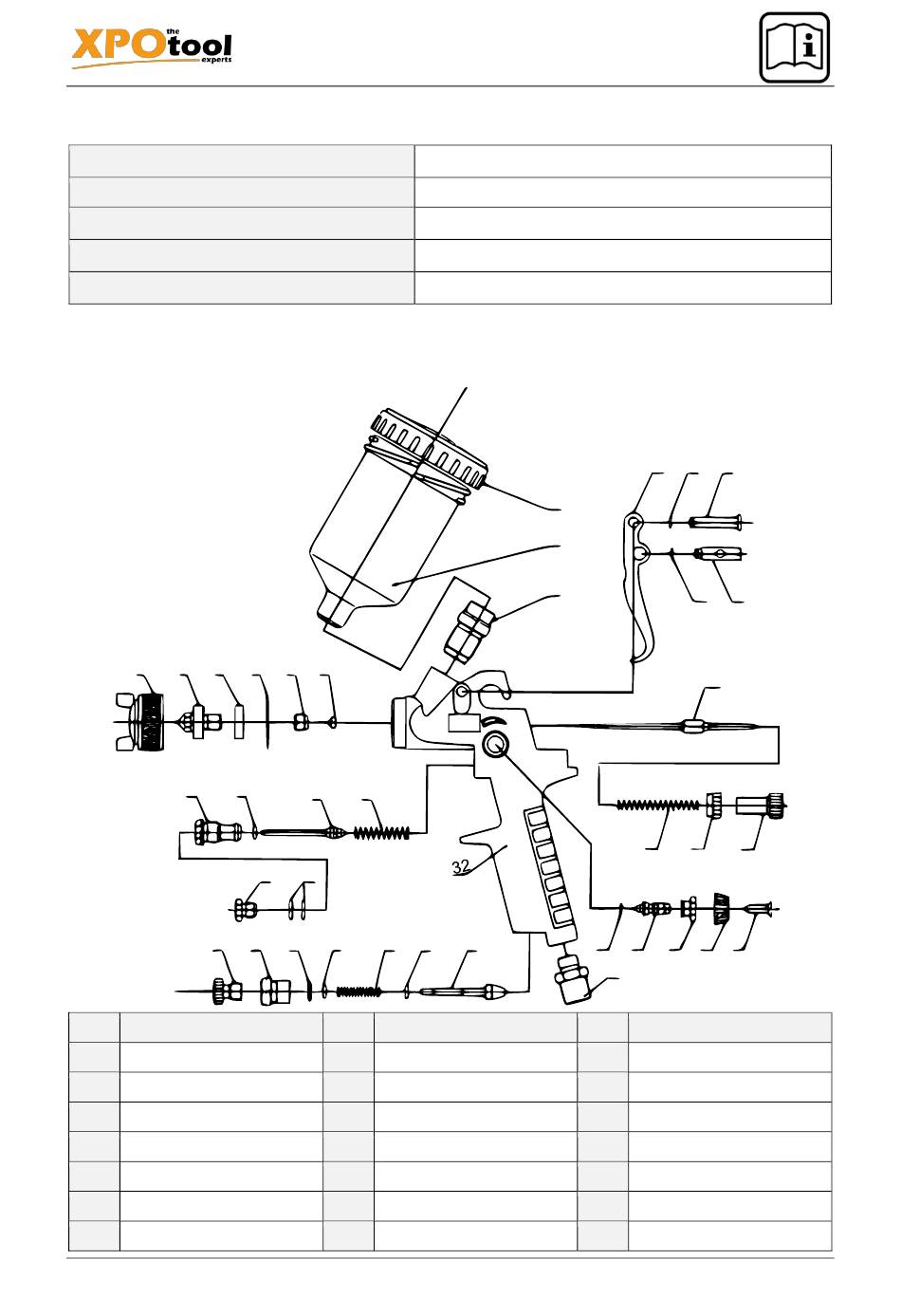

Explosionszeichnung und Teileliste
Nr. Bezeichnung
1 Luftverschlusssatz
2 Strömungsdüse
3 Düsendichtung
4 O-Ring
5 Anordnungsschraube
6 Nadelkunststoffkappe
7 Obere Becherhalterung
https://www.XPOtool.com
The Tool Experts
0,8
280
2,5–3,5
0,38
Nr. Bezeichnung
14 Auslöserstift mit Loch
15 Flüssigkeitsnadel
16 Nadelfeder
17 Nadelausrichtmutter
18 Nadelausrichtschraube
19 O-Ring
20 Sprühstrahlregelventil
Artikel 34121
Nr. Bezeichnung
27 Ventilfeder
28 Kleine Dichtung
29 O-Ring
30 Ventilsitz
31 Ventilausrichtschraube
32 Pistolenkörper
33 Luftventilfeder
Seite 5
05 2022-1
