Parker P3P-R Serie Bedienungsanleitung Seite 3

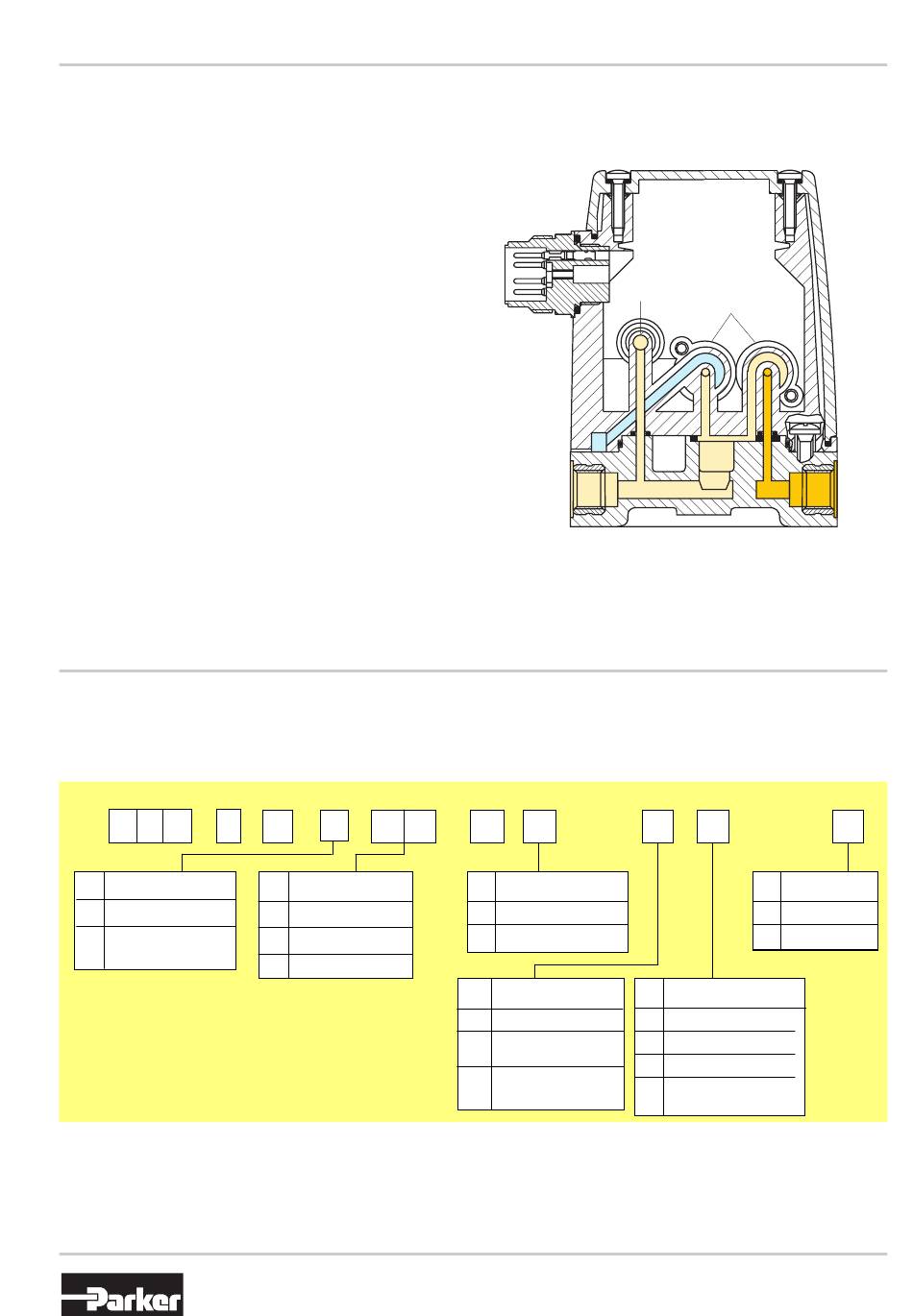

Beschreibung der Arbeitsweise
für den EP-Wandler in G1/8-Ausführung
Der EP-Wandler ermöglicht eine Regelung des Druckes am
Austritt in Abhängigkeit eines elektrischen Steuersignals. Er
umfaßt eine geschlossene Schleife mit integrierter elektroni-
scher Kontrolle und zwei durch die Schwingungsweite modulier-
te Zweiwege-Magnetventile. Der Drucksensor mißt den Aus-
trittsdruck und erzeugt ein Rückkopplungssignal für den Diffe-
rential-Verstärker.
Jeder Unterschied zwischen dem Steuersignal und dem
Rückkopplungssignal wird in ein digitales Signal umgewandelt,
das die Magnetspule des einen oder anderen Zweiwegeventiles
aktiviert, um die Einstellung des Reglers zu korrigieren. Dies hat
eine sofortige sanfte Korrektur des Austrittsdruckes ohne Über-
steuerung zur Folge.
Das Steuersignal kann spannungs- (0 –10 V) oder strom-
abhängig (4 – 20 mA) sein. Der Eintritt des "Füllventils" steht in
direkter Verbindung mit dem Eintritt P des Wandlers. Im aktivier-
ten Zustand erhöht dieses Ventil den Druck am Ausgang A.
Wenn das "Entlüftungsventil" aktiviert wird, nimmt der Druck am
Austritt ab. Die Druckentlastung erfolgt über eine Entlastungs-
bohrung, die sich zwischen Deckel und Gehäuse befindet und
ohne Schalldämpfer direkt zur Atmosphäre führt.
Beide Magnetventile sichern die Füllung oder Entleerung der
Servokammer eines Steuerventils für den Hauptdurchfluß mit
der Absicht, den Druck am Ausgang des Reglers zu erhöhen
oder zu vermindern. In Ruhestellung der Steuerventile sind
sämtliche Anschlüsse blockiert.
Bestellbeispiel für den
P3P-R Druckregler
-
P 3 P
Gehäuseart
P EP-Wandlergehäuse
J Kunststoffgehäuse
mit Aluminiumdeckel
Hinweis:
Zu anderen Ausführungen lassen Sie sich bitte
durch die Technische Vertriebsabteilung beraten
Pneumatic
R J 1 2
R
Gewinde
11 G1/8 EP-Ausführung
12 G1/4
14 G1/2
P3P-R Druckregler
Drucksensor
R
A
C 1
Steuersignal
1 0-10V
4 4-20mA
Sensor-Varianten
0 Integriert
1 Externe Rückkopplung
0-10V
4 Externe Rückkopplung
4 - 20mA
3
Durch die
Pulsweite
gesteuerte Ventile
0 0
Verbindung
G Kabeleinführung
D DIN 43651
Ausgang-Varianten
0 Ohne
6 0-10V, 4-20mA
7 0-1-V, 24V DC
9 0-10V, 24V
OK / Fehler
P
G
