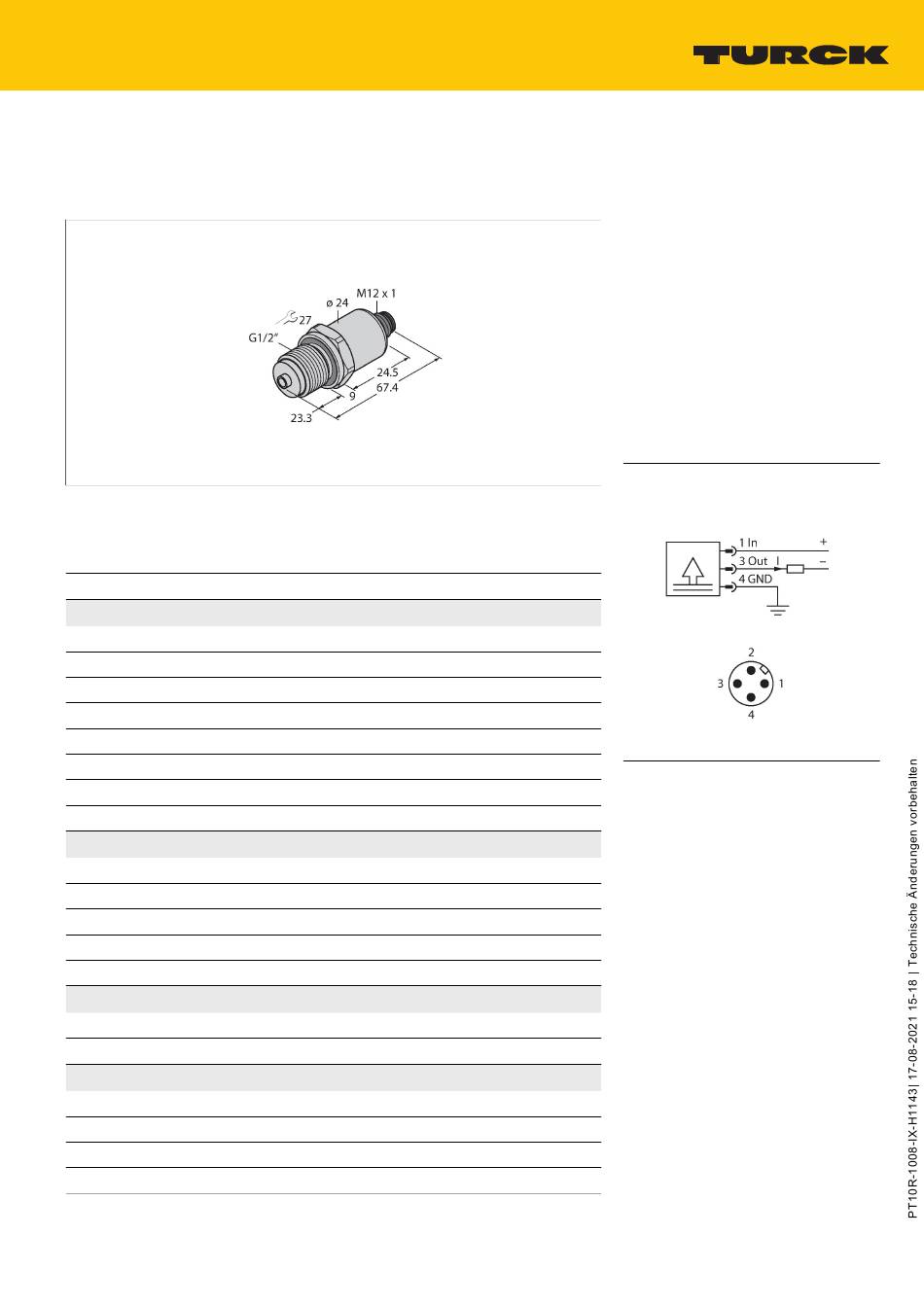

turck PT10R-1008-IX-H1143 Betriebsanleitung

PT10R-1008-IX-H1143
Drucktransmitter – mit Stromausgang (2-Leiter)
Technische Daten
Typ
Ident-No.
Druckbereich
Druckart
Druckbereich
zulässiger Überdruck
Berstdruck
Ansprechzeit
Langzeitstabilität
Versorgung
Betriebsspannung
Stromaufnahme
Kurzschluss-/ Verpolungsschutz
Schutzart und -klasse
Isolationsspannung
Ausgänge
Ausgang 1
Ausgangsfunktion
Analogausgang
Stromausgang
Bürde
Auflösung
Genauigkeit LHR
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
PT10R-1008-IX-H1143
100001307
Relativdruck
0...10 bar
0...145.04 psi
0...1 MPa
≤ 30 bar
≥ 30 bar
< 2 ms, typ. 1 ms
0.25 % FS, gemäß IEC EN 60770-1
10...30 VDC
≤ 23 mA
ja / ja
IP67 / III
750 VDC
Analogausgang
Analogausgang Strom
4...20 mA
≤ (Speisespannung -10) / 20 kΩ
<± 0.1 % FS
± 0.3 % FS BSL
Merkmale
■
Keramische Messzelle
■
Kompakte und robuste Bauart
■
Hervorragende EMV Eigenschaften
■
Druckbereich 0 ... 10 bar rel.
■
10 ... 30 VDC
■
Analogausgang 4 ... 20 mA
■
Prozessanschluss G1/2" Außengewinde
hinten dichtend und Manometer (Kombi)
■
Steckergerät, M12x1
■
ATEX, IECEx
■
Kategorie II 1/2 GD, Ex Zone 0
Anschlussbild
Funktionsprinzip
Die Drucksensoren der Serie PT...‐1000
arbeiten mit einer keramischen Messzelle
in verschiedenen Druckbereichen von
maximal -1...60 bar in der 2-, 3- oder auch 4-
Leitertechnik. Das verarbeitete Signal steht je
nach Sensorvariante als Analogausgang (4...
20mA, 0...10V, 0...5V, 1...6V, ratiometrisch)
oder als digitale IO-Link Prozessparameter
zur Verfügung. Die IO-Link Sensorvarianten
verfügen zudem über zwei voneinander
unabhängig konfigurierbare Schaltausgänge.
Neben den Standardvarianten gibt
es spezielle Sensoren unter anderem
für den ATEX-Bereich oder für
Sauerstoffanwendungen.
Eine Vielzahl an Prozessanschlüssen
und elektrischen Verbindungen bietet
eine hohe Flexibilität in verschiedensten
Anwendungsbereichen.
