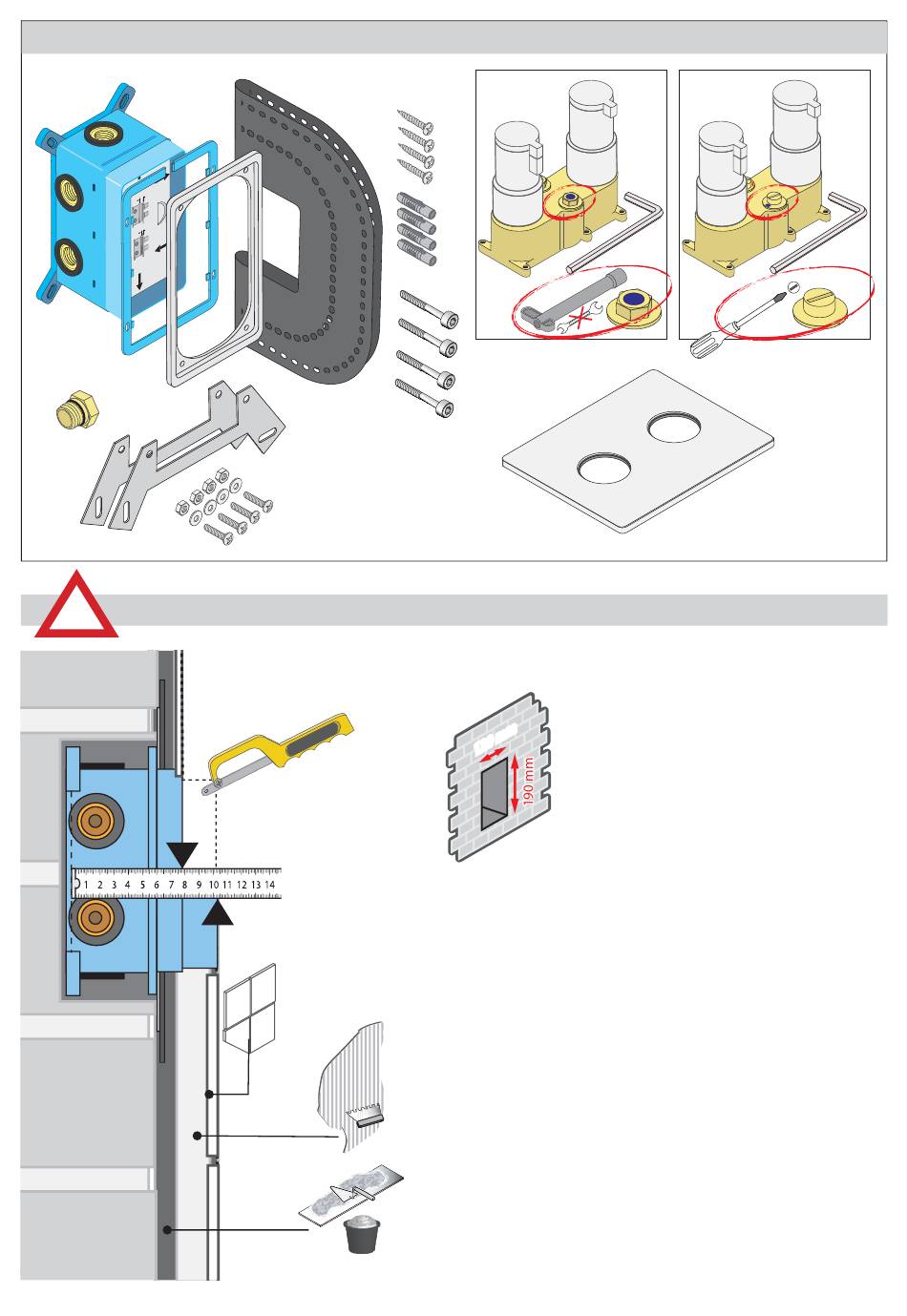

Installation depth - Installatiediepte - Profondeur de montage - Einbautiefe
min 83 mm
max 103 mm
Tiles
Betegeling
carrelage
Fliesen
Tile adhesive
tegellijm
Colle à carrelage
Fliesenkleber
wate
w
waterproof layer
w
wate
waterdichte laag
couche imperméable à l'eau
wasserdichten Schicht
A
OPTION
ENGLISH : The maximum thickness of the wall fi -
nish : water proofl ayer, tile adhesive and tiles is limi-
ted by the length of the plastic body. With ultra-thin
wall fi nishes (polyconcrete, etc.), the faucet housing
must be installed deeper in the wall in order to ob-
m m
m m
tain a waterproof fi nish. The minimum depth of
1 2 0
1 2 0
83 mm SHOULD ABSOLUTELY be maintained.
NEDERLANDS : De maximale dikte van de afwerk-
laag : waterkerende laag - tegellijm - tegels wordt
beperkt door de lengte van de kunstofbehuizing. Bij
ultra-dunne muurafwerkingen dient u de kraanbe-
huizing dieper in te bouwen om zodoende een waterdi-
chte afwerking te bekomen, de minimumdiepte van
83 mm MOET ABSOLUUT behouden blijven.
FRANÇAIS : L'épaisseur maximale du fi nition du mur :
couche imperméable à l'eau, colle à carrelage et de car-
reaux est limitée par la longueur du corps en plastique.
Avec des fi nitions de mur ultra-mince (polybeton,
epoxy, etc.), le boîtier du robinet doit être installé plus
profondément dans la paroi afi n d'obtenir une fi nition
imperméable à l'eau. La profondeur minimale de
83 mm DOIT ABSOLUMENT être maintenue.
DEUTSCH : Die maximale Dicke der Wand fertig: was-
serdichten Schicht, Klebstoff für Fliesen und Fliesen
ist begrenzt durch die Länge der die Kunststoff-Körp-
er. Mit ultra-dünnen Wand-Oberfl ächen (Polybeton,
etc.) muss das Gehäuse Wasserhahn tiefer in die
Wand installiert werden um eine wasserfeste Ober-
fl äche zu erhalten. die Mindesttiefe von 83 mm
SOLLTE UNBEDINGT beibehalten werden.
