esotec 140071 Bedienungsanleitung

Bedienungsanleitung
LCD-Anzeigemodul
Art.-Nr. 140071
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Wir bedanken uns für den Kauf dieses Produkts. Sie haben ein Produkt erworben, welches nach dem
heutigen Stand der Technik gebaut wurde. Um diesen Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten.
2. Bestimmungsgemäße Verwendung
Das LCD-Anzeigemodul ist speziell vorgesehen für dafür geeignete Solarladeregler; die Datenüber-
tragung bzw. Stromversorgung erfolgt über eine RS485-Schnittstelle.
Die Sicherheitshinweise und auch alle anderen Informationen dieser Bedienungsanleitung sind un-
bedingt zu befolgen. Lesen Sie sich die gesamte Bedienungsanleitung vor Anschluss und Inbetrieb-
nahme aufmerksam durch.
3. Lieferumfang
- LCD-Anzeigemodul
- Anschlusskabel
- Bedienungsanleitung
4. Symbol-Erklärungen, Aufschriften
Dieses Symbol weist auf besondere Gefahren hin bzw. auf wichtige Informationen, die
unbedingt zu beachten sind.
Das Pfeil-Symbol wird verwendet, wenn besondere Informationen oder Tipps gegeben
werden sollen.
Das Produkt erfüllt die Anforderung der geltenden europäischen und nationalen Richtlini-
en. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterla-
gen sind beim Hersteller hinterlegt.
5. Sicherheitshinweise
Die Gewährleistung erlischt bei Schäden am Produkt, die durch Nichtbeachten die-
ser Bedienungsanleitung verursacht werden. Wir haften nicht für Folgeschäden,
die sich daraus ergeben! Gleiches gilt bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verur-
sacht werden.
a) Allgemein
- Das Produkt darf nicht umgebaut, zerlegt oder verändert werden. Hierbei erlischt nicht nur die
Zulassung/Gewährleistung, sondern dies kann zu Sicherheitsproblemen führen.
- Achten Sie darauf, dass das Produkt nicht in Kinderhände gelangt, es ist kein Spielzeug!
- Das Produkt darf keinen extremen Temperaturen, Nässe/Feuchtigkeit, starken Vibrationen oder
starken mechanischen Beanspruchungen ausgesetzt werden. Gehen Sie vorsichtig mit dem Pro-
dukt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
- Halten Sie Verpackungsmaterial fern von Kindern, es besteht Erstickungsgefahr.
- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so
wenden Sie sich bitte an uns oder an einen anderen Fachmann.
b) Montageort und Anschluss
- Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben werden,
also nicht im Außenbereich. Soll ein Betrieb im Außenbereich erfolgen, ist ein geignetes Gehäuse
(nicht im Lieferumfang) erforderlich, das den Schutz vor Feuchtigkeit und Witterungseinflüssen
übernimmt.
- Montieren bzw. betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
c) Betrieb
- Überprüfen Sie das Produkt vor dem Anschluss und Inbetriebnahme auf Beschädigungen, z.B.
des Gehäuses. Falls Sie Beschädigungen feststellen, so darf das Produkt nicht in Betrieb genom-
men werden.
Es ist anzunehmen, das ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Produkt sichtbare
Beschädigungen aufweist oder nicht mehr arbeitet, es unter ungünstigen Verhältnissen transpor-
tiert oder gelagert wurde oder schwere Transportbeanspruchungen aufgetreten sind.
- Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

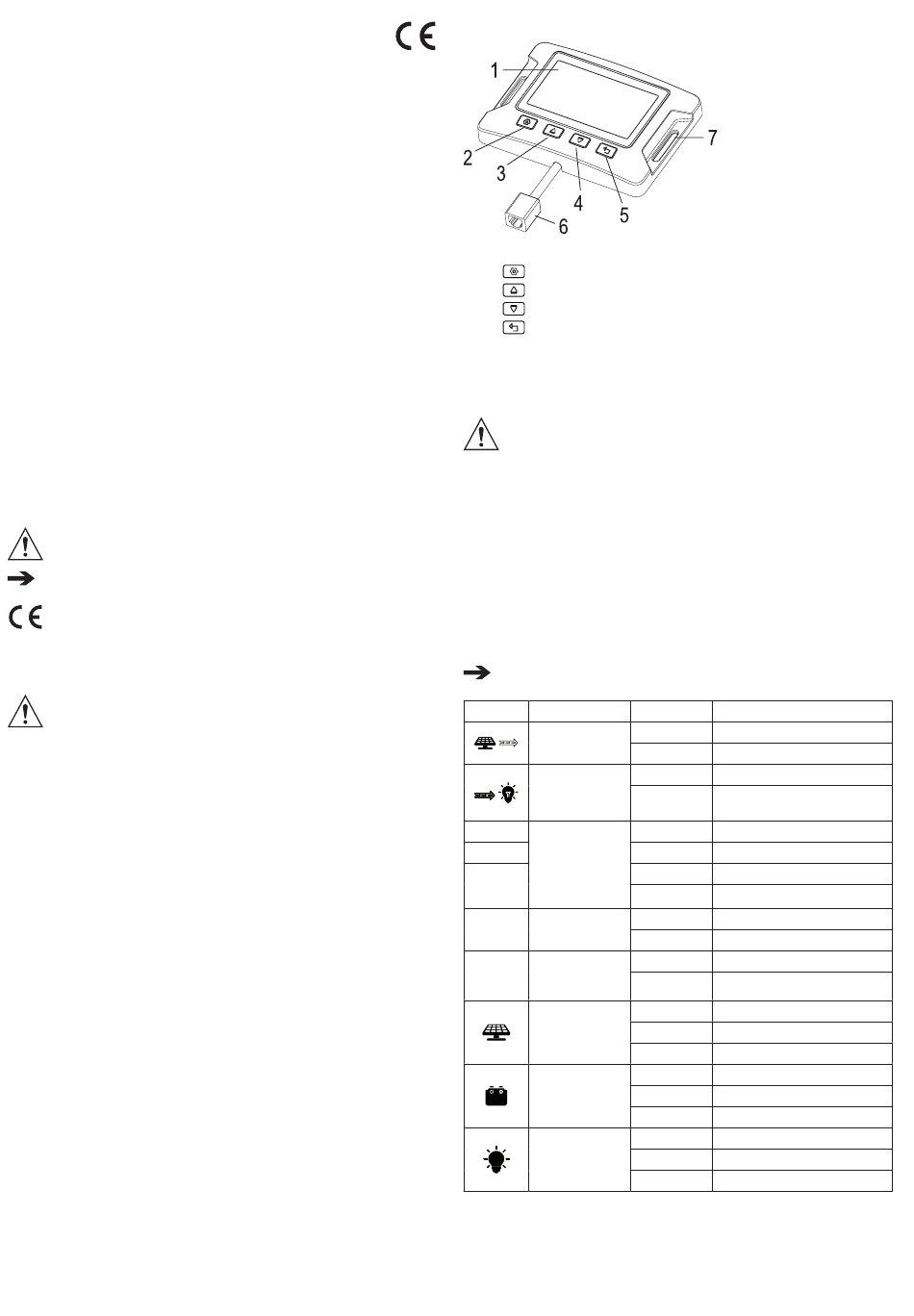

6. Anschlüsse und Bedienelemente
1 LC-Display
2 Taste
3 Taste
4 Taste
5 Taste
6 RJ485-Buchse
7 Befestigungsöffnung (je 1x links/rechts)
7. Montage und Anschluss
Beachten Sie das Kapitel „Sicherheitshinweise".
- Verbinden Sie die Buchse des Anzeigemoduls über das mitgelieferte Anschlusskabel mit der ent-
sprechenden Buchse am Solarladeregler (auf richtige Orientierung achten; die Einkerbung an der
Buchse muss mit dem Clip am Stecker übereinstimmen).
Ist der Solarladeregler bereits aktiv, so erscheint die Displayanzeige (mit Hintergrundbeleuchtung).
Wenn keine Taste betätigt wird, so erlischt die Hintergrundbeleuchtung nach ca. 20 Sekunden
automatisch.
- Wählen Sie einen geeigneten Montageort (Innenbereich, trocken und vor Feuchtigkeit geschützt).
- Über die zwei Öffnungen links und rechts am Gehäuse lässt sich das Anzeigemodul mittels geeig-
neten Schrauben (und ggf. Dübeln) z.B. an einer Wand befestigen.
- Verlegen Sie das Kabel so, dass es nicht durch scharfe Kanten o.ä. beschädigt werden kann.
8. Display
Bei einem Solarladeregler ohne Anschluss für einen Verbraucher (z.B. Esotec-Artikel-
nummer 140068) sind bestimmte Anzeigen nicht verfügbar.
Symbol Displayelement
Anzeige für
Ladevorgang
Anzeige für
Leistungsaufnahme
durch Verbraucher
MPPT
BOOST
Lademodus
FLOAT
Einstellung der
CHG_V
Spannung
Einstellung der
LDV_V Unterspannungser-
kennung
Solarmodul
Akku
Verbraucher
Anzeige Bedeutung
Pfeil-Bewegung Akku wird geladen
Aus Kein Ladevorgang
Pfeil-Bewegung Leistungsaufnahme durch Verbraucher
Keine Leistungsaufnahme durch
Aus
Verbraucher
Dauernd aktiv MPPT-Lademodus
Dauernd aktiv Boost-Lademodus
Dauernd aktiv Fload-Lademodus
Aus Kein Ladevorgang
Dauernd aktiv Einstellmodus
Aus Normalbetrieb
Dauernd aktiv Einstellmodus
Aus Normalbetrieb
Dauernd aktiv Tageslicht erkannt
Aus Kein Tageslicht erkannt
Blinkt schnell Solarmodul hat Überspannung
Dauernd aktiv Akku angeschlossen und ok
Aus Keine Verbindung zum Akku
Blinkt schnell Akku ist tiefentladen
Blinkt Kurzschluss oder Überlast
Dauernd aktiv Verbraucher eingeschaltet
Aus Verbraucher ausgeschaltet
