Faro KF 22 Installations- Und Benutzerhandbuch

G30/g31 (propan-butan/propan)
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
INSTALLATIONS- und BENUTZERHANDBUCH
KF 22
Faro
G30/G31 (Propan-Butan/Propan)
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Faro KF 22

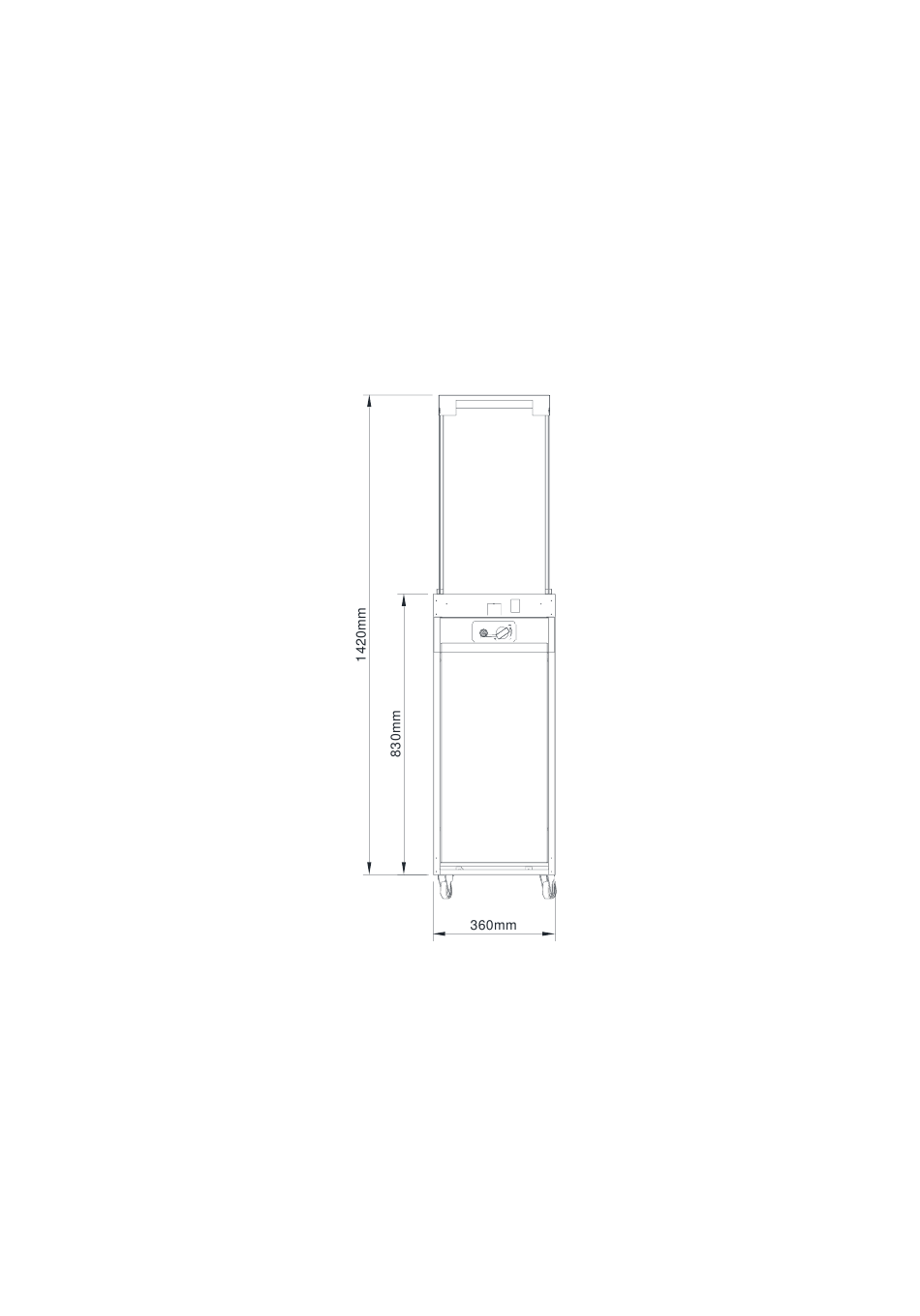

  • Seite 1 INSTALLATIONS- und BENUTZERHANDBUCH KF 22 Faro G30/G31 (Propan-Butan/Propan)

  • Seite 2: Inhaltsverzeichnis

    S IST OBLIGATORISCH DIESE NWEISUNG ZU LESEN UND ZU BEFOLGEN INHALTSVERZEICHNIS EINFÜHRUNG ................................3 SICHERHEITSHINWEISE ............................. 4 Sicherheitshinweise für die Verwendung der Gasflaschen................5 INSTALLATION ................................6 3.1. Inhalt der Schachtel ............................6 3.2. Auspacken und Installation ..........................7 3.3. Einbau der Räder ...............................

  • Seite 3: Einführung

    EINFÜHRUNG Der Kamin KF 22 ist ein dekoratives Gasgerät mit Brennstoffeffekt, das nur für den Gebrauch im Freien oder in gut belüfteten Räumen bestimmt ist. Es ist obligatorisch, sich mit der nachstehenden Installations- und Bedienungsanleitung vertraut zu machen, bevor man sich an die Installation und den Betrieb des Kamins KF 22 macht.

  • Seite 4: Sicherheitshinweise

    Ein CO2- oder Pulverfeuerlöscher muss in der Nähe des Geräts platziert werden. • Beim ersten Anzünden muss der FARO-Kamin einige Stunden lang auf höchster Stufe brennen, damit die Elemente die richtige Temperatur erreichen und die Reste von Farbe, Lack und Schmiermittel verdampfen können.

  • Seite 5: Sicherheitshinweise Für Die Verwendung Der Gasflaschen

    Wenn FARO im Einsatz ist, müssen Glasscheiben installiert werden. • Dieses Gerät muss während des Gebrauchs von brennbaren Materialien ferngehalten werden. Stellen Sie keine brennbaren Materialien in einem Abstand von 0,3 m von FARO und 1 m über dem Gerät auf ( Abb. Abb. 2 - Mindestabstände •...

  • Seite 6: Installation

    Die Befüllung der Gasflaschen ist an zertifizierte Gastankstellen zu vergeben. • Der Austausch von leeren gegen volle Gasflaschen darf nur an zugelassenen Stellen vorgenommen werden. INSTALLATION 3.1. Inhalt der Schachtel • 1x kompletter FARO-Kamin • 4x gehärtete Glasscheiben • 1x Beutel mit Dekosteinen •...

  • Seite 7: Auspacken Und Installation

    (falls doch, benachrichtigen Sie den Lieferanten). • Stellen Sie den FARO auf einer ebenen, gepflasterten Fläche außerhalb des Gebäudes auf, vorzugsweise am Ort der endgültigen Installation. Lassen Sie an der Seite des Geräts, an der sich das Bedienfeld befindet, ausreichend Platz (mindestens 1 m).
  • Seite 8 • Stecken Sie die Schraube durch das Loch im Boden des Geräts und sichern Sie sie mit einer kleinen Unterlegscheibe und einer großen Unterlegscheibe mit Mutter von innen. Abb4. - Einbau der Räder...

  • Seite 9: Einbau Der Glasscheibe

    • Entfernen Sie vorsichtig Karton und Schaumstofffolie von den Glasscheiben. • Entfernen Sie alle Verunreinigungen von den Glasschilden, die sich während des Betriebs des FARO auf dem Glas einbrennen könnten (insbesondere Fingerabdrücke). • Setzen Sie die Glasabdeckungen in die entsprechenden Schlitze auf der Oberseite des Geräts ein.

  • Seite 10: Einbau Des Gasgestänges Und Austausch Der Gasflasche

    Kanten und achten Sie darauf, dass es nicht verdreht ist. Der FARO wird zusammen mit einem elastischen Gasgestänge geliefert, das an einem Ende mit dem Ventil des Geräts und am anderen Ende mit dem 37-mbar-Regler (in der Twist-on-Version) verbunden ist und an die Gasflasche angeschlossen werden kann.
  • Seite 11 Anschluss der Gasflasche Twist-on-Anschluss Schnellspanner 1. Prüfen Sie, ob das Flaschenventil Entfernen Sie die Schutzspitze. Verwenden Sie AUSGESCHALTET ist, indem Sie es im kein Werkzeug, lassen Sie die Spitze frei hängen. Uhrzeigersinn drehen. 2. Entfernen Sie die Schutzspitze und bewahren Sie sie zur späteren Verwendung auf.
  • Seite 12 Abklemmen der Gasflasche Twist-on-Anschluss Schnellspanner Schalten Sie den FARO aus - stellen Sie ihn auf die Position OFF. Der Hauptbrenner muss ausgeschaltet werden. 2. Drehen Sie das Flaschenventil in die Position 2. Schalten Sie den Schalter in die Position OFF.

  • Seite 13: Austausch Des Reglers

    Druckregler alle 5 Jahre. Erlaubte Drücke: 30 mbar, 37 mbar (empfohlen), 50 mbar. Verwenden Sie nur Druckminderer, die der europäischen Norm EN16129 entsprechen. 2. Schalten Sie den FARO- die Position "OFF". Der Hauptbrenner muss ausgeschaltet werden. 3. Ziehen Sie den Regler von der Gasflasche ab (Beschreibung oben).

  • Seite 14: Benutzerhandbuch

    Abb8. - Anti-Kipp-Sensor BENUTZERHANDBUCH Der FARO-Kamin verfügt über ein Regelventil mit eingebauter Zündung für den Hauptbrenner (ohne Zündflamme). Die Flammenhöhe des Hauptbrenners kann durch Drehen des Drehknopfes entsprechend eingestellt werden. Neben dem Drehknopf befindet sich ein elektrischer Zündknopf (mit einer AAA-Batterie betrieben). Das Bedienfeld befindet sich vorne direkt über der Tür des Gasflaschenfachs (...

  • Seite 15: Regulierung Der Flammengröße

    • Öffnen Sie das Ventil der Gasflasche. • Drücken Sie den Knopf und drehen Sie ihn bei gedrückter Taste gegen den Uhrzeigersinn von Position (1) auf Position (2). Abb11. - Einschalten des Geräts • Halten Sie den Drehknopf gedrückt und zünden Sie die Flamme durch Drücken des Zündknopfes (3). Abb12.

  • Seite 16: Gerät Abschalten

    Abb13. - Einstellen der Flammenhöhe 4.3 Gerät abschalten • Um das Gerät auszuschalten, drücken und drehen Sie den Knopf gleichzeitig ganz im Uhrzeigersinn ( 14. ). Die Gaszufuhr wird unterbrochen und die Flamme des Brenners wird ausgeschaltet. Abb14. - Ausschalten des Geräts •...
  • Seite 17 Bei einem Gasaustritt darf das Gerät nicht benutzt werden, und wenn es brennt, muss die Gaszufuhr unterbrochen und das Gerät untersucht und repariert werden, bevor es wieder benutzt wird. Wenn Sie während des Betriebs des Kamins Gas riechen, schalten Sie das Gerät sofort aus und unterbrechen Sie die Gaszufuhr von der Gasflasche, indem Sie deren Ventil schließen.

  • Seite 18: Prüfen Auf Gaslecks

    Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Händler. 5.2 Prüfen des Flammenbildes. • Brennen Sie den FARO auf maximaler Flammenhöhe und überprüfen Sie das Aussehen der Flamme. • Die Flamme sollte gleichmäßig über die gesamte Oberfläche des Hauptbrenners verteilt sein.

  • Seite 19: Reinigung Von Glasbildschirmen

    5.2. Reinigung von Glasbildschirmen Die meisten der vorhandenen Flecken können mit einem trockenen Tuch abgewischt werden. Bei stärkeren Verschmutzungen können Sie Flüssigkeiten verwenden, die normalerweise für Keramikfliesen oder Fenster verwendet werden. Trocknen Sie den Glasbildschirm immer ab, um feuchte Flecken zu vermeiden, die sich irreversibel im Glas festsetzen könnten.

  • Seite 20: Fehlersuche

    FEHLERSUCHE Achtung! Montage, Wartung und Instandhaltung müssen von einem qualifizierten Fachmann mit entsprechender Qualifikation, einem entsprechenden Unternehmen oder dem Gasversorger durchgeführt werden. PROBLEM MÖGLICHE URSACHE ABHILFEMASSNAHMEN SCHLIESSEN SIE SOFORT DAS VENTIL DER GASFLASCHE. VERWENDEN SIE GERUCH VON GAS DAS GERÄT NICHT, BEVOR DIE LECKAGEN BESEITIGT SIND. 1.
  • Seite 21 Flexibler Schlauch ( Ø9mm 1,4m)
  • Seite 22 VERKÄUFER Name: Adresse: Telefon/Fax: Datum des Verkaufs: Siegel und Unterschrift des Verkäufers KÄUFER Name: Adresse: Telefon/Fax: Datum des Kaufs: Der Gaskamin sollte von einem qualifizierten Installateur in Übereinstimmung mit den geltenden nationalen Bauvorschriften und in Übereinstimmung mit den in der Installations- und Bedienungsanleitung enthaltenen Richtlinien installiert werden.
