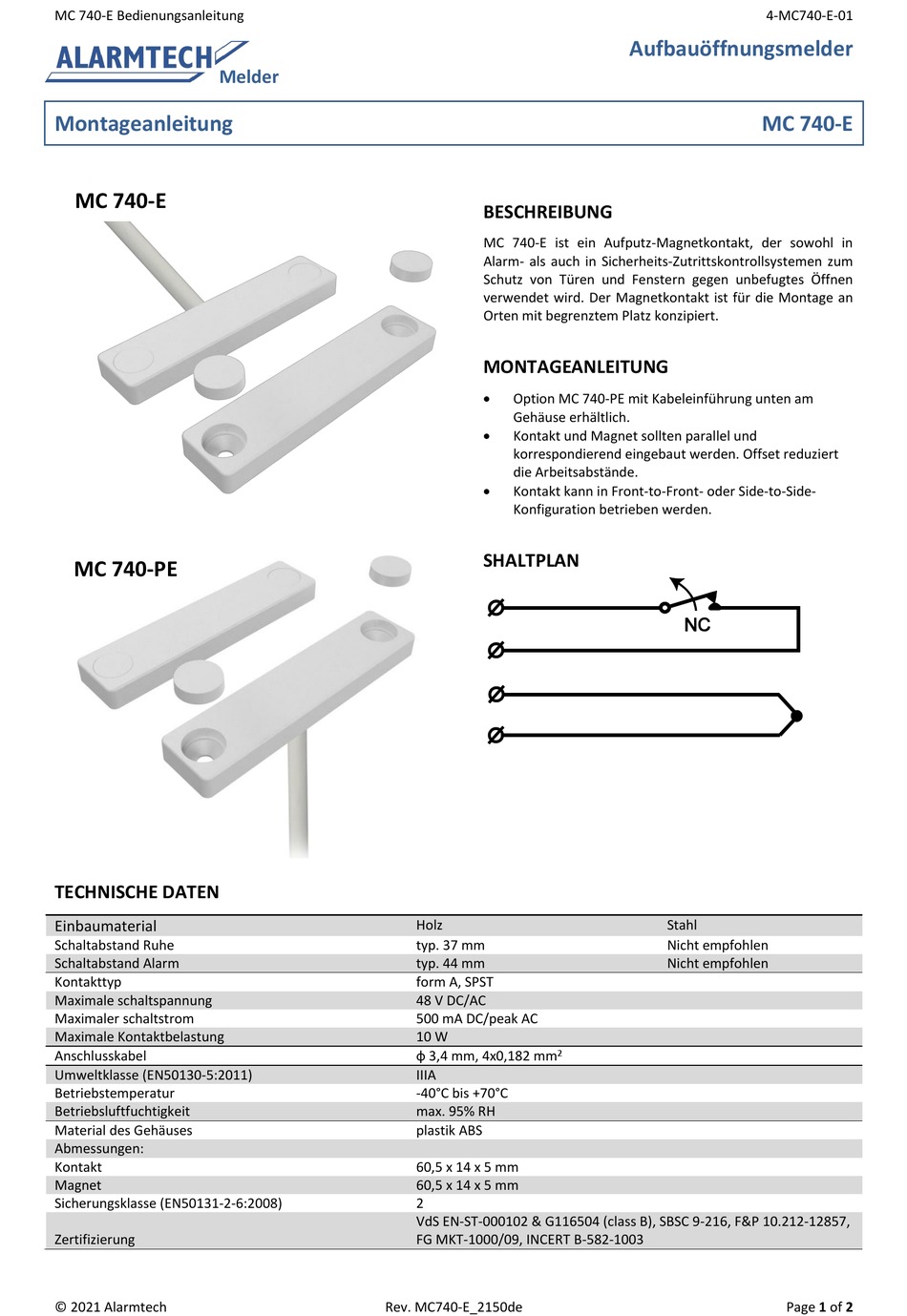

Alarmtech MC 740-E Montageanleitung

MC 740-E Bedienungsanleitung
Melder
Montageanleitung
MC 740-E
MC 740-PE
TECHNISCHE DATEN
Einbaumaterial
Schaltabstand Ruhe
Schaltabstand Alarm
Kontakttyp
Maximale schaltspannung
Maximaler schaltstrom
Maximale Kontaktbelastung
Anschlusskabel
Umweltklasse (EN50130-5:2011)
Betriebstemperatur
Betriebsluftfuchtigkeit
Material des Gehäuses
Abmessungen:
Kontakt
Magnet
Sicherungsklasse (EN50131-2-6:2008)
Zertifizierung
© 2021 Alarmtech
BESCHREIBUNG
MC 740-E ist ein Aufputz-Magnetkontakt, der sowohl in
Alarm- als auch in Sicherheits-Zutrittskontrollsystemen zum
Schutz von Türen und Fenstern gegen unbefugtes Öffnen
verwendet wird. Der Magnetkontakt ist für die Montage an
Orten mit begrenztem Platz konzipiert.
MONTAGEANLEITUNG

Option MC 740-PE mit Kabeleinführung unten am
Gehäuse erhältlich.

Kontakt und Magnet sollten parallel und
korrespondierend eingebaut werden. Offset reduziert
die Arbeitsabstände.

Kontakt kann in Front-to-Front- oder Side-to-Side-
Konfiguration betrieben werden.
SHALTPLAN
Holz
typ. 37 mm
typ. 44 mm
form A, SPST
48 V DC/AC
500 mA DC/peak AC
10 W
ф 3,4 mm, 4x0,182 mm
IIIA
-40°C bis +70°C
max. 95% RH
plastik ABS
60,5 x 14 x 5 mm
60,5 x 14 x 5 mm
2
VdS EN-ST-000102 & G116504 (class B), SBSC 9-216, F&P 10.212-12857,
FG MKT-1000/09, INCERT B-582-1003
Rev. MC740-E_2150de
Aufbauöffnungsmelder
Stahl
Nicht empfohlen
Nicht empfohlen
2
4-MC740-E-01
MC 740-E
Page 1 of 2
