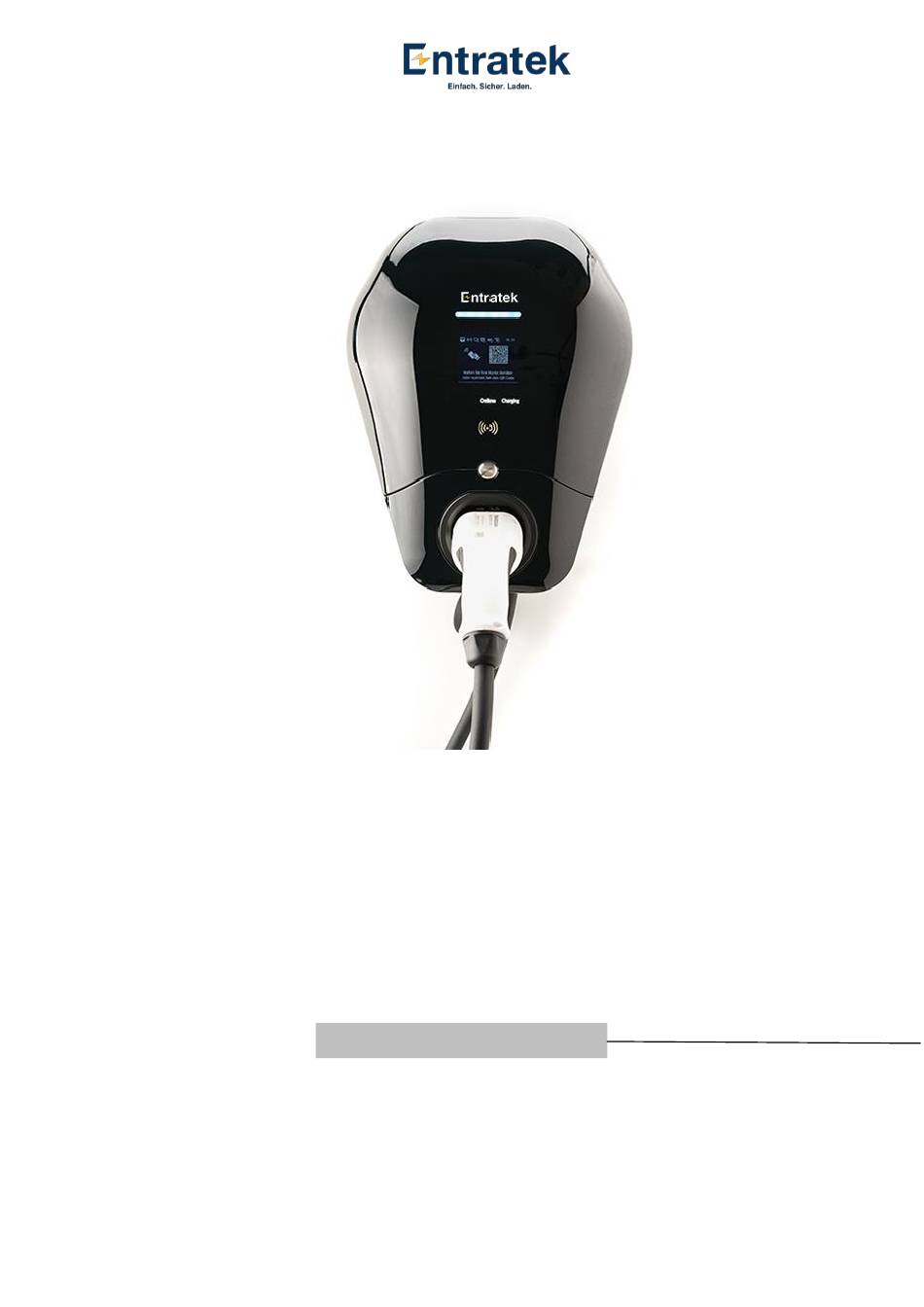

Seite 1: Power Dot Fix Serie
Power Dot Fix Serie Benutzerhandbuch DEUTSCH Version 1.1 Copyright | Power Dot Fix Benutzerhandbuch... - Seite 2 Urheberrechte © Die Entratek GmbH behält sich alle Rechte an diesem Dokument sowie den darin enthaltenen Informationen und Themen vor. Dies gilt auch für mögliche Ansprüche auf Urheberrechte oder Patente. Die Weitergabe oder Vervielfältigung dieses Dokuments ist ohne ausdrückliche Genehmigung der Entratek GmbH verboten.
-
Seite 3: Inhaltsverzeichnis
3.2 Vorbereitung ........................10 3.3 Installation ......................... 12 3.4 Überprüfen Sie die Installation ..................14 Verbindungsmethoden zur Ladestation .................. 15 4.1 Für Entratek-App Benutzer ....................15 4.1.1 Installer- und Benutzerschnittstelle ................16 4.1.2 User-Konfiguration ......................16 4.1.3 Basic ..........................17 4.1.4 Netzwerkkonfiguration .................... - Seite 4 4.2 App-Anleitung ........................22 4.3 Konfigurationsanleitung für Monta-App & andere Einstellungen ........22 Betrieb: Wie lade ich auf? ....................... 23 Details der LCD-Bildschirm-Anzeige ..................26 Fehlermeldung ........................26 7.1 Fehlerlösung ........................26 7.2 Instandhaltung und Reparatur ..................27 Praktische Informationen ......................28 8.1 Kundensupport........................
-
Seite 5: Einführung Und Sicherheits-Informationen
Produkt. Auch kann Entratek keine Haftung für Schäden übernehmen, die durch die Installation des Produkts entstehen. Gleiches gilt auch dann, wenn die von Entratek geleistete Wartung nicht strikt eingehalten wird. Die Installation erfordert eine sorgfältige Planung und kann nur von qualifiziertem Personal (Elektriker) mit Schaltberechtigung durchgeführt werden. -
Seite 6: Wichtige Sicherheitshinweise
Kenntnisse einschlägigen Sicherheits- Unfallverhütungsvorschriften Kenntnisse der elektrotechnischen Vorschriften Fähigkeit, Risiken zu erkennen und Gefahren zu vermeiden 1.4 Wichtige Sicherheitshinweise WARNUNG (Sicherheitshinweise mit mittlerem Risiko! Bei Nichtbeachtung kann es zum Tod oder zu schweren Verletzungen führen.) 1. Bitte überprüfen Sie vor der Installation die örtlichen Spannungs- und Stromwerte. 2. -
Seite 7: Wichtige Symbole
Werkzeugen oder anderen scharfen Gegenständen. 8. Wenn das EV Fahrzeug durch eine externe Schutzhaube abgedeckt ist, verwenden Sie keine Ladestation. 9. Starten und fahren Sie Ihr Elektrofahrzeug nicht, wenn der Ladestecker noch an der Ladebuchse angeschlossen ist. Der Benutzer ist für die Schäden am Elektrofahrzeug und an der Ladestation verantwortlich, die durch den zuvor angesprochenen Fall verursacht wurden. -
Seite 8: Produktbeschreibung
2. Produktbeschreibung 2.1 Aufbau der Ladestation 2.2 Lieferumfang & Typenschild Gegenstand Anzahl Power Dot Fix Kabelhänger RFID Karte RFID-Chips Dehnschrauben Klemmen-Crimps (Schwarz) Klemmen-Crimps (Rot) Benutzerhandbuch Werkzeug für Diebstahl-Sicherungsschrauben Das Typenschild enthält alle notwendigen Informationen. - Produkt-Modell - Eingang und Ausgang - Controller-Eingang - IP Klasse und Normen - alle notwendigen Kennzeichen - Seriennummer und Produktionsinformation... -
Seite 9: Technische Daten
2.3 Technische Daten Display 2,8 Zoll LCD-Anzeige Kabellänge LED-Indikator Gehäuse Kunststoff Konfiguration Ladeanschluss IEC62196 Typ-2-Buchse Abmessungen (L x B x H) 380 x 288 x 141 mm Gewicht 8,1 kg Taste 1 x physische Taste RFID ISO 14443 A/B Eingangsspannung AC 400 V ±20% Energieversorgung 3P + N + PE... -
Seite 10: Installation
3. Installation Das Produkt wird von einem Logistikunternehmen an ein Lager geliefert und dem Kunden übergeben. Normalerweise ist Entratek nicht für den Transport des Ladegeräts zum endgültigen Installationsort verantwortlich. 3.1 Überprüfung der Verpackung Packen Sie die Power Dot Fix nach dem Erhalten aus, um folgenden Gegenstände zu überprüfen: •... - Seite 11 Werkzeuge Werkzeug Foto Funktionen Überprüfung der elektrischen Verbindung und elektrischer Multimeter Parameter Kreuz Schraubenzieher Ziehen die Schrauben fest (PH2x150 mm, PH3x250 mm) Isolierter Ziehen die Schrauben fest Drehmomentschlüssel Elektrische Bohrmaschine Bohren auf der Wand Diagonalzange Kabel abschneiden Copyright | Power Dot Fix Benutzerhandbuch...
-
Seite 12: Installation
Diese Schritte werden als Nächstes im Detail beschrieben. 1. Überprüfen Sie den Inhalt des Pakets Wenn eine dieser Komponenten beschädigt ist oder fehlt, machen Sie davon eine Aufnahme und wenden Sie sich an Entratek. Wallbox mit Rückplatte x 1 Benutzerhandbuch x 1... - Seite 13 2. Wandmontage & Verkabelung Schritt 1. Entfernen Sie zuerst die Schraube und schieben Sie dann die Rückplatte nach unten, um die Rückplatte vom Ladegerät zu entfernen und montieren Sie die Rückplatte an der Wand. Schraube Schritt 2. Schließen Sie die Stromkabel durch die Unterseite der Anschlussdose und das Ethernet-Kabel (falls erforderlich) an den WAN-Port an.
-
Seite 14: Überprüfen Sie Die Installation
3. Installieren Sie das Ladegerät Schritt 1. Installieren Sie das Ladegerät an der Rückplatte. Schritt 2. Befestigen Sie das Ladegerät und die Rückplatte mit einer Schraube und drücken Sie den Taster, um das untere Taster Gehäuse zu entfernen. Schraube Schritt 3. Legen Sie bei Bedarf die SIM- Karte ein und installieren Sie die untere Gehäuserückseite. -
Seite 15: Verbindungsmethoden Zur Ladestation
Ladestation benutzen. D.h. standardmäßig wurden 2 RFID-Karten mit der Ladestation verbunden. Sie könnten direkt mit einer RFID-Karte den Ladevorgang starten. Für Entratek-App-Benutzer folgen Sie den unteren Schritten zur Konfiguration. Weitere Informationen finden Sie unter "App-Anleitung" und "Konfigurationsanleitung" 4. Verbindungsmethoden zur Ladestation Hinweis: Die intuitive Konfigurationsanleitung finden Sie hier. -
Seite 16: Installer- Und Benutzerschnittstelle
4.1.1 Installer- und Benutzerschnittstelle Schalten Sie das Ladegerät ein und verbinden Sie Ihren PC, Tablet oder Ihr Mobiltelefon mit dem Hotspot des Ladegeräts. Die SSID (WLAN-Name) lautet „IOC-XXXXXX“. Das Passwort lautet „IOC12345“. Melden Sie sich auf der Webseite an, indem Sie die Standard-IP-Adresse '192.168.10.1:8080' eingeben. -
Seite 17: Basic
Anschließend können Sie den technischen Support von Entratek kontaktieren, um Ihnen weiterzuhelfen. 4.1.3 Basic Bei der Einstellung des „Basic“ könnten die Benutzer den Server von Entratek-App mit der Wallbox verbinden. Um die Entratek App (ws-Websocket) zu verbinden, stellen Sie die unteren Parameter wie folgt ein: Offline →... -
Seite 18: Netzwerkkonfiguration
4.1.4 Netzwerkkonfiguration In diesem Teil können Sie das Netzwerk der Ladesäule konfigurieren. Es stehen bis zu drei Verbindungsmethoden zur Verfügung. Ethernet-Verbindung WLAN-Verbindung 4G-Verbindung Hinweis Nach erfolgreicher Internetverbindung kann die Ladestation als Repeater dienen. D.h. der Benutzer kann das Hotspot der Ladestation für die Internetnutzung verwenden. Einstellung Block LAN visit Internet: Stellen Sie auf „Allowed“... -
Seite 19: Ethernet-Verbindung
4.1.5 Ethernet-Verbindung Verbinden Sie die Ladestation per LAN-Kabel mit dem Internet. Einstellungsschritte Switcher Mode einstellen DHCP einstellen a. Bei der Ethernet-Verbindung stehen 3 Modi zur Verfügung. Router: Standardmäßig wird die Ladestation als ‚Router‘ eingestellt. Switcher Cascade Bei einigen Bauformen des lokalen Netzwerks wird die Ladestation je nach Situation als ‚Switcher‘... -
Seite 20: Wlan (Wi-Fi) -Verbindung
4.1.6 WLAN (Wi-Fi) -Verbindung Verbinden Sie die Ladestation über WLAN mit dem Internet. a. Internet Access → ‚enabled‘: Die Ladestation kann über WLAN mit dem Netzwerk verbunden werden. b. Wi-Fi SSID (WiFi-Name) → klicken Sie auf ‚scan‘, dann könnten Sie alle verfügbaren WLAN- Signale in der Umgebung sehen, und wählen Sie das gewünschten WLAN-Netzwerk. -
Seite 21: Verbindung
Warnung! Der Name und das Passwort des AP können geändert werden, aber bitte merken Sie sich die Daten auf jeden Fall, nachdem Sie sie geändert haben. Die Funktion der Passwortwiederherstellung ist aktuell leider noch nicht vorhanden. AP SSID Prefix: SSID des Hotspots der Ladestation AP Password: Passwort des Hotspots der Ladestation 4.1.7 4G-Verbindung Verbinden Sie die Ladestation über 4G mit dem Internet. -
Seite 22: Vpn
4.1.8 VPN Standardmäßig ist der VPN deaktiviert (Disable). Dann sind alle erforderlichen Einstellungen für Entratek-App-Benutzer fertiggestellt. Sie können die Ladestation mit der Entratek-App verbinden. Weitere Informationen finden Sie in der App- Anleitung. 4.2 App-Anleitung Die digitale Anleitung erhalten Sie durch Scannen des QR-Codes: App-Anleitung Oder klicken Sie den Link (für Online-Kunde):... -
Seite 23: Betrieb: Wie Lade Ich Auf
Die digitale Anleitung erhalten Sie durch Scannen des QR-Codes: Oder klicken Sie den Link (für Online-Kunde): https://entratek.de/DownloadPDF/Konfigurationsanleitung_PowerDotFix.pdf 5 Betrieb: Wie lade ich auf? 5.1 Power Dot Fix ans E-Fahrzeug anschließen Parken Sie das E-Fahrzeug in der Nähe der PDF und stecken den Ladestecker in das E-Fahrzeug ein. - Seite 24 2. Klicken Sie auf 3. Drücken Sie den physischen Taster für 5 Sekunden lang. 4. Halten Sie die RFID-Chip/Karte vor die RFID-Zone, bis folgende Anzeige auf dem Bildschirm erscheint. Über die Taste Sie müssen beide Optionen in „KEY“ in der Software auf der Konfigurationsseite aktivieren, damit Sie die Tasten zum Starten und Stoppen des Ladevorgangs verwenden können.
-
Seite 25: Ladevorgang Stoppen
Hinweis: Wenn das Auto nicht zu laden beginnt, überprüfen Sie, ob Sie Ihr Auto zum Laden freigegeben hast und die Anschlüsse korrekt verbunden sind. Wenn der Ladevorgang immer noch nicht beginnt, suchen Sie unter "7. Fehlermeldung" nach der Ursache. 5.3 Ladevorgang stoppen Über die APP Klicken Sie auf „Stop“. -
Seite 26: Details Der Lcd-Bildschirm-Anzeige
2. Schalten Sie das Ladegerät AUS und dann mit dem Schalter wieder EIN. Ladegeräts nicht 3. Wenn das Problem weiterhin besteht, wenden Sie sich an den grün technischen Support von Entratek. 1. Ziehen Sie den Ladestecker ab und stecken Sie ihn wieder vollständig in Statusanzeige blinkt die Steckdose des Elektrofahrzeugs. -
Seite 27: Instandhaltung Und Reparatur
Sie sich an Entratek. Das Ladegerät für Elektrofahrzeuge enthält keine vom Benutzer zu wartenden Komponenten. Wenn das Gerät nicht richtig funktioniert, wenden Sie sich an Entratek. Wischen Sie die Außenseite des Ladegeräts regelmäßig mit einem sauberen, feuchten Tuch ab, um Staub- und Schmutzansammlungen zu entfernen. -
Seite 28: Praktische Informationen
8 Praktische Informationen 8.1 Kundensupport Support-Hotline: +49 40 30857067 E-Mail: support@entratek.de Sie benötigen Ihre Auftragsnummer sowie die Seriennummer der Wallbox zur Identifizierung. Die Seriennummer finden Sie auf dem Produkt. Bitte schicken Sie uns ein Screenshot oder ein Video, wo der Zustand der Wallbox zu sehen ist.
