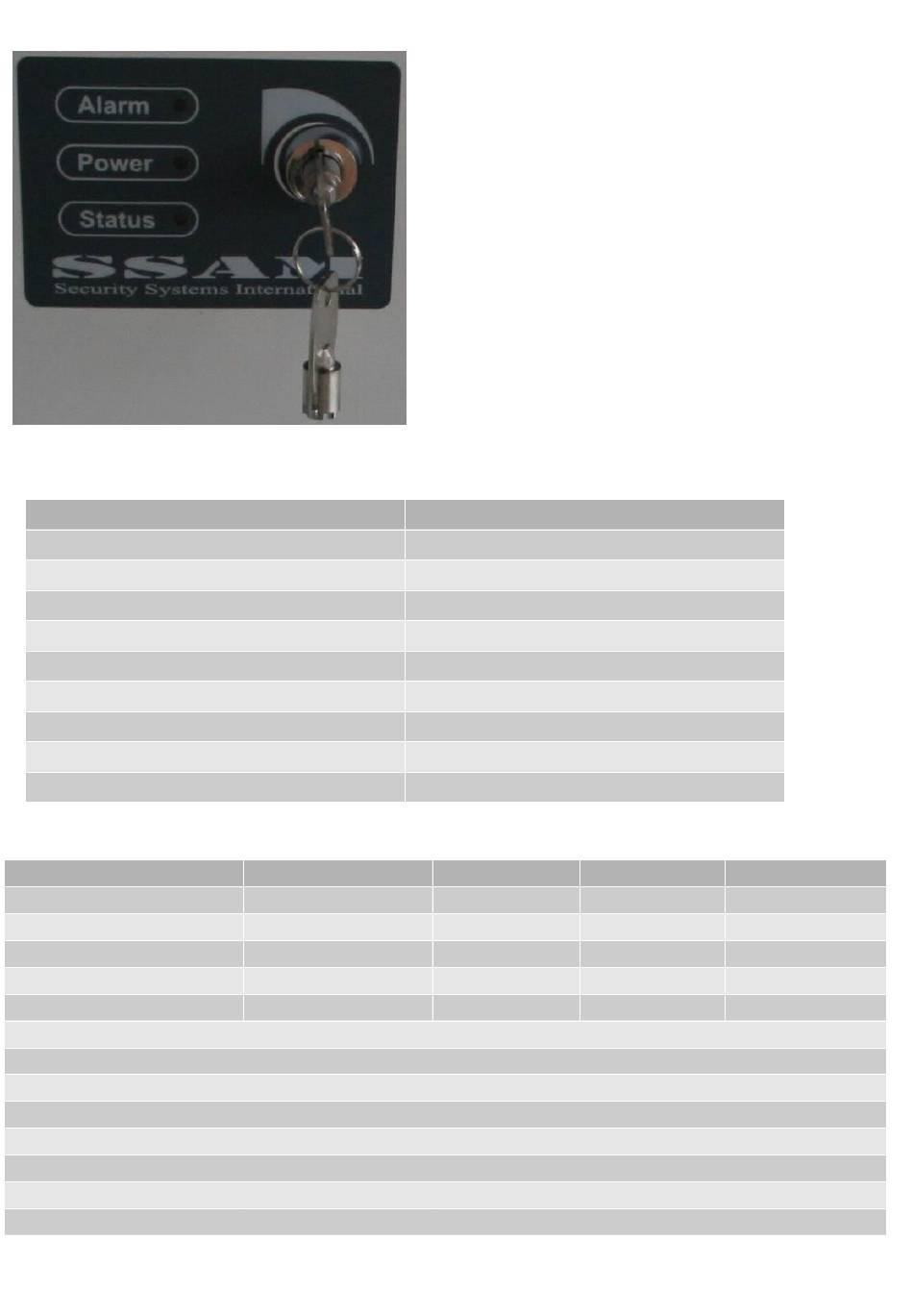

Status LEDs und Schlüsselschalters:
1. Schlüsselschalter einbauen -
2. Verkabelung 8 poliges Kabel
LED Modul
7 → Schlüsselschalter P01
C → Schlüsselschalter P01 = COM
AUX +
AUX- = COM
PG2
AC
AC
NO
COM = AUX-
Vorkonfiguriert AZSEMH*SP4K
Bezeichnung
Definition
Partition
Bypass enabled
Alarm Type
* Option 1 bedeutet das es sich um einen gepulsten Schlüsselschalter handelt
Austrittsverzögerung 1: 0 Sekunden
Eintrittsverzögerung1: 0 Sekunden
Sirenendauer: 3min
keine EOL Widerstände
Installercode = def
Panel ID = def, PC Password PC = def
Muss für die Verbindung mit Babyware verwendet werden !
Alarm LED:
Rote LED leuchtet bei Alarm.
Power LED:
Grüne LED leuchtet wenn die Netzspannung
angeschlossen ist.
Status LED:
Gelbe LED leuchtet bei Status Scharf
Gelbe LED leuchtet nicht bei Status Unscharf.
Gelbe LED blinkt bei Austrittsverzögerung
Schlüsselschalter:
Zum Scharf / Unscharf Schalten des Alarm Systems.
Schlüsselschalter verkabeln auf Key 7 und Key C
Platine Spectra 4000
4 Zone
C (4)
AUX +
AUX-
PG1
AC
AC
Bell+
COM
Zone 1
Verzögert 1
Delay 1
1
X
DAUER
Ssam-electronics
www.sssam.com
Copyright (c) by SSAM International
Zone 2
Zone 3
Sofort 1
Sofort 2
Instant
Instant
1
1
X
X
DAUER
DAUER
Zone 4
Schl. Schalter
Keyswitch
1
