ENC 150
Montageanleitung
ACU-RITE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ACU-RITE ENC 150

  • Seite 1 ™ ENC 150 Montageanleitung ACU-RITE...
  • Seite 2: Inhaltsverzeichnis

    Mechanische Spezifikation ............15 Abmessungen der Montageschiene ........6 Ausgangssignale und Steckerbelegung ....... 16 Elektrische Spezifikation ............17 Vorbereitung der Montage ............7 Montagebeispiele ............... 8 ACU-RITE Garantie ..............18 Montage ohne Montageschiene ..........9 Halterungen ... Abtastkopf Pinolenmontage Versatzmontage Motor Montage •...
  • Seite 3: Einleitung

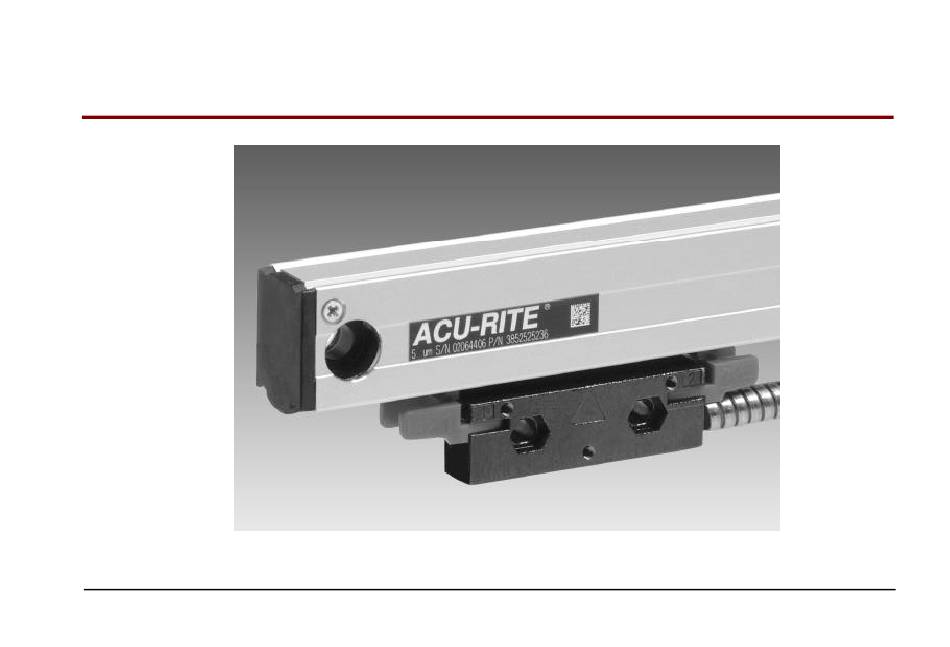

    Einleitung ENC 150 Der ENC 150 Präzisionsmaßstab bietet Ihnen die Genauigkeit und Für spätere Bestellungen oder Garantieleistungen vermerken Sie Zuverlässigkeit eines ACU-RITE Meßsystems mit TTL Ausgang bitte die Bestellnummer des Maßstabes und die Seriennummer (Analog verfügbar) mit folgenden Eigenschaften und Optionen: des Abtastkopfes.
  • Seite 4: Montagevorbereitung

    ENC150 Montagevorbereitung Bitte befolgen Sie diese Hinweise: • Machen Sie sich mit der Anleitung und dem Maßstab vertraut. • Montieren Sie den Maßstab mit den Dichtlippen nach unten und weg vom Bearbeitungsbereich. 30 mm • Halterungen sollten kurz und stabil ausgeführt sein. 30 mm •...
  • Seite 5: Montage Hinweise

    Montagevorbereitung ENC150 47,2 ± 0,25 / / 0,2 A • Zur Erzielung höchster Genauigkeit, montieren Sie den Maßstab möglichst nahe an der Maschinenführung. • Folgen Sie in der Vorgehensweise dieser Anleitung. • Bei einem Versatz der Montagefläche größer als 4,5mm / / 0,2 / / 0,2 = Verfahrweg...
  • Seite 6: Abmessungen Des Meßsystems

    Abmessungen ENC150 A (mm) 2701,9 20.6 2955,9 A = (LL x 25,4 + 161.9) * 3209,9 * Länge LL 91 - 93 siehe A - 23,8 mm Tabelle 11.9 17.8 19.0 Montage- bohrung Endkappe 14.3 Maßstab 28.5 24.0 47.7 23.8 Vinyl 3.11 14.5...
  • Seite 7: Abmessungen Der Montageschiene

    Abmessungen Montageschienen ENC 150 Montage- Längen- Montage- Längen- schiene bezeichnung schiene bezeichnung (mm) (mm) (mm) (mm) Stück Stück Bestell- Nr. Bestell- Nr. 385102-000 211,12 42,1 127,0 385135-000 35 (“E” 40.437) 1049,3 11,1 256,8 385104-000 261,92 67,5 127,0 385136-000 1074,7 29,4...
  • Seite 8: Vorbereitung Der Montage

    ENC150 Vorbereitung der Montage Montage in Endbohrungen mit Mitten- Die Montageoption richtet sich nach der Montagefläche an der Befestigung (Siehe S. 9 - 10) Maschine. Verwenden Sie Abstandshalter, Winkel oder die Nivellierschrauben. Mitten- • Die Meßlänge und die mechanischen Bedingungen bestimmen befestigung M4 x 25 im wesentlichen Ihre Möglichkeiten.
  • Seite 9: Montagebeispiele

    Montage-Beispiele ENC 150 Eine Vielzahl von verschiedenen Montagesituationen können Montage mit Versatz am Abtastkopf auftreten. • Die mechanischen Anforderungen bestimmen, ob zusätzliche Halterungen oder Winkel benötigt werden. M6 x 25 mm mit Beilagscheibe • Drei typische Montagen können auftreten, die hier gezeigt sind : M4 x 25 mm bündig,...
  • Seite 10: Montage Ohne Montageschiene

    • Folgen Sie der Anleitung für Bestimmung von Bohrtiefen und Schraubenbezeichnungen. Mittellinie • Sprechen Sie Ihren ACU-RITE Händler an, falls Sie Hilfe benötigen. • Bewegen Sie die Achse zur Mitte des Verfahrweges. • Markieren Sie die Stelle, um schnell zu dieser Stelle zurück zu kehren.
  • Seite 11: Montage Mit Montageschiene

    Montage ohne Montageschiene ENC 150 -A- = Achsen Bohren/ Gewinde Bohren / verfahrweg Gewinde für M6. M4 x 20mm Nicht fest anziehen bis der Abtastkopf nivelliert ist! • Bringen Sie die Achse zur Mitte des Verfahrweges, markieren Ausrichten innerhalb sie die Bohrungen des Abtastkopfes.
  • Seite 12 Montage mit Montageschiene Die folgenden Schritte gelten für die Montage mit Montageschiene. = Achsenverfahrweg • ACU-RITE Anleitungen die zusätzlich beigepackt sind, ersetzen ggf. den folgenden Abschnitt. • Folgen Sie der Anleitung für Bestimmung von Bohrtiefen und Schraubenbezeichnungen. Montage in der Mitte des Verfahrweges Richten Sie den Maßstab...
  • Seite 13 Montage mit Montageschiene ENC 150 Schrauben Sie die M4 Abtastkopfschrauben lose an. Legen Sie ein Fühlerblatt 0,025-0,075 zwischen die Abtastkopfhalter Nivellierschrauben und die Montagefläche. Drehen Sie die Nivellierschrauben an, bis sich das Fühlerblatt leicht klemmt.Ziehen Abtastkopfschrauben an. • Montieren Sie den Abtastkopfhalter.
  • Seite 14: Prüfen Der Installation

    ENC150 Prüfen der Installation Diese Schritte sollen Ihnen bestätigen, daß die Montage ordnungsgemäß ausgeführt ist. Der Zähltest überprüft die Ausgangssignale. Der Wiederholbarkeitstest prüft die gesamte Installation. Zähltest: • Stellen Sie die Auflösung der Maßstäbe und den Meßschritt an der Anzeige ein. •...
  • Seite 15: Fehlersuche

    Sie bitte mit “Prüfen des Maßstabes fort”. Versuchen Sie auf keinen Fall selbst den Maßstab zu reparieren. Der ENC 150 kann nur durch Austausch von Baugruppen im Feld repariert werden. Jeder Eingriff am Maßstab kann zu Schäden am Maßstab und Verlust der Garantie führen.
  • Seite 16: Mechanische Spezifikation

    Mechanische Spezifikation Mechanische Spezifikation Analog Auflösung ( µ m) Teilungsperiode ( µ m) Maßverkörperung ACU-RITE Gitterteilung, Chrom auf Glas Genauigkeit (bei 20 ° C) µ m, ± , auf 1000mm 3 oder 5 Verfahrgeschwindigkeit(m/min) ≤ 3,5 Kraft zum Bewegen des ATK (N) Betriebsbedingungen 0 °...
  • Seite 17: Ausgangssignale Und Steckerbelegung

    Ausgangssignale und Steckerbelegung ENC 150 TTL Differential Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 Pin 9 frei Grün Gelb Blau Weiß Braun Lila Grau frei Kanal A+ Kanal A- Kanal B+...
  • Seite 18: Elektrische Spezifikation

    ENC150 Elektrische Spezifikation Parameter Analog =(High level output current) = 20mA Ausgangssignale =(High level output voltage) >2.5Vdc 9 0 ° 360° 0 ° 0 ° 360° :7-16 µA A, B Kanal B IµA Kanal R+ Kanal A+ Kanal A Kanal R- 1 Kanal A- 90°...
  • Seite 19: Acu-Rite Garantie

    über Jahre hinaus Ihren Dienst versehen. Wir gewähren für dieses Produkt auf Material- oder Funktionsfehler unsererseits eine Garantie von drei Jahren ab Kaufdatum. ACU-RITE wird in dieser Zeit nach eigenem Dafürhalten und auf eigene Kosten reparieren...
  • Seite 20 ACU-RITE ® IST EIN ISO 9001 ZERTIFIZIERTER HERSTELLER ACU-RITE ® STAND 06/2003...
