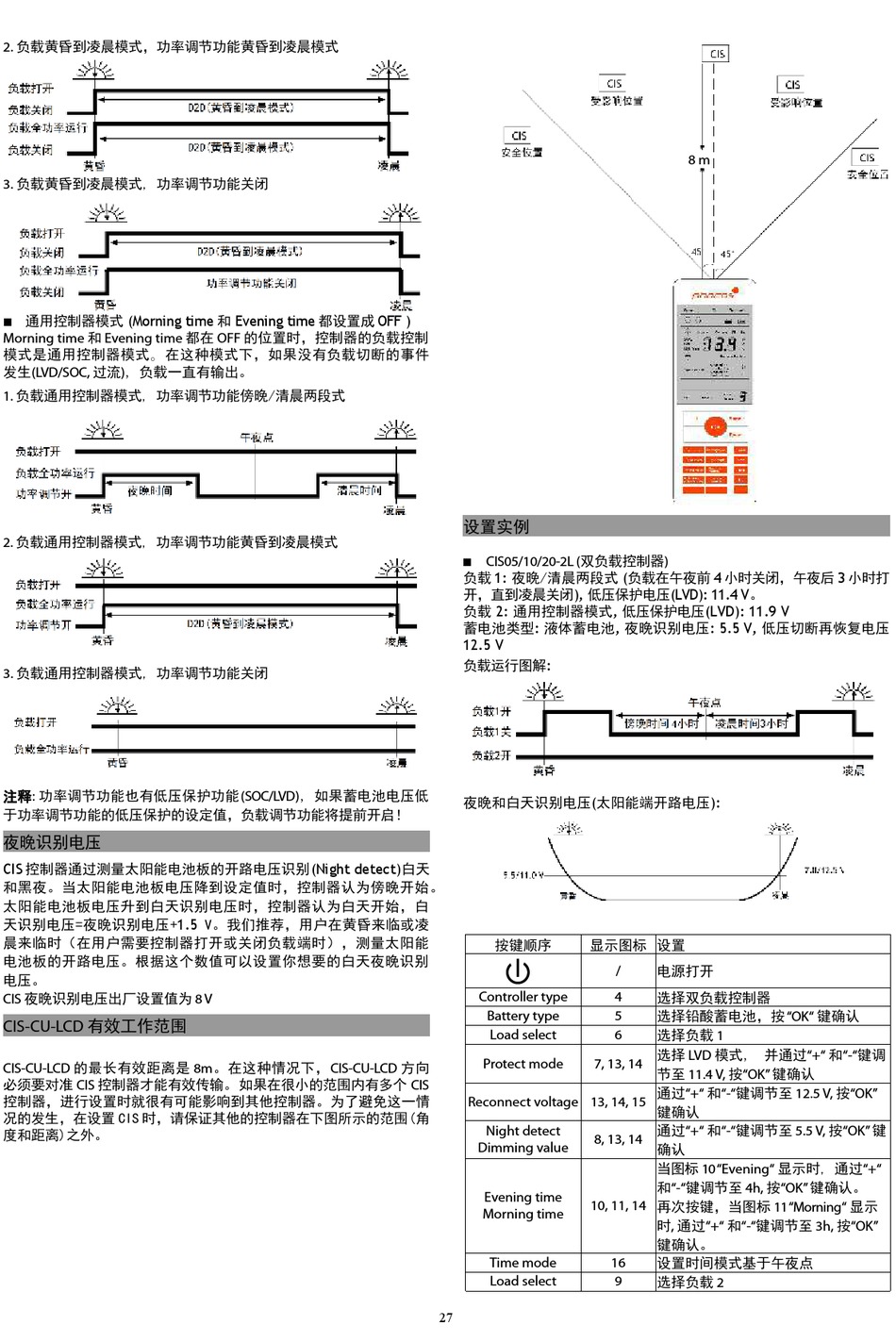

2 . 负载黄昏到凌晨模式，功率调节功能黄昏到凌晨模式
3 . 负载黄昏到凌晨模式, 功率调节功能关闭
通用控制器模式 (Morning time 和 Evening time 都设置成 OFF )
Mo r n i n g t i me 和 E v e n i n g t i me 都在 O F F 的位置时，控制器的负载控制
模式是通用控制器模式。在这种模式下，如果没有负载切断的事件
发生( L V D / S O C , 过流) ，负载一直有输出。
1 . 负载通用控制器模式, 功率调节功能傍晚/清晨两段式
2 . 负载通用控制器模式, 功率调节功能黄昏到凌晨模式
3 . 负载通用控制器模式, 功率调节功能关闭
注释: 功率调节功能也有低压保护功能 ( S O C / L V D ) ，如果蓄电池电压低
于功率调节功能的低压保护的设定值，负载调节功能将提前开启！
夜晚识别电压
CIS 控制器通过测量太阳能电池板的开路电压识别(Night detect)白天
和黑夜。当太阳能电池板电压降到设定值时，控制器认为傍晚开始。
太阳能电池板电压升到白天识别电压时，控制器认为白天开始，白
天识别电压=夜晚识别电压+1.5 V。我们推荐，用户在黄昏来临或凌
晨来临时（在用户需要控制器打开或关闭负载端时），测量太阳能
电池板的开路电压。根据这个数值可以设置你想要的白天夜晚识别
电压。
C I S 夜晚识别电压出厂设置值为 8 V
C I S - C U - L C D 有效工作范围
C I S - C U - L C D的最长有效距离是 8 m。在这种情况下，C I S - C U - L C D方向
必须要对准 C I S 控制器才能有效传输。如果在很小的范围内有多个 C I S
控制器，进行设置时就很有可能影响到其他控制器。为了避免这一情
况的发生，在设置 CIS 时，请保证其他的控制器在下图所示的范围(角
度和距离)之外。
设置实例
C I S 0 5 / 1 0 / 2 0 - 2 L ( 双负载控制器)
负载 1: 夜晚/清晨两段式 (负载在午夜前 4 小时关闭，午夜后 3 小时打
开，直到凌晨关闭), 低压保护电压(LVD): 11.4 V。
负载 2: 通用控制器模式, 低压保护电压(LVD): 11.9 V
蓄电池类型: 液体蓄电池, 夜晚识别电压: 5.5 V, 低压切断再恢复电压
12.5 V
负载运行图解:
夜晚和白天识别电压(太阳能端开路电压):
按键顺序
显示图标 设置
C o n t r o l l e r t y p e
B a t t e r y t y p e
L o a d s e l e c t
P r o t e c t mo d e
7 , 1 3 , 1 4
R e c o n n e c t v o l t a g e 1 3 , 1 4 , 1 5
N i g h t d e t e c t
8 , 1 3 , 1 4
D i mmi n g v a l u e
E v e n i n g t i me
1 0 , 1 1 , 1 4
Mo r n i n g t i me
T i me mo d e
L o a d s e l e c t
27
8 m
/
电源打开
4
选择双负载控制器
5
选择铅酸蓄电池，按 " O K " 键确认
6
选择负载 1
选择 L V D 模式， 并通过" + " 和" - " 键调
节至 1 1 . 4 V , 按" O K " 键确认
通过" + " 和" - " 键调节至 1 2 . 5 V , 按" O K "
键确认
通过" + " 和" - " 键调节至 5 . 5 V , 按" O K " 键
确认
当图标 1 0 " E v e n i n g " 显示时, 通过" + "
和" - " 键调节至 4 h , 按" O K " 键确认。
再次按键，当图标 1 1 " M o r n i n g " 显示
时, 通过" + " 和" - " 键调节至 3 h , 按" O K "
键确认。
1 6
设置时间模式基于午夜点
9
选择负载 2
