MONTAGE- UND VERLEGEANLEITUNG

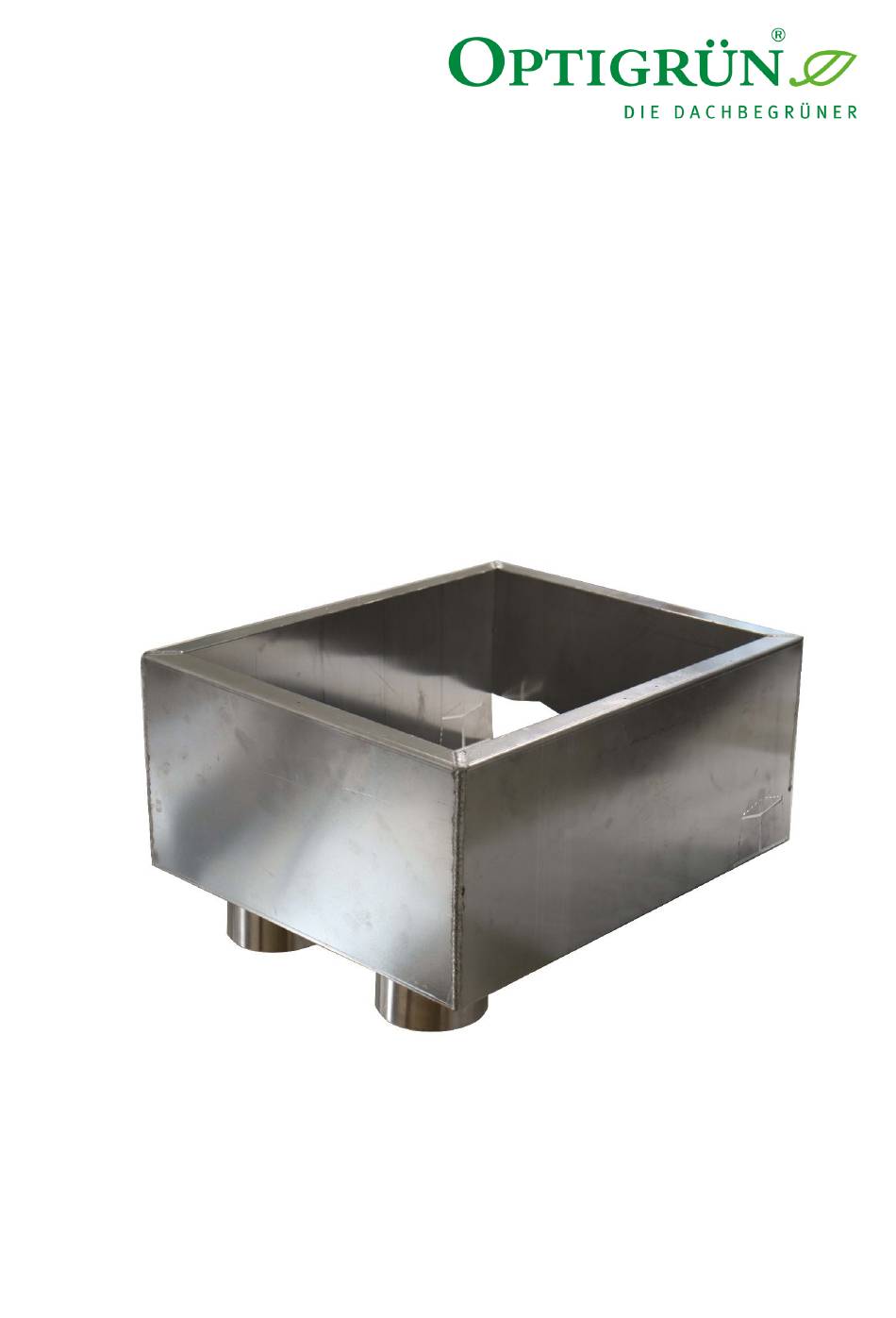

OPTIGRÜN-ROHRÜBERGABE-RANDKONTROLLSCHACHT RSA 54R
Optigrün international AG
Am Birkenstock 15-19
725050 Krauchenwies
Deutschland
Telefon
+49 7576 772-0
Telefax
+49 7576 772-299
E-Mail
info@optigruen.de
www.optigruen.de
Optigrün Niederlassung Österreich
Landstraßer Hauptstraße
71/2
A-1030 Wien
Österreich
Telefon
+43 171728-417
Telefax
+43 171728-110
E-Mail
info@optigruen.at
www.optigruen.at
Werbung
Inhaltszusammenfassung für Optigrün RSA 54R
- Seite 1 MONTAGE- UND VERLEGEANLEITUNG OPTIGRÜN-ROHRÜBERGABE-RANDKONTROLLSCHACHT RSA 54R Optigrün international AG Optigrün Niederlassung Österreich Am Birkenstock 15-19 Telefon Landstraßer Hauptstraße Telefon +49 7576 772-0 +43 171728-417 725050 Krauchenwies Telefax 71/2 Telefax +49 7576 772-299 +43 171728-110 Deutschland E-Mail A-1030 Wien E-Mail info@optigruen.de info@optigruen.at...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Vor Aufbau und Verwendung des Optigrün-Rohrübergabe-Randkontrollschachtes RSA 54R ist es notwendig, dass Sie die Montage- und Verlegeanleitung gelesen und verstanden haben. Nur so ist eine sachgemäße Verwendung möglich. Auch werden Schäden an dem verwendeten Produkt sowie Verletzungen vermieden. - Seite 3 Arbeitsschritt : Einsetzten des Schachtes Variante 1: Variante 2: Ohne Aufkantung an der Dachkante Mit Aufkantung an der Dachkante Den Schacht an der Tiefgaragenkante aufsetzten. Bauseits ist eine ca. 450 mm breite Aussparung in der Aufkantung erforderlich. Den Schacht in die Aussparung einsetzen. Fachgerecht eindichten, beispielsweise mit Flüssigkunststoff.
- Seite 4 Arbeitsschritt : Triangel-Wasserleitprofil WLP Plus bzw. Triangel-Sammelkanäle TSK anschließen (optional) Der Schacht hat Anschlussmöglichkeiten für insgesamt 5 Optigrün-Triangel-Sammelkanäle TSK oder Optigrün-Triangel- Wasserleitprofile WLP Plus. Variante 1: Variante 2: Anschluss an der offenen Rückseite Anschluss an den Kombianschluss an der Seite Abbildung 3: WLP und TSK anschließen Abbildung 5: Kombianschluss aufbiegen Bei Bedarf WLP bzw.
- Seite 5 Arbeitsschritt : Laubfangkorb oder Ablaufdrosseln einsetzen Achtung! Die Ablaufdrosseln können nachträglich eingesetzt und bei Bedarf wieder entfernt werden. Nur korrekt einsteckte Ablaufdrosseln garantieren die Funktionsfähigkeit eines Retentionsdaches. Variante 1: Variante 2: Ohne Ablaufdrossel Mit Ablaufdrosseln Abbildung 8: Ablaufdrosseln einsetzen Abbildung 7: Laubfangkörbe einsetzen Die objektspezifisch dimensionieren Ablaufdrosseln in den Die mitgelieferten Laubfangkörbe in beide Rohranschlüsse Schacht einsetzen (Abb.
