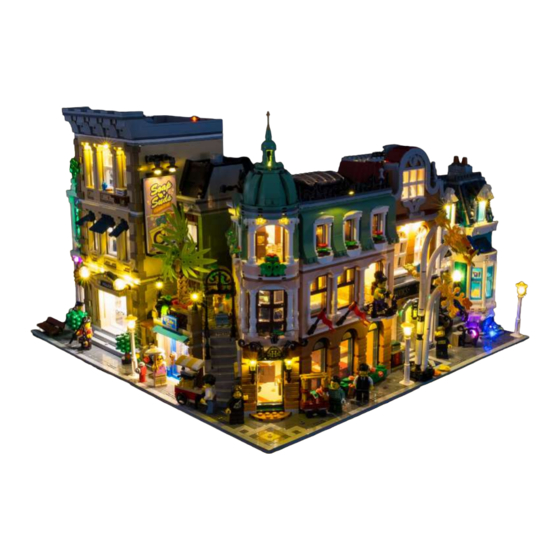

LEGO® BOUTIQUE HOTEL #10297
LED-BLEUCHTUNGS-SET
EINBAUANLEITUNG

Werbung

loading

Inhaltszusammenfassung für LIGHT MY BRICKS LEGO BOUTIQUE HOTEL 10297

  • Seite 1 LEGO® BOUTIQUE HOTEL #10297 LED-BLEUCHTUNGS-SET EINBAUANLEITUNG...
  • Seite 2 Illuminate your Bricks LEGO® BOUTIQUE HOTEL #10297 EINBAUANLEITUNG Vielen DANK, dass du dich für ein Produkt aus unserem Sortiment entschieden hast! Die Anleitung soll dir Schritt für Schritt dabei helfen, das LED-Beleuchtungs-Set zu verbauen. Sollten Probleme auftreten, lese dir bitte den Abschnitt zur Fehlerbehebung am Ende dieser Einbauanleitung.
  • Seite 3: Lieferumfang

    Lieferumfang: LEGO-Elemente: 9x Klebestreifen mit je zwei warmweißen LED • 8 x Plate 1x6 (any colour) 6x weiße LED mit 30 cm Verbindungskabel • 5 x Round Plate 1x1 Open Stud – Black 11x weiße LED mit 15 cm Verbindungskabel* •...
  • Seite 4 Inhaltsverzeichnis EINBAUANLEITUNG FERTIGES PRODUKT KONTAKT...
  • Seite 5 Um eine reibungslose Installation deines LED-Beleuchtungs-Sets zu gewährleisten, lese dir bitte jeden Schritt sorgfältig durch und folge ihm. Wenn du zum ersten Mal ein Light My Bricks™-Produkt installierst, lese dir die folgende Anleitung zur “Handhabung und Montage” von Light My Bricks™- Komponenten sorgfältig durch.
  • Seite 6 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 7 White Lamp Post Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 8 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 9 6-Port Expansion Board Ziehe das schwarze Element etwas nach untern, so das im oberen Bereich eine Lücke entsteht. White 15cm Bit Light Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 10 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 11 2 x 30cm Connecting Cable Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 12 Verlege das eine 30 cm Kabel (von zwei) wie abgebildet. 2-Port Expansion Board Verlege das andere 30 cm Kabel wie abgebildet. USB Power Cable Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 13 Sollten die LED nicht leuchten, überprüfe den Steckplatz auf sich berührende Kontakte, die durch das falsche Einstecken der Stecker aneinander geommen sein können. Folge den Hinweisen Zur Fehlerbehebung. Den Link hierzu findest du am Ende dieser Anleitung.n Stecke den USB- Wireless Power Connector Stecker in eine Power (Tile Side)
  • Seite 14 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 15 Wireless Power Connector White Strip Light (Tile Side) Achte darauf, dass das Kabel des Wireless Power Connector (Etagentrenner) nach innen zeigt. Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 16 Achte darauf, dass Wireless Power Connector das Kabel des Wireless (Plate Side) Power Connector (Etagentrenner) nach innen zeigt. Plate 1x6 White Strip Light Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 17 15cm Connecting Cable Stelle sicher, 6-Port Expansion Board dass das Kabel nicht locker ist. Befestige es mit dem Lego- Element. Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 18 2x Black 1x1 Plate Modified Plate Rounded w/ Handle Black Arm Skeleton, Bent w Clips (Horizontal Grips) White 15cm Bit Light Black Round Plate 1x1 w/ Open Stud Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 19 White 15cm Bit Light Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 20 Sollten die LED nicht leuchten, überprüfe den Steckplatz auf sich berührende Kontakte, die durch das falsche Einstecken der Stecker aneinander geommen sein können. Folge den Hinweisen Zur Fehlerbehebung. Den Link hierzu findest du am Ende dieser Anleitung.n Achte darauf, dass die Wireless Power Connectors beim Aufsetzen der Etage...
  • Seite 21 5cm Connecting Cable Achte darauf, dass 30cm Connecting Cable Wireless Power Connector das Kabel des Wireless (Plate Side) Power Connector (Etagentrenner) nach innen zeigt. 2x Warm White Strip Light 2x Plate 1x6 (Any Colour) Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 22 6-Port Expansion Board Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 23 Black Arm Skeleton, Bent w Black 1x1 Plate Modified Plate Clips (Horizontal Grips) Rounded w/ Handle x2 White 30cm Bit Light Black Round Plate 1x1 w/ Open Stud Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 24 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 25 White 30cm Bit Light Trans Clear Round Plate 1x1 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 26 White 30cm Bit Light Black Round Plate 1x1 w/ Open Stud Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 27 Legende ENTFERNEN BEFESTIGEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 28 Trans Clear Round Plate 1x1 White Round Plate 1x1 w/ Open Stud White 15cm Bit Light Wireless Power Connector (Tile Side) Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 29 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 30 Achte darauf, dass die Wireless Power Connectors beim Aufsetzen der Etage übereinander liegen. Nutze das L- Element, dass wir unter dieser Etage entfernt haben. Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 31 Plate 1x6 White Strip Light 15cm Connecting Cable Achte darauf, dass 15cm Connecting Cable Wireless Power Connector das Kabel des Wireless (Plate Side) Power Connector (Etagentrenner) nach innen zeigt. Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 32 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 33 8-Port Expansion Board 2 x Trans Clear Plate 1x1 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 34 White 30cm Bit Light Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 35 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 36 Flashing White 30cm Bit Light Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 37 White 30cm Bit Light Trans Clear Round Plate 1x1 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 38 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 39 Black Round Plate 1x1 w/ Open Stud White 15cm Bit Light Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 40 Sollten die LED nicht leuchten, überprüfe den Steckplatz auf sich berührende Kontakte, die durch das falsche Einstecken der Stecker aneinander geommen sein können. Folge den Hinweisen Zur Fehlerbehebung. Den Link hierzu findest du am Ende dieser Anleitung.n Achte darauf, Wireless Power Connector (Tile Side) dass die Wireless Power Connectors...
  • Seite 41 Achte darauf, dass das Kabel des Wireless Power Connector (Etagentrenner) nach innen zeigt. Plate 1x6 White Strip Light 15cm Connecting Cable Wireless Power Connector (Plate Side) Legende ENTFERNEN BEFESTIGEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 42 5cm Connecting Cable Wenn du die Verbinde den letzten Klebestreifen Klebestreifen mit dem befestigst, achte anderen Ende des 5 cm darauf, dass die Verbindungskabels Kabel nicht zu locker oder zu fest sind. 15cm Connecting Cable Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 43 Black Arm Skeleton, Bent w 2x Black 1x1 Plate Modified Clips (Horizontal Grips) Plate Rounded w/ Handle Black Round Plate 1x1 w/ Open Stud White 15cm Bit Light 6-Port Expansion Board Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 44 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 45 White 15cm Bit Light Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 46 Legende BEFESTIGEN ENTFERNEN DREHEN AUSRICHTUNG DREHUNG POWER ON TEST HINWEIS...
  • Seite 47 Sollten die LED nicht leuchten, überprüfe den Steckplatz auf sich berührende Kontakte, die durch das falsche Einstecken der Stecker aneinander geommen sein können. Folge den Anleitung.nde E Hinweisen Zur Fehlerbehebung. Den Link hierzu findest du am Ende dieser Sichere das Kabel der LED von der Turmspitze, den Spotlight aus Schritt 47...
  • Seite 48 FERTIGES PRODUKT Damit ist die Installation des LED-Beleuchtungs- Boutique Hotel #10297 abgeschlossen. FERTIGES PRODUKT...
  • Seite 49 Kontaktiere uns Bei Problemen oder Rückfragen zu unseren Produkten kontaktiere uns bitte über unser Kontaktformular im Web-Shop: www.Illuminate-your-Bricks.de, oder sende uns eine eMail an: Info@Illuminate-you-Bricks.de Tipps zur Fehlerbehebung findest du hier: Fehlerbehebung...
