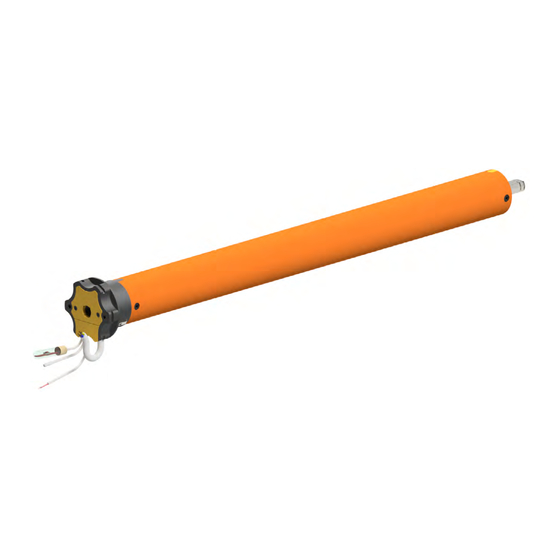

ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE
1. TECHNISCHE SPEZIFIKATION
Stromversorgung:
Übertragungsstärke:
Endschalter
Betriebstemperatur:
Schutzart:
Frequenz:
Übertragungsreichweite
Hinderniserkennung
Funktioniert mit allen Sendern der AC-Serie die sich im Angebot Aluprof S.A. befinden
Die Möglichkeit zur Programmierung von bis zu 20 Sendern, Die nächsten Sender überschreiben den zuletzt programmierten.
Der Hersteller behält die Toleranz von Katalogdaten vor aufgrund von Verwendung in verschiedenen Bedingungen.
2. BEISPIELHAFTER ANSCHLUSS DES MOTORS
- Die Montage des Antriebs sollte durch befügtes Personal durchgeführt
werden (die entsprechende Befugnisse besizten).
- Die Anwendung des Motors ist für trockene Räume bestimmt und sollte
nicht den direkten Witterungsverhältnissen ausgesetzt werden.
- Der Motor sollte über eine separate Leitung versorgt und durch einen
Leitungsschutzschalter B10 abgesichert werden
Technische Änderungen vorbehalten.
Stand 2022.01.27
ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE
230 VAC / 50 Hz
135 W, 170 W, 200 W
Ektronische
~ -10°C - ~ +60°C
IP44
433.92 MHz
80 meter (in Freien), 20 meter (in Gebäuden)
230V / 50Hz
ACHTUNG
Damit das System der Hinderniserkennung richtig funktioniert:
- Verwendung von Sicherungsfedern WB, WL&P, W OCTOEASY,
- Verwendung von Arretierungen und Anschlagstopfen im Endstab,
- Das maximale Drehmoment des Motors (Nm) auf das Gewicht des Panzers
anpassen.,
- die oberen und untere Endpositionen einstallen
1

Werbung

loading

Verwandte Anleitungen für Aluprof ER-P Serie

Inhaltszusammenfassung für Aluprof ER-P Serie

  • Seite 1 80 meter (in Freien), 20 meter (in Gebäuden) Hinderniserkennung Funktioniert mit allen Sendern der AC-Serie die sich im Angebot Aluprof S.A. befinden Die Möglichkeit zur Programmierung von bis zu 20 Sendern, Die nächsten Sender überschreiben den zuletzt programmierten. Der Hersteller behält die Toleranz von Katalogdaten vor aufgrund von Verwendung in verschiedenen Bedingungen.

  • Seite 2: Beschreibung Der Sender

    ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE 3. BESCHREIBUNG DER SENDER AC134-06 AC133-05 STOP AC134-02 AC133-02 AC134-01 AC133-01 AC116-04 AC129-04 AC129-01 AC136-01 AC136-06 AC136-16 STOP AC116-03 STOP AC127-01 AC127-06 AC127-16 AC140-16 AC140-06 AC140-01 STOP - Das betätigen der Taste beweirkt, dass sich der Rollladenpanzer nach oben bewegt. STOP - Die aktivierung der Taste wird den stillstand des Panzers verursachen - Das betätigen der Taste beweirkt, dass sich der Rollladenpanzer nach unten bewegt.

  • Seite 3: Speicherung Des Senders

    ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE Denken Sie daran, die Empfindlichkeit des Überlastmechanismus an die Größe des Rollladens anzupassen. 4. UMSCHALTUNG IN DEN PROGRAMMIERMODUS Die Programmiertaste Der Antrieb wird eine kurtze Der Programmiermodus wurde Stromversorgung anschalten die sich auf dem Kopf des Motors befindet 2 sekunden AB-AUF Bewegung machen.
  • Seite 4 ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE 6. MANUELE EINSTELLUNG DER ENDPOSITIONEN OBERE Wenn der Rollladen seine Der Antrieb wird eine kurtze AB- Die AUF-Taste 2 Sekunden lang Auf dem Sender die P2- Endposition erreicht, die „STOP“- gedrückt halten AUF Bewegung machen. Taste drücken und die Position Taste drücken.
  • Seite 5 ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE 7. AUTOMATISCHE EINSTELLUNG DER ENDPOSITIONEN Nachdem der Der Antrieb wird eine kurtze Die Tasten „STOP” und „AUF” Auf dem Sender die Überlastmechanismus aktiviert drücken. Der Rollladen öffnet sich. AB-AUF Bewegung machen. wurde, ändert der Antrieb seine P2-Taste drücken.
  • Seite 6 ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE 8. LÖSCHEN DER ENDPOSITIONEN Der MOTOR darf sich nicht auf den Endpositionen befinden wenn się gelöscht werden Die P2-Taste 7 sekunden lang Nach einer Sekunde wird Nach 7 Sekunden wird der Antrieb Die Endpositionen gedrücken halten.
  • Seite 7 ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE 12. REDUZIERUNG DER EMPFINDLICHKEIT DES ÜBERLASTUNGSMECHANISMUS Empfindlichkeitsbereich 1 (niedrigste) - 5 (höchste). Standardmäßig auf 3. Reduzierung bewirk die Änderung um 1 Stufe. Gleichzeitig die AUF- und AB-Taste 5 Gleichzeitig die STOP- und AB-Taste Der Antrieb wird eine kurtze Der Antrieb wird eine kurtze Sekunden lang gedrückt halten...
  • Seite 8 ANLEITUNG ZUM PROGRAMIEREN VON AM45-ANTRIEBEN DER ER-P-SERIE 14. IN DIE WERKSEINSTELLUNGEN ZURÜCKGESETZEN In den Programmiermodus Die P2-Taste 7 sekunden lang Der Antrieb wird eine kurtze Werkseinstellungen wurden umschalten gemäß dem Punkt 4. gedrücken halten. AB-AUF Bewegung machen. wiederhergestellt. Beim Wiederherstellen der Werkseinstellungen werden die Endlagen und Sender gelöscht. Die Empfindlichkeit des Überlastmechanismus kehrt auf ihren Standardwert zurück.
