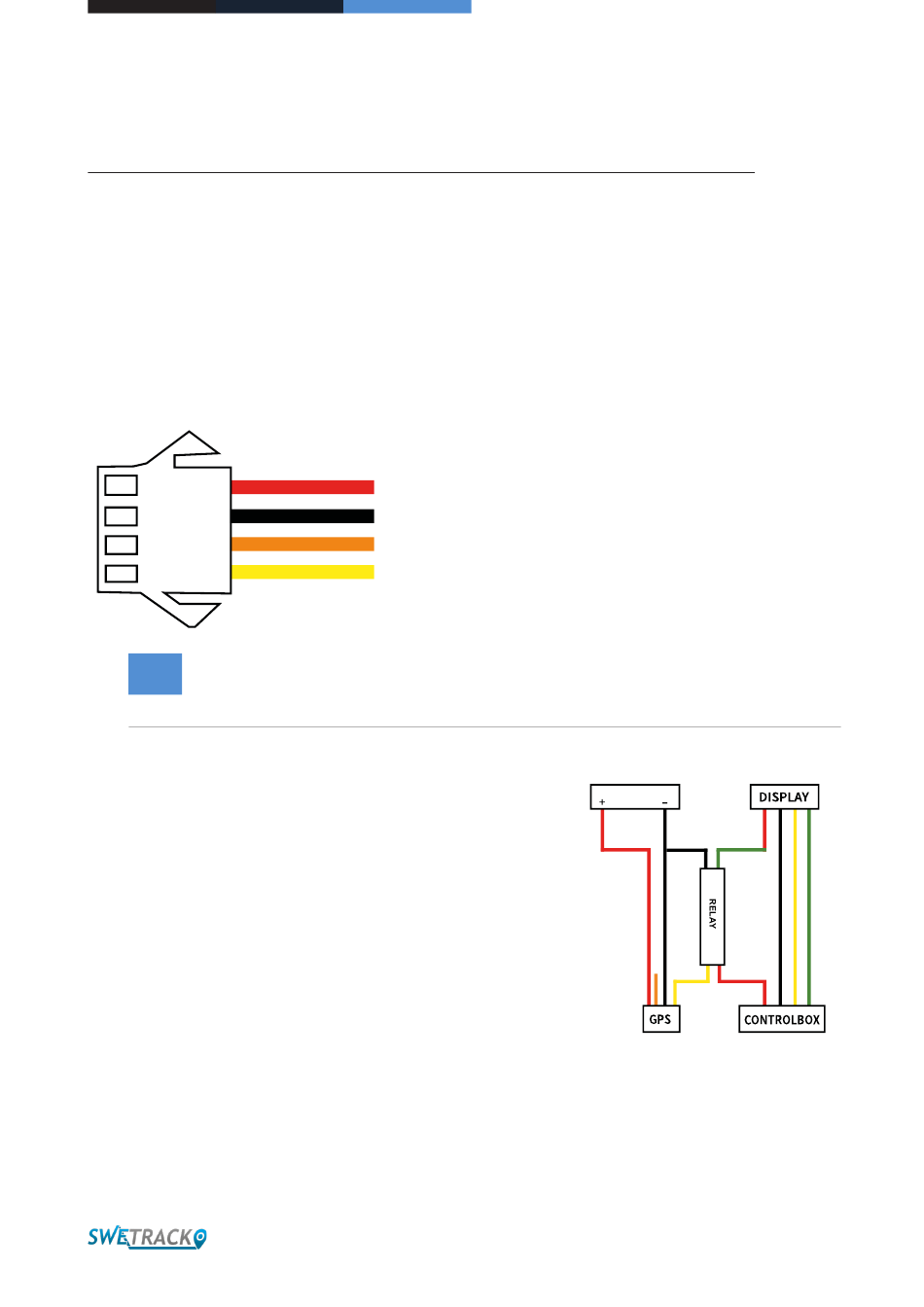

Stromversorgung
In dem Paket finden Sie, zusätzlich zum eigentlichen Produkt, ein Kabel Set sowie ein
Leistungsrelais. Das Relais kann benutzt werden, um die Stromversorgung an eine
externe Komponente des Fahrzeugs zu regulieren, wie zum Beispiel die Kraftstoffpumpe.
Die Benutzung des Relais ist optional und mehr Information zur Anschließung finden Sie
auf der nächsten Seite. Damit das Produkt funktioniert müssen Sie das Rote Kabel an der
positiven Endstelle und das schwarze Kabel an der negativen Endstelle anschließen. Das
orangene Kabel kann an die Zündung angeschlossen werden damit Sie Signale erhalten,
wenn die Zündung des Fahrzeugs an- oder ausgeschaltet wird (optional). Das Produkt
benötigt eine Spannung zwischen 9-90 Volt.
Kontroll Relais
1
Das Relais kann benutzt werden, um die Stromversorgung
an eine externe Komponente des Fahrzeugs zu regulieren,
wie zum Beispiel die Kraftstoffpumpe. Die Benutzung
des Relais ist freiwillig. Wenn Sie sich dazu entscheiden
das Relais zu nutzen, raten wir ihnen strengstens dazu
die Anschließung von einem Fachmann durchführen zu
lassen. Um die SweTrack Relais Einheit anzuschließen,
schließen Sie das gelbe Kabel, vom Kabel Set, an das
gelbe Kabel der SweTrack Relais Einheit an. Anschließend,
finden Sie das Control Kabel am Relais, welches zu der
externen Ausrüstung gehört, welche Sie kontrollieren
möchten. Schneiden sie das Control Kabel an zwei Stellen
ab und überbrücken Sie das grüne und rote Kabel von der
SweTrack Einheit an dem Control Kabel, sowie auf der
unteren Abbildung dargestellt. Das schwarze Kabel von
der SweTrack Relais Einheit sollte an einem negativen
Endpunkt an der äußeren Ausrüstung angeschlossen
werden.
Positiv
Negativ
Zündung
Zum Relais
